海流計

用途：

HY.SLC9-2 型直讀式海流計是一種輕便、可靠、廉價、攻耗低的測流儀器。它主要有水下主機、水上數據終端等部分組成，用三芯輕便電纜傳輸訊號，并可負擔水下探測器的重量。本儀器可在任何類型的船只或平臺上使用。

該儀器可供測量海洋、港灣、江河、湖泊、水庫、河口中不同深度下水流的速度和方向，尤其適宜于超淺海水域中使用。同時它還可以用浮子把探測器漂離船體測量表層流的速度和方向。

一．特點：

1.體積小巧、攜帶方便

儀器結構牢固，外形美觀大方；體積小巧，攜帶方便。

2.動態特性好

儀器設計原理新穎，采用新的造形技術，波浪影響小，動態特性好。

3.雙密封系統

水下探測器各密封部位均采用雙密封系統，具有良好的水密性能。

4.積木化的設計

本儀器不配任何外設即可滿意地按數字直讀方式工作。完成測量后有音響提示，并重復交替顯示流速/流向8次。

5.低功耗的測量系統

該儀器采用低功耗單片機對測量數據進行處理。整機以低功耗運行，一號電池可連續工作300h。

二．主要技術指標和性能：

1.流速：

測量范圍：3-350cm/s

準確度：≤±1.5%

分辨率：1cm/s

2.流向：

測量范圍：0-360℃

準 確 度：≤±4℃

分 辨 率：2℃

3.電纜長度：50-100m，抗拉100kg

4.測量周期：3、15、30min

5.快測模式：30s

6.電源：直流6V（4×1.5V）

7.儀器使用環境溫度：-10—+45℃

8.貯存溫度：-15—+55℃

9.尺寸和重量：

項 目 名 稱	尺 寸 （mm）	重 量 （kg）
水下主機	590×168×174	10
數據終端	230×120×42	1
電纜支架	390×180×10	6

三．儀器結構：

儀器的水上主機，是以一個低耗電單元微計算機為基礎而構成的數據終端。流向采用羅盤電位器式傳感器。機身和尾翼由水流而走向，羅盤由地磁而走向，其電位器輸出即正比于磁流向。此訊號經V-F變換器變為調頻訊號，經電纜送到主機，通過計數和線性處理，即得流向測值。流速由旋槳感受，其轉速正比于流速，比例系數約為2.5轉/米。轉速經磁性耦合使流速傳感器內的舌簧管通斷，變為流速脈沖經電纜送到主機。通過計數和線性處理，即得流速測值。

主機中的蜂鳴器用于提示用戶進行讀數。在測試過程中，液晶顯示器左端符號“：”，周期性出現和消失，表示數據終端正常工作。液晶顯示器顯示不同的參數時具有以下特征，顯示流速時數值后有符號“C”，數值前無前置0。顯示流向時數值后有符號“d”，數值有前置0。

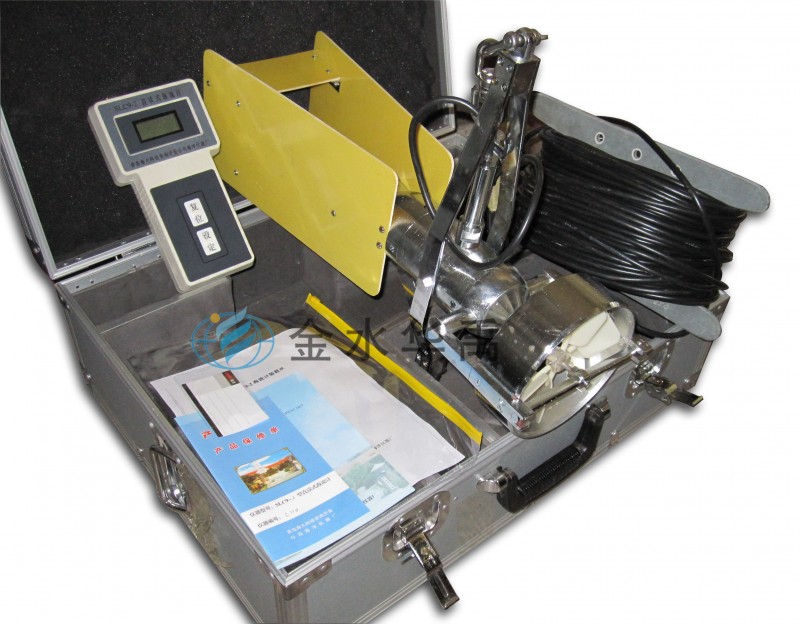

四．開箱：

名 稱	水 下 主 機	數 據 終 端	電 纜 支 架	合 格 證	說 明 書	曲 線 圖
數量	1	1	1	1	1	1

五． 操作程序：

1.快測模式：

電源開關位于數據終端右側，儀器在開電源后，液晶顯示器先顯示030d約2s，作為進入快速方式的提示。這時按一下設定，儀器即進入快速方式。若未及時操作，只要再按一下復位，又可再次得到上述提示。液晶顯示器顯示流向流速值一次。

2.正常模式：

測量周期設定：

電源開啟后液晶先顯示030d；再循環顯示3c、15c.、30c，這是供你選擇的測量周期。當顯示值符合你的要求時，按一下設定，出現詢問性顯示1111，請等2s，儀器即進入正常測量周期。接著，顯示器顯示一次空白，提示此項設定已經完成。

正常工作：

儀器流速為工作基本周期測量的平均值。流向為工作基本周期測量末的瞬時值。測量結束，蜂鳴器提示用戶進行讀數記錄。液晶顯示器交替顯示流向值和流速值，重復8次。“：”符號周期性閃動，表示正在進行流速流向測量。

六．注意事項：

儀器要小心輕放，勿受碰撞。使用過程中要注意保護電纜，勿受磨擦和擠傷。

儀器用畢，要用淡水清洗水下主機。取出數據終端電池

水上主機在使用中要避免受潮或被濺上水滴。

插接和脫開電纜插頭時要細心，以免造成損傷。

液晶顯示屏左上角顯示“→”為欠壓指示需更換電池。

水上主機的編號應與水下探測器的編號一致，配套使用；否則將會使誤差變大。

遇到故障，請打與制造廠聯系或將儀器送回本廠維修。

售后服務：

本產品保修一年（以發票購買日期為準）。

出現下列任何一種情況，不予保修實行收費維修。

（1）用戶使用不當而損壞；

（2）用戶自行拆卸并損壞；

（3）無發票復印件和保修證；

（4）保修證編號和產品編號不符；

（5）已過保修期。
