產品說明
| WP 上潤防盜用流量積算控制儀 香港上潤，上潤熱能表，上潤數顯表，溫控儀:上潤儀表，的功能數顯表:產品簡介:: |
|
|
防盜型智能流量積算控制儀 采用先進的微處理器進行智能控制，適用于各種液體、一般氣體、蒸汽、天然氣等介質的流量檢測與積算控制。本表含有前述智能流量積算控制儀的全部功能，增加了獨特的防盜措施，提高了系統的安全性，即使在斷電的情況下,亦可有效地防止盜用，保證了用戶的準確計量使用,且操作簡便，可靠性高。
采用查表補償方式，可根據溫度和壓力自動實現高精度的準確積算。
采用多層加密法，超級管理員密碼位數達六位(0～999999自由組合)。
采用全中文大屏幕（帶背光）LCD液晶顯示，可清晰的顯示實時測量值及各參數值；并具有節電模式，可根據時間設定自動關閉顯示背光。
輸入/輸出均采用光電隔離,可帶串行通信接口，整機采用卡入式結構，并具有多種標準外形尺寸。 |
| 型 號 |
WP-LCT80系列 |
| |
|
輸入信號
|
模 擬 量 熱電偶：標準熱電偶 — K、E
電 阻：標準熱電阻 — Pt100
電 流：0～10mA、4～20mA等(輸入電阻≤250Ω)
電 壓：0～5V、1～5V、mV等(輸入阻抗≥250KΩ)
脈 沖 量 波 形：矩形波、正弦波、三角波
幅 度：光電隔離大于4V (或根據用戶要求設定)
范 圍：0～5KHz (或根據用戶要求設定)
開 關 量 啟動、停止、清零
幅 度：光電隔離大于4V (或根據用戶要求設定)
輸入信號切換 溫度補償：Pt100、K、E、0～10mA、4mA～20mA、0～5V、1V～5V
（可自由切換）
壓力補償：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切換）
流量輸入：0～10mA、4mA～20mA、0～5V、1V～5V或頻率信號
（可自由切換）。 |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF帶回差
觸點容量：AC 220V/3A；DC 24V/5A（阻性負載）
通訊輸出 標準串行雙向通訊接口 通訊協議：RS-232C、RS-485
波特率 — 300～9600bps (自由設定)
饋電輸出 DC 24V 負載≤30mA |
|
| |
|
特 性
|
數學模型 參見儀表操作手冊
測量精度 測量顯示精度：±0.2%FS±1字或±0.5%FS±1字
頻率轉換精度：±1脈沖(LMS)一般優于0.2%
分 辨 率 ±1字
顯示范圍 -199999～999999
顯示方式 一屏顯示
·儀表上電累積時間（0～999999小時）
·儀表斷電累積時間（0～9999小時:59分鐘）
·六位（0～999999）瞬時流量值
·十一位（0～99999999999）累積流量值(亦可顯示整數八位，小數三位)
第二屏顯示
·六位（-199999～999999）實時溫度值
·六位（-199999～999999）實時壓力值
·六位（0～999999）實時體積瞬時流量值(或頻率/差壓值)
·十一位（0～99999999999）體積累積流量值(亦可顯示整數八位，小數三位)
第三屏顯示
·前次儀表斷電日期記錄 ·前次儀表斷電時間記錄
·前次儀表斷電時間內的累積流量
·失竊次數（超級用戶密碼若連續七次輸錯，則自動在失竊次數上加1，
且該數據不可消除，只能在計至zui大值999999后自動清零）
第四屏顯示
·設定的倒計時時間(0～9999小時)
·實際當前倒計時間(0～9999小時.分鐘)
·累積斷電次數(0～999999次)
·當前日期，當前時間每隔1秒進行切換
控制報警 可選擇上限、下限控制/報警輸出，LED輸出指示。
方式：繼電器（ON/OFF）帶回差(可自由設定)。
定量控制 可選擇流量定量到控制，LED輸出指示。
可選擇流量定量過程控制，LED輸出指示。
小信號切除 當流量信號<小信號切除的設定值時，則視為無流量信號
小信號補償 當流量信號<zui大量程×小信號補償%時，則流量信號為zui大量程×小信 號補償%，此可防止利用傳感器低信號段特性來行竊。
補償方式 溫度、壓力、溫度+壓力自動補償
參數設定 面板輕觸式按鍵數字設定·參數設定值斷電后保存
·參數設定值密碼鎖定
保護方式 斷電后流量累積值保持時間大于五年 參數設定值斷電后保存
工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V （開關電源） ·DC 24V±2V （開關電源）
功 耗 ·≤5W（AC 220V線性電源） ·≤4W（AC 90V～265V開關電源）
·≤4W（DC 24V開關電源） |
|
|
|
|
型 號
|
WP-LCT80系列(橫式)
|
WP-LCT80系列(豎式)
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|

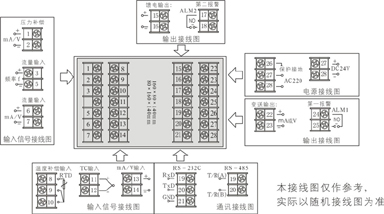

接 線 圖
|
|
|
|
|
|
型 號
|
說 明
|
|
WP-LCT
|
□
|
□□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式) |
|
控制作用
|
□□
|
|
|
|
|
|
|
|
|
|
|
參見“控制作用” |
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
參見“輸出方式” |
|
流量信號類型
|
□
|
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
壓力補償類型
|
□
|
|
|
|
|
|
|
參見“輸入類型”(注) |
|
溫度補償類型
|
□
|
|
|
|
|
|
參見“輸入類型”(注) |
|
一報警方式
|
N
H
L
|
|
|
|
|
無控制/報警（可省略)
上限控制/報警
下限控制/報警 |
|
第二報警方式
|
□
|
|
|
|
同“一報警方式” |
|
饋電輸出
|
N
P
2P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源） |
|
外形特征
|
S
|
橫式數字顯示（可省略）
豎式數字顯示
|
|
| |
★注:LCT802、LCT803、LCT804系列可通過設定儀表二級參數相互切換。
★如用戶選擇特定曲線補償輸入(查表法)時，請在訂貨時提供相關技術參數或密度表格。
★選型示例：WP-LCT801-02-F; WP-LCT802-21-AAG-HPS; WP-LCT803-81-ACK-BL; WP-LCT803-01-FCG-HLP |
| |
■控制作用
|
代 碼
|
01
|
02
|
03
|
04
|
05
|
|
控制作用
|
無補償輸入
|
帶補償輸入(注)
|
過熱蒸汽帶溫、壓
補償,查表法(注)
|
飽和蒸汽帶溫、壓
補償,查表法(注)
|
用戶特定曲線補償
輸入,查表法(注)
|
|
| |
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
|
A
|
4mA ～20mA
|
-19999～99999d
|
O
|
脈沖-集電極開路
|
0～5KHz
|
本表所列為zui大
量程，用戶可在
量程范圍內通過
修改儀表二級參
數確定量程范圍
|
|
B
|
0～10mA
|
-19999～99999d
|
G
|
Pt100
|
-200℃～650℃
|
|
C
|
1V ～5V
|
-19999～99999d
|
E
|
熱電偶E型
|
0～1000℃
|
|
D
|
0～5V
|
-19999～99999d
|
K
|
熱電偶K型
|
0～1300℃
|
|
M
|
0～20mA
|
-19999～99999d
|
R
|
用戶特定
|
-19999～99999d
|
|
F
|
脈沖
|
0～5KHz
|
N
|
無補償輸入
|
|
|
| |
|
|
WP 上潤防盜用流量積算控制儀 香港上潤，上潤數顯表，上潤熱能表，溫控儀
