1、產品簡介
LDX-PH-6 一體化自動氣象站系統是一種集氣象數據采集、存儲、傳輸和管理于
一體的無人值守的氣象采集系統。它在工農業生產、旅游、城市環境監測和其它
專業領域都有廣泛的用途。
PH-6 一體化自動氣象站系統由氣象傳感器、氣象數據采集儀兩部分組成。
可同時監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣
壓、輻射、照度等諸多氣象要素；風速風向傳感等傳感器為氣象專用傳感器，具
有高可靠性的特點。氣象數據采集儀具有氣象數據采集、標準通信功能。
2、基本配置
采 集 儀：氣象數據采集儀
傳 感 器：風速、風向、空氣溫度、空氣濕度、土壤溫度、土壤濕度、雨量、
總輻射、氣壓、蒸發等傳感器（可根據用戶需求配置）
通訊方式：RS232、RS485、USB、GPRS（無線）
供電系統：DC 12V、AC 220V（供電時只能使用一種供電方式）
軟件安裝盤：氣象軟件安裝盤
安裝部分：安裝支架

4、標準 MODBUS 通訊協議
使用前，請按照標簽上注明的線序正確接線。
通訊參數：波特率 9600 數據位 8 位 1 位停止位 無校驗位
地址默認為 001，可以更改
1、讀取數據
主機呼：

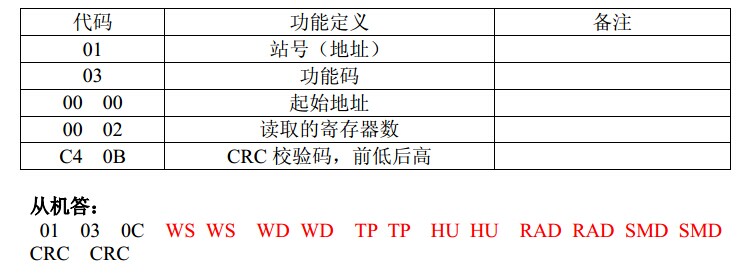

01 03 00 00 00 06 C5 C8

上面 04，XX 等均為一個字節。數據為兩個字節，高位字節在前。每幀的開
頭和結尾至少有 3.5 個字節時間的間隔。
通訊舉例：
讀取所有數據：
發送：01 03 00 00 00 06 C5 C8 （CRC 低字節 CRC 高字節）

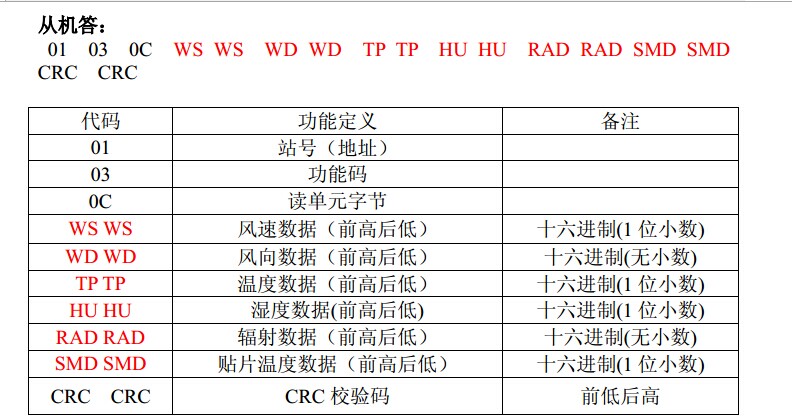

返回： 01 03 0C 數據 1 高字節 數據 1 低字節…數據 6 高字節 數據 6 低字節
CRC 低字節 CRC 高字節

讀取風速：
發送：01 03 00 00 00 01 84 0A （CRC 低字節 CRC 高字節）
返回：01 03 02 風速高字節 風速低字節 CRC 低字節 CRC 高字節
讀取風向：
發送：01 03 00 01 00 01 D5 CA （CRC 低字節 CRC 高字節）
返回：01 03 02 高字節 低字節 CRC 低字節 CRC 高字節
讀取氣溫：
發送：01 03 00 02 00 01 25 CA （CRC 低字節 CRC 高字節）
返回：01 03 02 高字節 低字節 CRC 低字節 CRC 高字節
讀取濕度：
發送：01 03 00 03 00 01 74 0A （CRC 低字節 CRC 高字節）
返回：01 03 02 高字節 低字節 CRC 低字節 CRC 高字節
讀取輻射：
發送：01 03 00 04 00 01 C5 CB （CRC 低字節 CRC 高字節）
返回：01 03 02 高字節 低字節 CRC 低字節 CRC 高字節
讀取貼片溫度：
發送：01 03 00 05 00 01 94 0B （CRC 低字節 CRC 高字節）
返回：01 03 02 高字節 低字節 CRC 低字節 CRC 高字節
2.讀設備地址
00 20 CRC （4 個字節）（讀取：00 20 00 68）
00 20 Adress CRC （5 個字節）
3.寫設備地址
00 10 Adress CRC （5 個字節）（地址設為 01：00 10 01 BD C0）
00 10 CRC （4 個字節）（返回：00 10 00 7C）
計算 CRC 碼的步驟：
1、預置 16 位寄存器為十六進制 FFFF（即全為 1）。稱此寄存器為 CRC 寄存器；
2、把一個 8 位數據與 16 位 CRC 寄存器的低位相異或，把結果放于 CRC 寄存
器；
3、把寄存器的內容右移一位（朝低位），用 0 填補zui高位，并檢查右移后的移出
位；
4、如果zui低位為 0：重復第 3 步（再次移位）
如果zui低位為 1： CRC 寄存器與多項式 A001(1010 0)進行異或；
5、重復步驟 3 和 4，直到右移 8 次，這樣整個 8 位數據全部進行了處理；
6、重復步驟 2 到步驟 5，進行下一步 8 位數據的處理；
7、后得到的 CRC 寄存器即為 CRC 碼；
8、將 CRC 結果放入信息幀時，將高低位交換，低位在前

//******************************************************************************
******************
//**名 稱：CRC16
//**說 明：CRC 效驗函數
//**形 參：*p 效驗幀的指針 幀長 datalen
//**返 回 值：效驗字
//******************************************************************************
******************
unsigned int CRC16(unsigned char * p, uint16 datalen )
{
unsigned char CRC16Lo,CRC16Hi,CL,CH,SaveHi,SaveLo;
int i,Flag;
CRC16Lo = 0FF; CRC16Hi = 0FF;
CL = 001; CH = 0A0;
for(i=0;i<datalen;i++)
{
CRC16Lo ^=*(p+i);//每一個數據與 CRC 寄存器進行異或
for(Flag=0;Flag<8;Flag++)
{
SaveHi = CRC16Hi; SaveLo = CRC16Lo;
CRC16Hi >>= 1 ;CRC16Lo >>= 1 ; //高位右移一位，低位右移一位
if ((SaveHi & 001) == 001) //如果高位字節后一位為 1
CRC16Lo |=080 ; //則低位字節右移后前面補 1 否則自動補 0
if ((SaveLo & 001) == 001) //如果 LSB 為 1，則與多項式碼進行異或
{ CRC16Hi ^= CH; CRC16Lo ^= CL; }
}
}
return (CRC16Hi<<8)|CRC16Lo;(返回后再進行高低位轉換)。

5、安裝方法
產品默認配置為一體式安裝，采集部分可通過 4 個 M8*35 螺絲直接固定在
底座支架上，支架可用 4 個 M12*100 膨脹螺絲或 200*200 地基預埋件進行固定，
安裝示意圖如下圖所示：
安裝時，要調整整體安裝方向，以確保采集風向數據的準確性，風向箭頭指
向帶有標識的彎桿方向表示正北方，安裝時，請使用附帶的指南針，使帶有標識
的彎桿與地理北方保持一致。

6、異常現象的分析及解決方法
類別 問題現象 解決方法
通訊問題
有線通訊
不正常
1、檢查通訊線是否斷開、通訊接線端子是否松脫。
2、串口 COM 應與電腦實際串口號相同，硬件地
址與采集儀的串口通訊地址相同。
3、 檢查電腦串口是否損壞和電腦系統是感染病毒。
4、查看系統供電是否正常
5、檢查接線是否正常
GPRS 通訊
不正常
1、確認卡開通 GPRS 或未欠費。
2、檢查 GPRS 模塊供電系統。
3、重新導入光盤中的配置文件，網絡設置中的本
地端口應與 GPRS 端口一致，硬件地址與采集
儀的本機地址一致。
4、檢查通訊連接線。
5、檢查安裝位置的信號，無信號會導致
通訊不上。
顯示問題
采集儀顯示數
據為 0 或錯誤
檢查各傳感器線是否接觸良好，航插是否插錯。
注：若不符合以上說明，或說明無法使機器恢復正常，請及時聯系我公司售后
服務部門或業務人員，以便維修或更換。
7、注意事項
1、請檢查包裝是否完好，并核對產品型號是否與選型一致；
2、切勿帶電接線，接線完畢檢查無誤后方可通電；
3、使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€；
8、GPRS 通訊
GPRS 通訊使用方法，請參閱《GPRS 使用說明書》。
