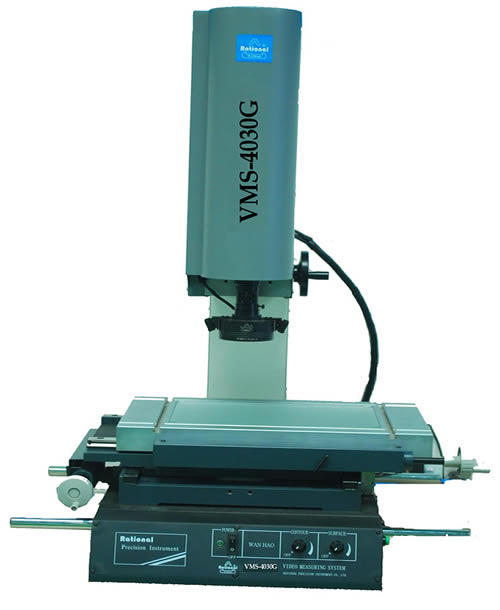

河源2.5D投影測量儀,河源2.5D投影測量儀 廠家

產品用途:適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。
產品特點：
1.多種形式光源，保證滿足多樣性測量要求；
2.多種數據處理、顯示、輸入、輸出功能；
3.工件擺正功能非常實用；
4.激光指示器方便對焦和定位；
5.腳踏開關與軟件配合，操作更簡便。

河源2.5D投影測量儀,河源2.5D投影測量儀 廠家

技術規格參數：

工 作 臺	型    號	VMS-1510G/VMS-1510F	VMS-2010G/VMS-2010F	VMS-2515G/VMS-2515F	VMS-3020G/VMS-3020F	VMS-4030G/VMS-4030F
	金屬臺尺寸(mm)	354×228	404×228	450×280	500×330	606×466
	運動行程(mm)	150×100	200×100	250×150	300×200	400×300
Z軸升降行程（mm）		200（特殊訂購達400）
截面原點一致性誤差(μm)		G型：E0≤30（Z軸升降行程每100mm）; F型：E0≤20（Z軸升降行程每100mm）
X、Y、Z數顯分辨力：0.5μm     X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm)
影 像 系 統	F型			G型
	1/2”彩色CCD攝像機			1/3”彩色CCD攝像機
	變倍鏡頭倍率：0.7X~4.5X			變倍鏡頭倍率：0.7X~4.5X
	視頻倍率：20~128X			視頻倍率：26.6~171X
	物方視場：11.1mm~1.7m			物方視場：8.1mm~1.3m
	表面光源與透射光源均用LED，亮度可調

建議放置臺   載重要求≥350KG    尺寸（長×寬×高）1000×600×500（mm）

河源2.5D投影測量儀,河源2.5D投影測量儀 廠家

附加說明：
ISO標準編輯
影響影像測量儀精度的因素主要有精度指示、結構原理、測量方法、日常不注意維護等。 1994年實行了《坐標測量的驗收檢測和復檢測量》的實施。具體內容如下：
第1部分：測量線性尺寸的坐標測量機;
第2部分：配置轉臺軸線為第四軸的坐標測量機;
第3部分：掃描測量型坐標測量機;
第4部分：多探針探測系統的坐標測量機;
第五部分：計算高斯輔助要素的誤差評定。
計算高斯輔助要素的誤差評定。 在測量空間的任意7種不同的方位，測量一組5種尺寸的量塊，每種量塊長度分別測量3次所有測量結果必須在規定的MPEE值范圍內。
zui大允許探測誤差(MPEP)：25點測量標準球，探測點分布均勻。zui大允許探測誤差MPEP值為所有測量半徑的zui大值。
SO 10360-3 (2000) “配置轉臺軸線為第四軸的坐標測量機” ：對于配備了轉臺的測量機來說，測量機的測量誤差在這部分進行了定義。主要包含三個指標：徑向四軸誤差(FR)、切向四軸誤差(FT)、軸向四軸誤差(FA)。
大多數測量機制造商定義了"在THP情況下的空間掃描探測誤差"。在THP之外，標準還定義了在THN、TLP和TLN情況下的掃描探測誤差。 沿標準球上4條確定的路徑進行掃描。zui大允許掃描探測誤差MPETHP值為所有掃描半徑的zui大差值。THP說明了沿已知路徑在密度zui大的點上的掃描特性。注：THP的說明必須包括總的測量時間，例如：THP = 1.5um (掃描時間是72 秒)。
