型號：Z15~Z500,Q30~Q200

直流電動執行器產品介紹

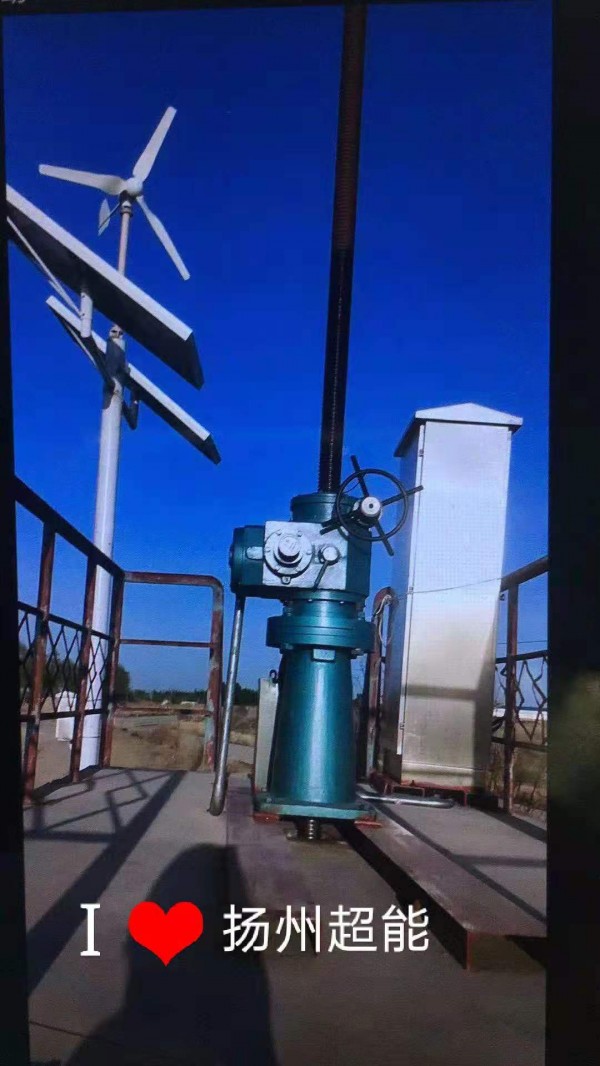

直流24V,36V，48V電動執行機構適用于多回轉和部分回轉類閥門（如蝶閥，球閥和風門擋板等）及其類似設備，加入支架可以作為電動執行器使用。采用鋁合金壓鑄件外殼，具有精細流暢，體積小重量輕，免維護，***性好等性能特點，因為體積小巧，可在狹窄地方使用。 型號眾多：A普通型、B無源觸點型、H電位計型、C智能調節型可通過外接電源的控制箱或W、P型外部輸入信號、電腦DCS、電腦PLC等信號源實現遠控和近控自動功能。產品***應用于樓宇自動化、水利、造紙、電力、化工等自動化控制系統。

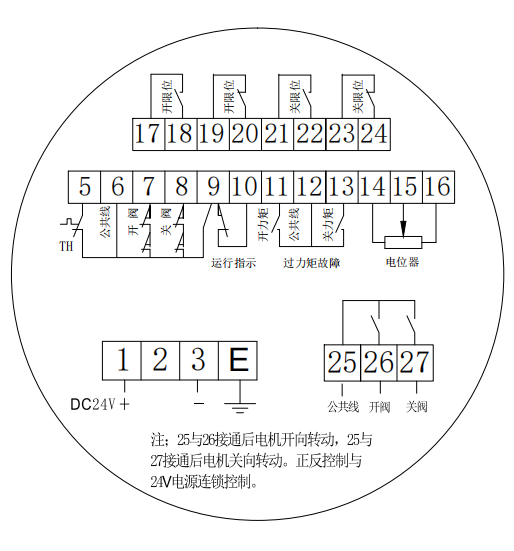

DC24V36V48V直流電動執行器接線圖

DC24V36V48V直流電動執行器中間位置開關的調整

1、用手柄驅動閥門至zui大開度位置

2、松開行程擋塊D3上的緊固螺釘，順時針方向轉動D3,使K3動作并發出響聲后鎖定D3

3、將閥門驅動至所需zui小開度位置，松開D4上的螺釘，順時針方向轉動D4，使K4動作并發出響聲后鎖定D4

4、出廠時K3調在超前閥門全開出2′位置，輸出代表閥門全開的無源觸點位置信號，K4調在超前閥門全關處2′位置，動作時輸出代表閥門全閉的無源觸點位置信號，實際使用中也可根據控制需要進行調整

DC24V直流電動執行器與閥門的安裝

1、手動轉動閥門，檢查無異常情況，并使閥門處于全閉位置

2、將支架固定在閥門上

3、將聯軸器的一端套在閥門芯軸上

4、用手柄驅動電動執行機構至全閉位置（指針正指SHUT處零開度刻度線處），將輸出軸插入聯軸器四方孔內

5、緊固支架與電動執行機構和閥體撿的連接螺栓

6、用手柄驅動執行機構，確認運行平穩、無偏心、無歪斜、檢查閥門在執行機構開度計指***圍能否實現全閉或全開
