Q型閥門電動執行機構適用于蝶閥，球閥，旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊，起動轉矩大，控制精度高，功能齊全，性能可靠，安裝調整簡便。Q型為一體結構（區別于疊加結構），它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控件，亦能在現場進行操作。該...

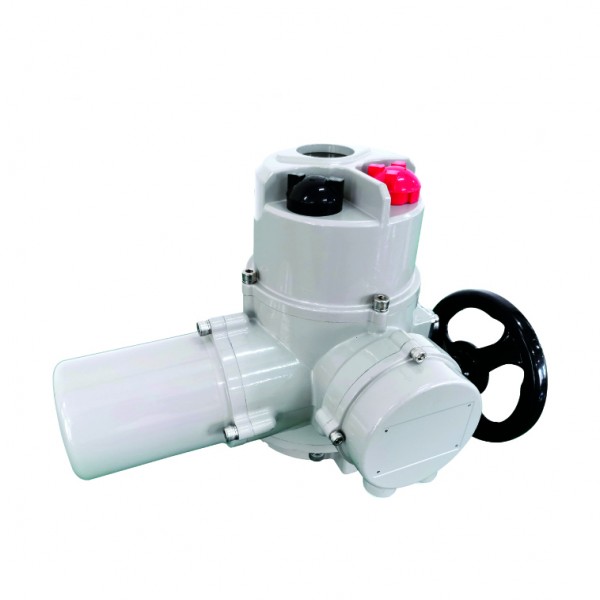

Q型 部分回轉閥門電動裝置
2：型號表示方法  Q型 部分回轉閥門電動裝置

型號示例：

Q30-1表示戶外型，輸出轉矩300N.m（30Kgf.m）,輸出轉速1r/min.

QT120-0.75表示整體調節型，輸出轉矩1200N.m(120Kgf.m),輸出轉速0.75r/min.

QB500-0.5表示隔爆型，輸出轉矩5000N.m（500Kgf.m），輸出轉速0.5r/min.



Q型 部分回轉閥門電動裝置
3:技術條件和性能參數

電源：電機為三相交流，380V（特殊訂貨660V，415V或220V），50HZ；

控制線電壓220V/50HZ；    遠程控制電壓24VDC。

工作環境

環境濕度：-20~+60℃(特殊訂貨-60~+80℃)

相對濕度：≤90%（25℃時）

普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，

dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA，IIB級T1-T4組的爆炸性氣體混合物

防護等級：戶外型和防爆型為IP55（可訂制IP65）

工作制：為短時10分鐘



4：主要性能參數

部分回轉電動裝置技術參數見表1

基座號

型號

輸出轉矩（N.m）

最大閥桿直徑（mm）

手動速比

輸出轉速（r/min）

0.5

1

1.5

2

3

4

電機功率（KW）

Q1

Q10

100

28

88

0．03

0．06

0．09

0．09

0．18

0．18

Q20

200

0．06

0．09

0．12

0．12

0．25

0．25

Q30

300

0．06

0．12

0．18

0．18

0．37

0．37

Q2

Q60

600

42

74

0．18

0．18

0．25

0．25

0．55

0．55

Q90

900

0．18

0．25

0．37

0．37

0．75

0．75

Q120

1200

0．18

0．37

0．55

0．55

1．1

1．1

Q3

Q200

2000

60

67

0．37

0．55

0．75

1．1

-

-

Q250

2500

0．55

0．55

0．75

1．1

-

-

Q300

3000

0．55

0．75

1．1

-

-

-

Q400

4000

0．55

0．75

-

-

-

-

Q500

5000

0．75

1．1

-

-

-

-

注：紅線框內為常規訂貨



5：電機技術參數見表2

表2

型號	Q10	Q20	Q30	Q60	Q90	Q120	Q200	Q250	Q300
功率（KW）	0．06	0．09	0．12	0．18	0．25	0．37	0．37	0．55	0．55
電流（A）	0．48	0．6	0．7	0．95	1．3	1．6	1．6	2．4	2．4



6：外形和外形尺寸見表3和圖3

表3

型號	F1	F2	H1	H2	L	L1	ΦD
Q1	207	100	227	389	477	260	200
QB1	311	100	262	444	527	310	200
Q2	252	145	293	455	550	323	375
QB2	356	145	336	510	584	363	375
Q3	282	180	311	459	662	390	510
QB3	386	180	346	495	662	390	510



注：QB為隔爆型

H1為戶外型，隔爆型

H2為整體型，整體調節型





7：連接形式和尺寸見表4和圖4



法蘭號	電裝型號	d1	d2(f8)	d3	n-d4	d7		H	h	h1
						預留	最大
F05	Q10	65	35	50	4-M6	10	22	40	3	3
F07	Q20	90	55	70	4-M8	15	28	45	3	3
	Q30
F10	Q30	125	70	102	4-M10	15	42	45 65	3	3
	Q60
F12	Q90	150	85	125	4-M12	20	50	65	3	3
F14	Q120	175	100	140	4-M16	20	50 60	65 80	3	2
	Q200
	Q250
F16	Q300	210	130	165	4-M20	20	60	80	3	2
	Q400
	Q500
F25	Q500	300	200	245	8-M16	20	60	100	3	2
