CONTRONIX品牌儀表選型示例：
CH6/A-HRIT1A0B0V0、CH6/A-HRIT2A1B0V0、CH6/A-HRIT0A0B0V0、
CH6/A-SRIT1A0B0V0、CH6/A-SRIT2A1B0V0、CH6/A-SRIT0A0B0V0、
CH6/C-HRIT1A0B0V0、CH6/C-HRIT2A1B0V0、CH6/C-HRIT0A0B0V0、
CH6/C-SRIT1A0B0V0、CH6/C-SRIT2A1B0V0、CH6/C-SRIT0A0B0V0、
CH6/B-FRIT0A0B0V0、CH6/B-FRVT0A0B0V0、CH6/B-FRET0A0B0V0、
CH6/D-FRIT0A0B0V0、CH6/D-FRVT0A0B0V0、CH6/D-FRET0A0B0V0、

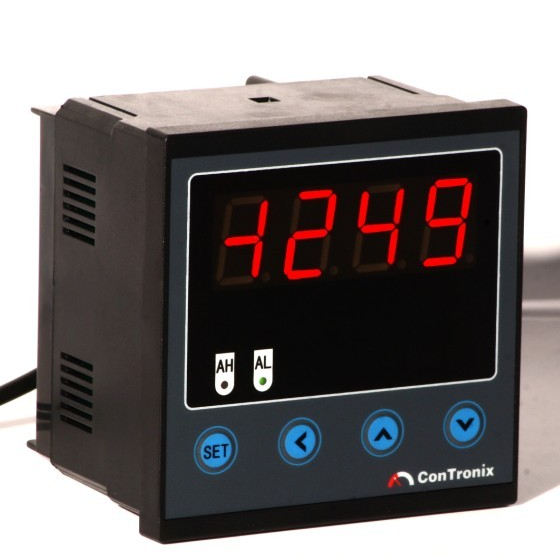

CH6/B-FRTA0B1V1控制器CONTRONIX品牌儀表說明
①誤差小于0.5%F.S，并具備調校、數字濾波功能
②輸入信號類型：***輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
③外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
④電源：220VAC±10%，功耗小于7VA（注：0~10VDC輸入，訂貨時需說明）
基本配置
單顯示、2點報警，外供24V
擴展功能
變送輸出（有變送輸出時無外供24V）
選型表
|
內容 |
代碼及說明 CH6/B-FRTA0B1V1控制器 |
||||||||
|
CH6/ |
|
||||||||
|
外形尺寸 |
A |
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L） |
|||||||
|
B |
96（W）×96（H）×76（L） |
||||||||
|
C |
96（W）×48（H）×82（L） 或48（W）×96（H）×82（L） |
||||||||
|
D |
72（W）×72（H）×75（L） |
||||||||
|
E |
48（W）×48（H）×108（L） |
||||||||
|
面板形式 |
H |
橫式 |
|||||||
|
S |
豎式 |
||||||||
|
F |
方形 |
||||||||
|
顯示顏色 |
R |
紅色 |
|||||||
|
報警 |
T |
2點報警輸出 |
|||||||
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能） |
A0 |
無變送輸出 |
|||||||
|
A1 |
電流輸出與外供不隔離 |
||||||||
|
A1G |
電流輸出與外供隔離 |
||||||||
|
A2 |
電壓輸出與外供不隔離 |
||||||||
|
A2G |
電壓輸出與外供隔離 |
||||||||
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請在訂貨時注明） |
B1 |
外供 24V/50mA |
|||||||
|
B2 |
外供 12V/50mA |
||||||||
|
儀表電源 |
V0 |
85V AC~265V AC |
|||||||
|
V1 |
10V DC ~ 36V DC |
||||||||
技術規格contronix儀表
電源：85VAC～265VAC,120VDC～380VDC,功耗小于6W
12VDC～36VDC,功耗小于6W
注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A,12VDC/2A配置電源線。并注意電源線長度和線徑。
