產品說明
產品名稱:單回路聲光報警控制儀 |
|
 |
 |
|
單回路聲光報警控制儀 采用的微處理器進行智能控制,可與本公司各種控制儀表或其它接點式檢測控制儀表配套使用。
可方便拼裝成多回路報警系統。
現場可任意選擇常開或常閉輸入方式。
單片機技術,光電隔離,內置蜂鳴器,整機抗干擾能力強。半導體平面發光器件,亮度高、色柔和、功耗低,并聯驅動,工作壽命長,且燈屏更換方便。插入式電路板結構,有繼電器觸點輸出和電壓輸出等多種輸出方式便于維護和操作。
|
主要技術參數 |
輸入信號
|
開關量 ·無源接點開關量(常開或常閉)
電平 ·供音響使用的控制信號,高電平≥4V |
輸出信號
|
開關量輸出 ·輸出一對無源常開觸點開關(報警時閉合),觸點動作同步
于報警音響
·直流電平信號輸出>4V
·無源開關量(常開:報警時閉合)
·觸點容量:3A/24V DC;0.7A/110V AC(阻性負載) |
特性
|
測量通道 ·單通道
消音測試 ·外接消音測試按鈕功能
顯示方式 ·斜面發光管工作狀態顯示 ·平面發光管工作狀態顯示 |
使用環境
|
環境溫度 ·0~50℃
相對濕度 ·≤85% RH 無結霜、無腐蝕性氣體
供電電源 ·DC24V±5% 線路輸入電阻≤50Ω
功 耗 ·報警時1.8W,無報警時0.1W |
|
產品外形 |
|

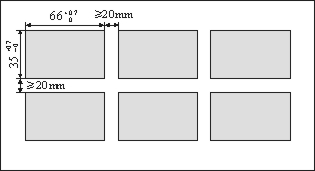

密集安裝的開孔尺寸(單位:mm) |

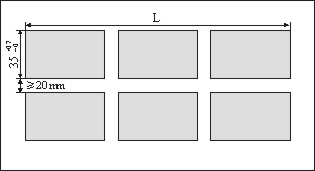

點陣式安裝的開孔尺寸(單位:mm) |

M=(40×m)-5
L=(80×n)-14
M:每列報警器的個數
n:每排報警器的個數
|
|
|
條列式安裝的開孔尺寸(mm) |

L=(80×n)-14
n:每排報警器的個數
|
|
報警功能 |
報警器
|
正常
|
報警
|
確認
|
恢復正常
|
確認前恢復
|
確認
|
燈光
|
|
|
|
|
|
|
音響
|
|
|
|
|
|
|
|
注:
|
型譜表 |
型 號
|
說 明
|
WP-
|
□
|
□
|
□□
|
-□
|
-□
|
-□
|
-□
|
-□
|
|
外形特征
|
|
|
|
|
|
|
|
|
大屏幕閃光指示,聲光報警 |
外形尺寸
|
|
8
|
|
|
|
|
|
|
80×40×120mm |
控制作用
|
|
01
|
|
|
|
|
|
閃光報警(帶繼電器輸出) |
發光管顏色
|
|
R
|
|
|
|
|
紅色 |
G
|
|
|
|
|
綠色 |
Y
|
|
|
|
|
黃色 |
發光管外形
|
|
1
|
|
|
|
平面 |
2
|
|
|
|
斜面 |
輸入類型
|
|
A
|
|
|
接點式閉路報警 |
B
|
|
|
接點式開路報警 |
C
|
|
|
標準TTL電平(訂貨時請標明輸入范圍) |
D
|
|
|
特殊規格 |
記憶報警
|
|
|
|
不帶記憶報警功能(可省略) |
K
|
|
帶記憶報警功能 |
|
|
|
W
|
DC 24V供電 |
|
|
