YM系列 隔膜壓力表 適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介

江蘇中能儀表科技有眼公司是國內頗有規模的現場過程儀表專業制造企業，以制造溫度、壓力、流量、液位、物位儀表等系列產品為主導。并承接各種儀表成套、系統控制項目工程，從中積累了大量成功業績。公司坐落于江蘇長江經濟三角區一一淮安金湖。是江蘇省高新技術企業，自一九九九年成立以來，穩步發展，企業堅持“以用戶需求為起點，以用戶建議為鞭策，以用戶信賴為目標”自立于工藝流程的改進，檢測手段的完善，不斷拓展儀表品種和規格，開發新產品，滿足不同用戶需求，為用戶制造一流產品，提供一流服務。公司產品廣泛應用：石油、化工、電力、冶金、輕紡、造紙、造船、污水處理、天然氣建設等領域。

“自主研發，優化創新”是“中能”人不止的追求。
“和諧發展，服務社會”是“中能”人永恒的目標。

YM系列 隔膜壓力表 適用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。
隔膜壓力表 主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。

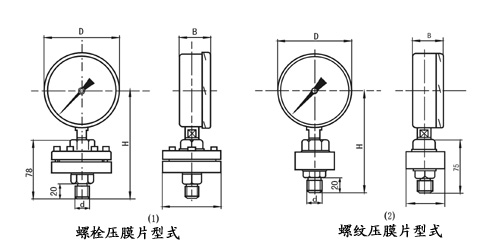

外形尺寸：

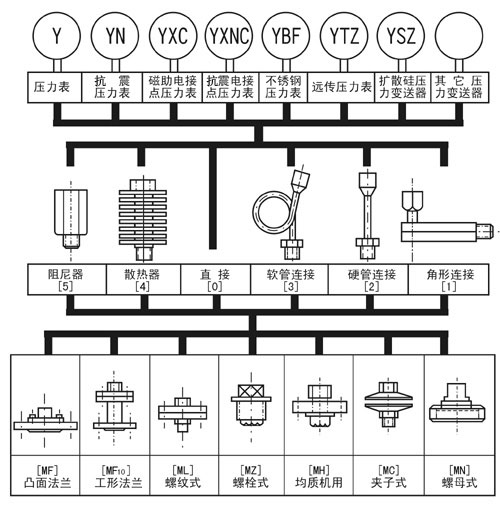

選型標示：
□－－－選配壓力表型號
□－－－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□－－－連接的代號
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗爾合金、鉭片、氟塑料
□－－－測量范圍
□－－－法蘭標準代號
□ML螺紋式隔離器型式
儀表型式

型號	D	B	H	直徑		d
				0.1～2.5MPa	4～25MPa
螺栓壓膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
	Y150-ML	150	48	179	96	92
螺紋壓膜片式	Y100-ML	100	42	147	78	48
	Y150-ML	150	48	177	78	48

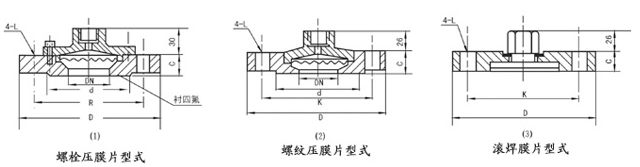

 □HG20592～20614－97標準（本廠常用法蘭標準）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
