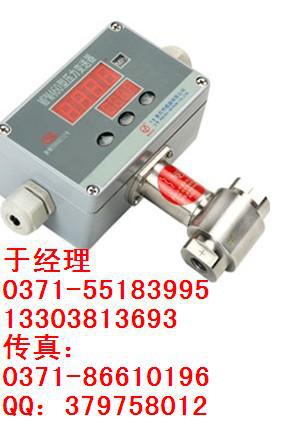

MDM484A/ZL型 數字化差壓變送控制器

產品概述

MPM/MDM460/MPM460W型多功能智能壓力/差壓/液位變送控制器可適用于露天及現場環境比較惡劣的場合，對現場壓力、差壓、液位進行測量和控制，是一種能夠以RS485總線形式組網，同時需要實時顯示現場測量值，并向其他設備提供標準模擬信號或提供接點控制信號的智能化多功能產品。該產品可廣泛應用于化工、冶金、給排水、電廠、海洋、環境保護、航空、計量、科研等領域，實現壓力、差壓、液位信號的測量、傳輸、顯示和控制。

產品特點

•RS485半雙工通訊接口，能夠進行數據信號傳輸和遠程調校，方便組網，易與無線MODEM接口，實現數據無線遠傳；
•感壓部分分別采用擴散硅壓阻式壓力、差壓敏感元件，采用非線性數字修正技術進行補償，產品精度高；
•變送控制器經過嚴格測試和篩選，性能可靠，電子殼體采用鑄鋁件，整機防護等級達到IP65；
•現場可通過按鍵手動調校和進行參數設置，操作方便；
•LED測量值顯示和狀態信息顯示；
•可提供多五路壓力控制接點；
•產品系列形式多樣，有多種壓力接口和標準輸出信號供選擇，靈活方便。

性能參數

輸出信號：      模擬量4～20mADC，0～10/20mADC或0/1～5VDC；數字量RS485
精    度：        ±0.25%FS(典型)；            ±0.5%FS(zui大)
零點溫度漂移：±0.03%FS/℃(≤100kPa)       ±0.02%FS/℃(＞100kPa)
滿度溫度漂移：±0.03%FS/℃(≤100kPa)       ±0.02%FS/℃(＞100kPa)
長期穩定性：   ≤±0.5%FS/年^-2
存貯溫度：    -40℃～125℃                  沖    擊：≤10×9.81ms^-2

繼電器接點控制數目：1點～5點
負載能力：    240V/3A(AC)或30V/(DC)
觸點壽命：    ＞100000次
顯示部分：    4位0.56英寸LED數據顯示，顯示范圍：-1999～9999
                   4位0.36英寸LED狀態信息顯示
供電電源：    220VAC±15%或220VDC或24VDC
zui大功耗：    ≤3.5W

環境溫度：    -10℃～60℃                   振動頻率：(0～300)Hz
介質溫度：    -10℃～80℃                   加 速 度：≤3×9.81ms

壓力接口：不銹鋼1Cr18Ni9Ti                 隔離膜片：不銹鋼316L
電子殼體：鋁合金                                 密封方式：氟橡膠或全焊接
接口形式：標準型MPM460接口為M20×1.5外螺紋，標準型MDM460接口為G1/4內螺紋
          標準型MPM460W，其傳感器部分與MPM316W型投入式液位傳感器相同

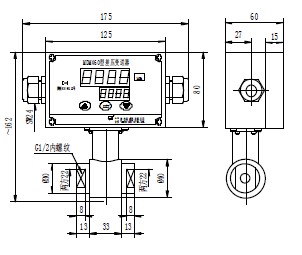

  外形結構

(單位：mm)

MDM460

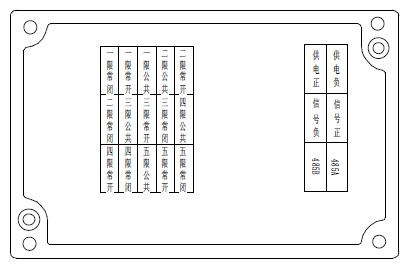

電氣連接

電氣連接

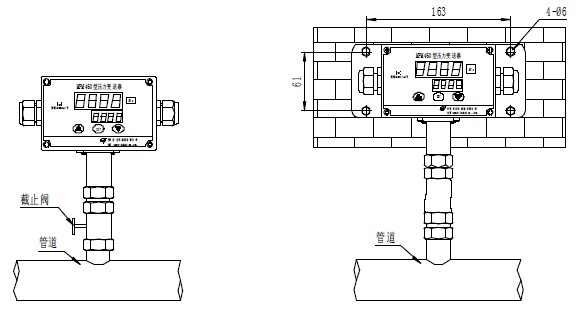

應用示例
(單位：mm)

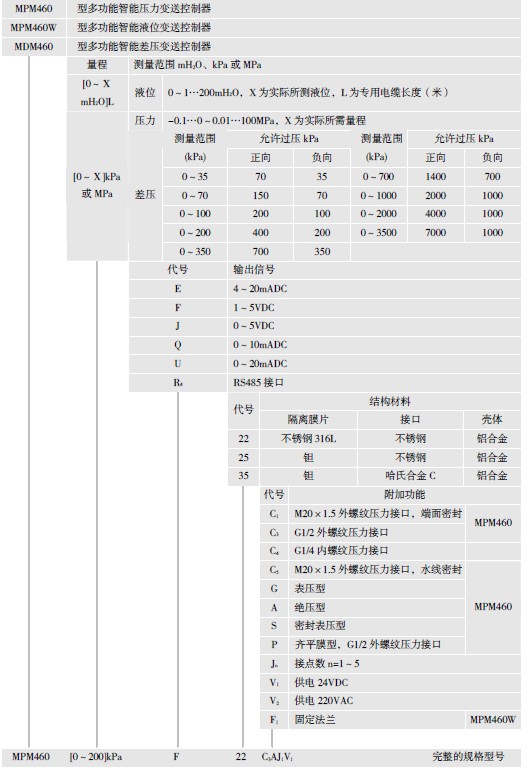

選型指南

選型提示
1、請在訂單上注明供電電源、精度等級和控制接點數，未注明的按24VDC供電，0.5級精度、無控制接點供貨。
2、訂購具有RS485接口的產品，可提供通訊軟件和指令集，須在合同中注明。
3、齊平膜片型變送控制器的測量范圍為0～70kPa…35MPa。
4、選擇MDM460產品的用戶，需注意差壓的量程與正、負壓腔的允許過壓與zui大壓力之間的關系，并要與現場使用要求相符。為確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，使被測介質緩慢均勻地加在MDM460產品的正、負壓腔上。
