產品簡介
電壓擊穿試驗儀HCDJC-100KV型技術方案書北京華測試驗儀器有限公司單位地址：北京海淀區上地信息路2號中關村留學人員創業園D
公司簡介
公事主營幾大系列：
功能材料電學綜合測試系統、絕緣診斷測試系統、高低溫介電溫譜測試儀、極化裝置與電源、高壓放大器、PVDV薄膜極化、高低溫冷熱臺、鐵電壓電熱釋電測試儀、絕緣材料電學性能綜合測試平臺、電擊穿強度試驗儀、耐電弧試驗儀、高壓漏電起痕測試儀、沖擊電壓試驗儀、儲能材料電學測控系統、壓電傳感器測控系統。
我們深信未來是一個加智慧的世界，華測公司與合作伙伴一起，努力研發加高效的檢測系統以工業自動化設備，推動中國新材料時代發展的進程，推動世界的進步，并堅信世界因我們而不同。
展開
產品說明
電壓擊穿試驗儀
HCDJC-100KV型
技術方案書
北京華測試驗儀器有限公司
感謝您選擇北京華測試驗儀器!您能成為我們的客戶是我們莫大的榮幸。本公司不僅給您提供質量優異的產品，而且將為您提供滿意的服務！我們鄭重承諾我單位所銷售的產品一年之內出現質量問題，只換不修。一年之后，只收成本費，不收維修費。
北京華測試驗儀器為中科院下屬北京中科微納股份有限公司控股子公司，公司現有16名海外留學人員，在北京中關村科技園區留學生創業園區注冊成立的一家從事新材料檢測儀器、傳感和物聯網測控技術研發的高新技術企業。技術隊伍中包括千人計劃、973科學家、杰出青年基金獲得者、教育部“長江學者”特聘教授、科學院“百人計劃”等26名博士。公司以生產與銷售新材料檢測試驗儀器，以“感動用戶，感知”為己任，公司在新材料檢測儀器、物聯網核心技術行業致力于成為的解決方案供應商。積圍繞客戶需求，通過不斷提升的檢測技術為客戶提供優質的信息化升級服務，努力成為客戶心中新材料檢測技術及物聯網服務的。
材料檢測試驗儀器典型客戶：
上海高分子材料研究中心
北京化工大學材料學院
近代物理研究所
有色金屬研究所
錦湖輪胎（天津）有限公司
山東萬圖高分子材料有限公司
東莞市安迪科潤滑科技有限公司
中石化南陽油田石蠟分公司
河北高山電子股份有限公司
四川九洲電纜股份有限公司
…………………………….
……………………………….。
HCDJC-50KV創電壓擊穿試驗儀
注：可按用戶要求訂制非標產品
本產品有以下型號：10KV，20KV，30KV，50KV，100KV系列
《附帶一級計量鑒定質檢證書一份》
本產品由清華大學儀器系、北大物理系、北方工大機械學院等多位研究人員聯袂打造、是目前穩定的緣材料電氣強度試驗儀器。
一、符合標準：
GB1408.1-2006《緣材料電氣強度試驗方法 第1部分；工頻下試驗》
GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》
GB/T 12656-1990《電容器紙工頻擊穿電壓測定法》
GB/T 1981.2-2009 《電氣緣用漆第2部分:試驗方法》
ASTM D149 - 09 《固體電緣材料在商用電源頻率下的介電擊穿電壓和介電強度的標準試驗方法》
主要開發工程師及簡介
機械工程師：岳冬生 原上市公司機械工程師
電氣工程師：仲崇山 農業大學電氣工程學院教授
單片機開發：寧可慶 北方工大教授
二、儀器：
1、直流電機加載減速機構，精度更高，聲音更小。
2、采用電磁放電裝置，更加安全，可靠。
3、儀器內部采用電磁屏蔽處理，減少干擾。
4、獨特技術，更加簡單人性化。
5、軍工品質，性能，航天五院514所檢驗、校準！
三、HCDJC-100KV電壓擊穿試驗儀用途
電壓擊穿試驗儀滿足GB1408.1-2006《緣材料電氣強度試驗方法 第1部分；工頻下試驗》、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》、GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》、GB/T 12656-1990《電容器紙工頻擊穿電壓測定法》、GB/T1981及ASTM D149標準要求設計制造。電壓擊穿試驗儀主要適用于固體緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、緣油、緣漆、紙板等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。本試驗機采用立式箱體結構，大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。
四、電壓擊穿試驗儀主要技術要求：
1、設備輸入電壓： 交流 220 V (普通試驗室電源均可兼容)
2、試驗電壓方式： 交流 0--100KV ;
直流 0--100 KV
3、電器容量：電壓10萬伏，容量50KVA（試驗變壓器）
4、試驗方法：0-100KV全量程可調(采用電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)
5、擊穿及耐壓試驗升壓速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
2 KV/S
2.5 KV/S
3.0 KV/S (此項滿足新標準里面快速升壓試驗要求) (此項滿足新標準里面快速升壓試驗要求)
注：本產品采用的直流伺服電機加載減速機構，保證了新標準里面關于慢速試驗和快速試驗的新要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中滿足國標對于升壓速率要求的測試設備。
6、電壓擊穿試驗儀試驗方式：
直流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗
交流試驗：1、勻速升壓 2、階梯升壓 3、耐壓試驗
注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。
7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。
8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。
9、本儀器采用的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
10、支持短時間內短路試驗要求。(其它同類產品無此功能)
11、一次試驗可以同時做3個試樣。(同類產品一次試驗只能做一個試樣)
12、電壓測量誤差： ≤ 1.5％
13、試驗電壓連續可調： 0-100 KV
14、耐壓時間設定：0-6小時(可通過軟件連續設定)
15、九級安全防護措施：
(1) 超壓保護
(2)試驗過流保護
(3)試驗短路保護
(4)安全門開啟保護
(5)軟件誤操作保護
(6)零電壓復位保護
(7)試驗結束放電保護
(8)保護接地
(9)試驗完成后電磁放電
五、試驗方式
1、緣試樣空氣中擊穿或耐壓試驗
2、緣試樣浸油中擊穿或耐壓試驗
1、緣試樣空氣中階梯擊穿或耐壓試驗
2、緣試樣浸油中階梯擊穿或耐壓試驗
注：根據用戶要求，可定制其他試驗方式

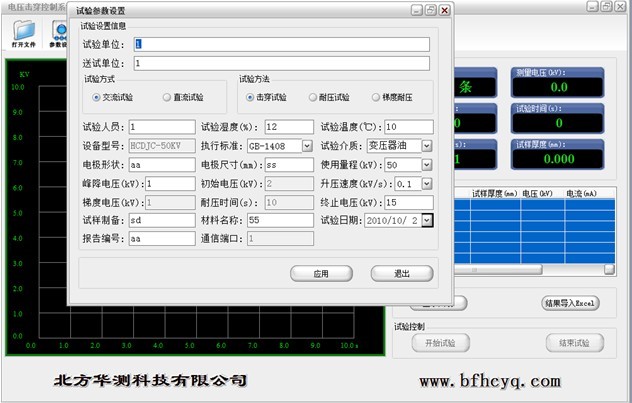

六、電壓擊穿試驗儀試驗軟件：
1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。
2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。
3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。
4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。
5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。
六、設備安全保護功能：
◆ 試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電距離試驗箱壁的近距離大于270mm，50KV測試設備高壓電距離試驗箱壁的近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。
◆ 設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
◆ 該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。
◆直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電,起到提醒使用人員放電以免造成人身傷害)。
◆ 試驗放電裝置，電磁鐵自動放電放置。
七、電壓擊穿試驗儀設備主要配置
1、 試驗主機一臺
2、 10萬伏高壓發生器一臺
3、 全自動微電腦電壓調壓裝置一套(串口方式)
4、 試驗電規格(紫銅)(一般廠家為普通黃銅)：試驗用電￠25mm兩個￠75mm一個
5、 試驗用油盒一只：材質為有機玻璃
6、 電磁自動放電裝置一套。（一般廠家為放電棒，即試驗完成后手持放電棒放電）
7、 電壓擊穿計算機測控軟件一套
8、 計算機一套(專用抗強干擾計算機)
電腦主機配置：1、250G硬盤 2、2G內存 3、DVD光驅 4、專用屏蔽機箱及附件
顯示器配置：19寸純平液晶顯示器一臺
9、 彩色噴墨打印機一臺(惠普品牌)
10、一級計量單位鑒定、校準證書一份
11、產品使用說明書一份
12、合格證一份
公司名稱：北京華測試驗儀器有限公司
聯系方式：010—57258868 010—56261666 肖工
公司地址：北京市海淀區信息路2號創業園D棟
