CPK-500差壓控制器采用膜片式傳感器，適用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。差壓控制器CPK-500的差壓設定值可調,調節范圍0.012-7Mpa。
單刀雙擲微動開關作用過程：
  接線端1-3：壓力上升至上切換值時接通。
  接線端1-2：壓力上升至上切換值時斷開。



◇ CPK-500主要技術性能：
   環境溫度：-25～80℃
   介質溫度：0～80℃
   外殼防護等級：IP65
   重復性誤差：1.5%


抗震性能：10m/s²
觸點容量：AC 220V 6A 600W（阻性）
安裝位置：H（高壓腔）接口垂直向下
          （允許傾斜15^o）

 ● 切換差不可調

設定值 調節范圍 Mpa （Kpa）	切換差 Mpa	zui大 工作壓力 Mpa	開關切換次數 次／分	壓力傳感器材料		接口 內螺紋	外形尺寸
				外殼	膜片
（12……55）	7	2.5	10	黃銅	聚酰 亞胺	G1/4"	01
0.02……0.35	10
0.03……0.1	17	3.4		1Cr18Ni9Ti 不銹鋼			02
0.03……0.4	17
0.03……0.7	21
0.06……0.2	21	7
0.1……1	25
0.1……0.4	3
0.24……2.6	50
0.4……1.0	140	14
0.7……7.0

    在高壓（H）接口處輸入高壓源，在低壓（L）接口處輸入低壓源。
    [例]：選用差壓設定值調節范圍為0.02～0.35Mpa的控制器，要求將壓力上升至0.2Mpa（上切換值）發出報警信號，其操作步驟如下：
    1. 將控制器的高壓接口旋入壓力校驗臺，并使開關接線座接上信號源。
    2. 將壓力上升至0.2Mpa，此值可從標準壓力計中讀出。
    3. 以19mm六角螺釘扳手調整設定值調節螺釘，使差壓設定值增大，0.2Mpa附近切換。
    4. 改變壓力值，使壓力在0.2Mpa上下來回變化，檢驗開關觸點的上切換值是否是0.2Mpa，此時下切換值應是0.2Mpa減去切換差（0.01Mpa左右），等于0.19Mpa左右。
    5. 在高壓端、低壓端同時輸入高、低壓信號，觀察其差壓是否為0.2Mpa（若用戶受調試設備的限制，此步驟可免做）。

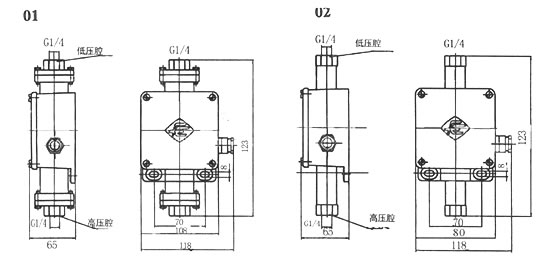

◇ CPK-500外形尺寸:                                                                      單位：mm

     ● 通斷電流不能大于額定值（當觸點動作頻繁時，不超過額定值的60%）。。
     ● 安裝在室外時，應給予足夠的防護，以免受腐蝕性氣體、劇烈變化的環境溫度、太陽輻射、水滲入等。
     ● 對有壓力峰值及脈沖壓力的介質，可安裝阻尼器以消除脈沖干擾。
     ● 安裝壓力接口時，應夾持控制器接口的外六角接口處，防止控制器殼體與高、低接頭發生松動，影響控制器性能。
     ● 高低壓接口不能接反，否則控制器不動作
