NHR-5740 四回路測量顯示控制儀

金湖恒邁自動化儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：NHR-5740

更新時間：2017-07-26

瀏覽次數：2518

公司地址：江蘇省金湖經濟開發區環城西路88號-3

18605295123 徐愛龍(先生)

點擊查看聯系電話在線詢價

產品簡介

概述 NHR-5740系列四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行

公司簡介

金湖恒邁自動化儀表有限公司成立于本世紀初。主營產品：壓力變送器,液位變送器,流量計,信號隔離器,安全柵,我公司的壓力變送器、差壓變送器、電磁流量計、渦街流量計、孔板流量計、靜壓式液位變送器、磁翻板液位計、浮球液位計、超聲波液位計、無紙記錄儀、顯示調節儀、閃光報警器、PID操作器、信號隔離器、溫度變送器、配電器、安全柵、檢驗儀表、溫度儀表、壓力表等產品在石化、電力、冶金、食品、化工、環保等行業的自動化控制中得到了廣泛的應用。
我公司也為國內各行業提供了大量的可靠實用的測量控制儀表，深受用戶歡迎。我們本著質量一，服務一，誠信一的宗旨。愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。
我公司的發展源于廣大客戶的支持，用戶的信賴取。在未來的發展中，本公司還將繼續秉承技術專家的理念，不斷提升自身的技術水平，為客戶提供卓越的服務品質，塑造行業典范。愿恒邁儀表能夠成為您工作中的朋友和溝通中的橋梁，在成功的道路上共同前進！電話:0517-86881738;18605295123.

展開

產品說明

概述

    NHR-5740系列四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。
    四屏LED數碼顯示。
    可同時檢測4路測量信號，各輸入通道測量信號互不干擾。
    具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
    可帶8路分別報警輸出功能或4路分別變送輸出功能。
    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
    帶DC24V饋電輸出，為現場變送器配電。
    輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    參數設定密碼鎖定，參數設置斷電保存，具備參數恢復出廠設定功能。

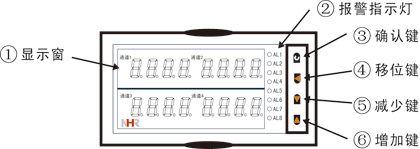

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

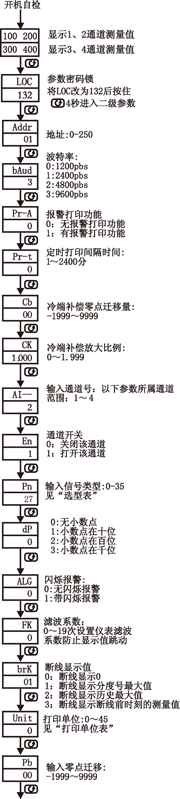

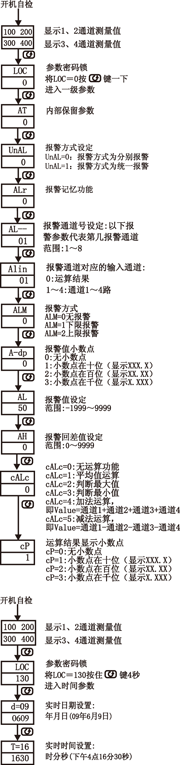

參數功能

注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

儀表接線圖

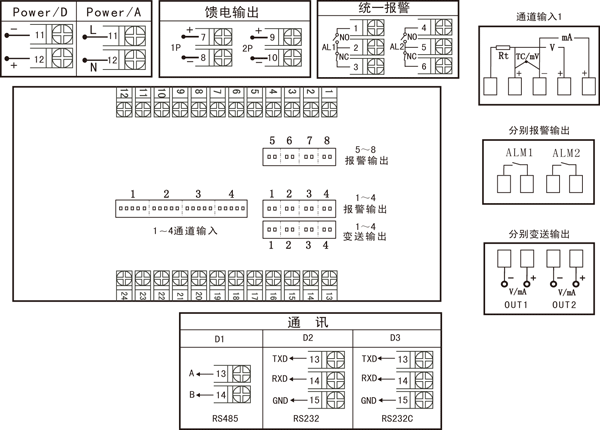

A、B型接線圖

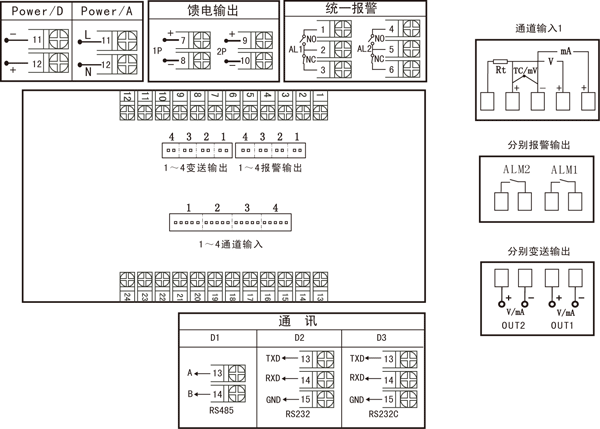

C型接線圖

    注：
    1、上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
    2、統一變送輸出的接線端子在1號輸出端子上。

儀表選型

NHR-5740□-□-□/□/□/□( )-□-( )
4回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號(測量范圍)
A B C	16080136mm(橫式) 80160136mm(豎式) 9696136mm(方式)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2(-200.0～600.0℃) 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換特殊規格
③變送輸出
代碼	輸出類型(輸出方式)
X 0 1 2 3 4 5 00 01 02 03 04 05 8	無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 0-10V(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 0-10V(分別變送) 特殊規格
④報警輸出(繼電器接點輸出)
代碼	報警通道
X 1 2	無輸出統一報警分別報警
⑤通訊輸出
代碼	通訊接口(通訊協議)
X D1 D2 D3	無輸出 RS-485通迅接口(Modbus) RS232通迅接口(Modbus) RS232C打印接口
⑥饋電輸出
代碼	饋電輸出(輸出電壓)
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P(12/24)” 表示一路12V，第二路24V饋電輸出。
⑦供電電源
代碼	電壓范圍
A D	AC100-240V(50/60Hz) DC 20-29V
⑧備注(無可省略)

備注：

    1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
    2、NHR-5740C型儀表同時帶變送和報警輸出時，報警只能帶4個。
    3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
       例1：NHR-5740A-27-00/X/D1/X-A(4～20mA分別變送輸出)。
      例2：NHR-5740A-14-X/2/X/1PX-A(分別報警輸出)。
