臺符合LXI標準的LCR表
測試電平10mV～5V, 1mv步進...

zui高達200次/s的測量速度
五位讀數分辨率
四種信號源輸出阻抗
內部自帶直流偏置源
電壓或電流的自動電平調整(ALC)功...

圖形掃描分析功能
內建比較器,10檔分選及計數功能
2m/4m測試電纜擴展(選件)

測試頻率20Hz～5MHz，10mH...

基本準確度0.1%
320×240點陣大型圖形LCD顯示...

可測量22種阻抗參數組合
10點列表掃描測試功能
外置偏流源至40A(配置兩臺TH17...
V、I測試信號電平監視功能
20組內部儀器設定可供儲存/讀取
多種通訊接口方便用戶聯機使用
中英文可選操作界面可通過USB HO

產品型號：

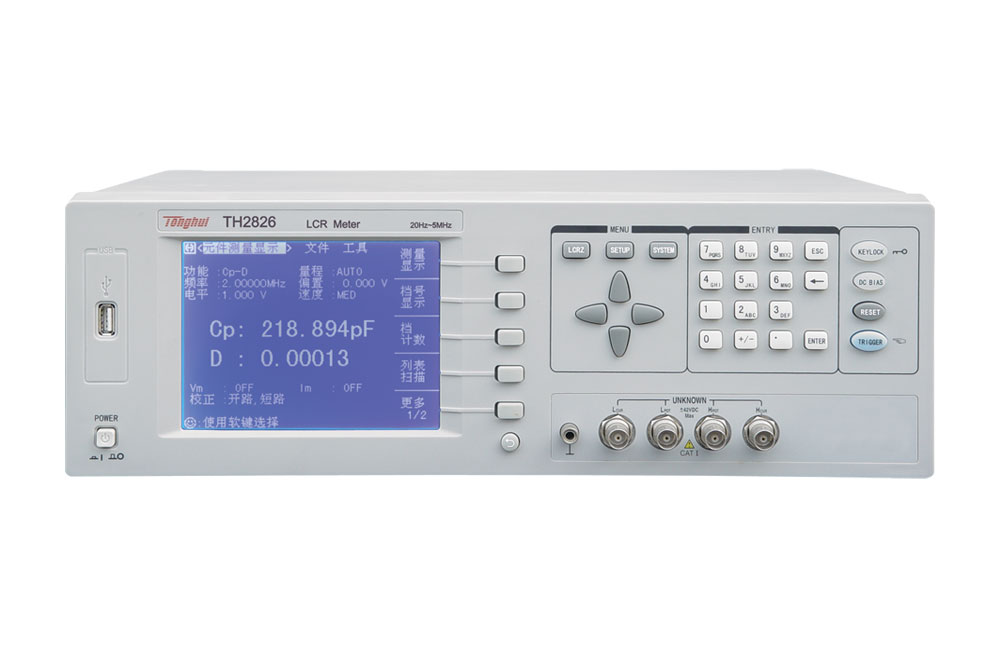

TH2826

LCR測試儀系列

LCR測量參數

C, L, R,Z,Y,X,B, G, D, Q,θ,DCR

測試頻率

20 Hz～5MHz,10mHz步進

測試電平范圍

f≤1MHz
10mV～5V,±(10%+10mV)
f＞1MHz
10mV～1V,±(20%+10mV)恒電平到5V

輸出阻抗

10Ω, 30Ω, 50Ω, 100Ω

基本準確度

0.1%

測量速度或測試時間

快速: 200次/s（f﹥30KHz）,100次/s（f﹥1KHz）
中速: 25次/s,慢速: 5次/s

等效電路

串聯方式,并聯方式

量程方式

自動,保持

觸發方式

內部,手動,外部，總線

平均次數

1-255

清零功能

開路/短路掃頻清零 ，負載校準

內部直流偏置源

電壓模式:-5V～+5V,±（10%+10mV）, 1mV步進,電流模式（內阻為50Ω）:-100mA～+100mA,
±（10%+0.2mA）,20uA步進

比較器功能

十檔：（九檔合格，一檔不合格），另有一個附屬檔

存儲器

可保存20組儀器設定值

接口

USBDEVICE( USBTMC and USBCDC support)，
USBHOST(FAT16 and FAT32 )，
LAN，
RS232C，
HANDLER，GPIB（選件）

列表掃描

10點列表掃描

顯示器

320×240點陣大型圖形LCD

測試端

5端法

顯示方式

直讀,ΔABS,Δ%, V/I(電壓/電流監示) ,檔號及檔計數
