HFTQN-6B橋梁撓度檢測儀采用遠距離非接觸光電轉換法測量橋梁動靜態撓度曲線，突破性的將光路解析及圖像采集有機的集成起來，采用靶二燈，動態度量程控制，靈活適應各種不同客戶及現場需求。強大的處理軟件可從動態曲線數值分析中得出荷載的沖擊系數及結構內力分布狀態，有助于判斷橋梁的薄弱位及結構的整體性，是款不可多得實用型橋梁檢測設備。

、橋梁撓度檢測儀 儀器原理

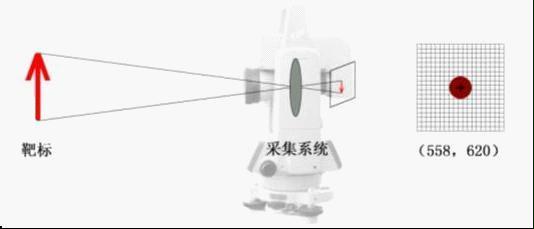

HFTQN-6B橋梁撓度檢測儀將專用靶標固定待測橋梁被測點，使靶標與橋梁有機的結合起來形成共振，將橋梁震動轉換成特定波長的光源震動，通過光學解析系統將待測光信號解析至專用業CCD，檢測靶標在CCD上成像的中心坐標的變化即可測量被測橋梁在載荷作用下產生的縱向和橫向位移及其對時間的響應曲線。系統的Ｋ值（Kx，Ky），即CCD上每個象素代表的實際位移值，可在測量之前行標定。測試系統檢測原理圖如下所示:

二、應用域

1、橋梁施控制監測；

2、現有橋梁動靜載實驗；

3、橋梁竣驗收、鑒定；

4、軍用浮橋、吊橋等特殊橋梁檢測；

5、大跨度結構的梁、柱的變形監測；

6、大型結構低頻震動監測；

7、層建筑的變形及位移監測；

8、大壩、碼頭的變形及震動位移監測；

9、大型墩臺、鉆井平臺等震動變形檢測；

10、起重機械臂、吊桿荷載位移檢測。

三、產品特點

1、解決了其他產品光路解析及圖像采集分離式問題，二者有機集成，大大提檢測度及系統穩定性；

2、光電轉換原理檢測，不受現場環境及橋型限制，適應能力強；

3、非接觸、遠距離、度，設計原理科學；

4、動態度及量程，適應各類橋型、現場及不同客戶需要；

5、速專用業面陣CCD，單次即可實現兩維撓度測量；

6、靶二燈，適應不同檢測距離及惡劣環境需要；

7、自動標定，避免人為誤差，節約人力；

8、測量數據實時顯示，自動保存，度智能化；

9、無線遙控靶標，自帶容量鋰電，輕松檢測；

10 、提供專用UMPC控制測量，珍美觀而不失。

四、術參數：

1、檢測方式：光電圖象法；

2、瞄準方式：采用整體式光路，具有（：ZL 2007 2 0187354.7 ）。不用開蓋即可觀察測量，性能穩定。避免了活動光路分帶來的誤差。

3、測量模式：單點動態，多點靜態；

4、檢測距離：500m；

5、檢測量程：0.8m；

6、測量度：0.02mm（30m處）；

7、采樣頻率：500Hz；

8、頻率響應：100 Hz；

9、記錄時間：可設置意時間；

10、控制方式：筆記本或專用UMPC控制器；

11、傳輸接口：USB；

12、標定方式：自動標定；

13、靶標配置：無線遙控、自帶鋰電、無需交流供電（電池靶，測量過程無需交流電）；

14、靶標電池容量：近燈可作20h，遠燈10h；

15、作溫度：-30—70℃；

16、軟件能：可求撓度zui大、zui小值，沖擊系數，率譜，區間頻率等。 北京恒奧德儀器儀表有限公司
