超聲波開發板套裝(測量20米固體料位)

一、注意：
1.本開發板，搭配使用本公司的15KHz空氣測距換能器，可以測量20米-25米的固體料位，可作為開發超聲波料位計的標準硬件電路。
2.換能器配套電纜長度是5米。
3.開發板接受的信號使用示波器查看，通過測量發射和接收脈沖之間的時間差來計算實際測量的距離。
4.本套產品是提供給使用者開發用的，后端采集信號部分、顯示部分、運算等軟件部分需要自己開發。如果需要完整功能的產品請直接聯系我公司銷售工程師。
5.選擇液晶顯示屏，可以使用12864點陣液晶屏，外形尺寸是93×70標準屏。也可以使用1602字符型液晶屏。
6.標配使用單片機是ATMEGA1284P，64K的FLASH，16K的RAM.
7.料倉內的粉塵會影響測量的信號強弱，被測固體的外形、大小、粗糙度也會影響反射信號的強弱。
9.開發板尺寸：長×寬×厚度=125×95×30毫米


二、事前說明
    為了安全有效的使用本產品，請您使用前仔細閱讀以下信息；
    本產品是通過自行外接直流+24電源供電(24VDC 50mA)，自行外接電源請注意電源性和電壓范圍；
    請不要在帶電時插拔開發板上相關器件；
    自行擴展搭接導致的不良故障，本公司不負任何責任；
    產品不定時升級，所有更改不另行通知客戶，本公司有終解釋權。

三、概述
    探索系列超聲波料位計開發板套裝，適合設計開發人員作為超聲波料位計產品開發期使用的調試開發板。

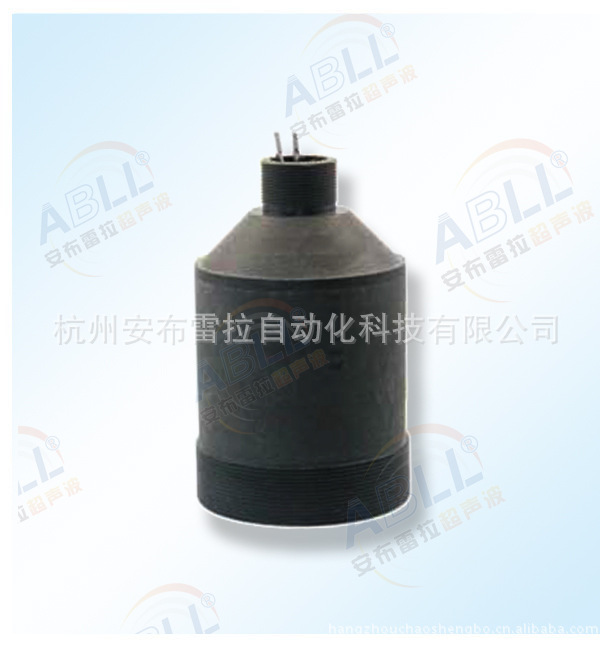

配套不同的空氣測距換能器，可以測量不同的距離.
    購買前請確認具體需要的換能器種類。

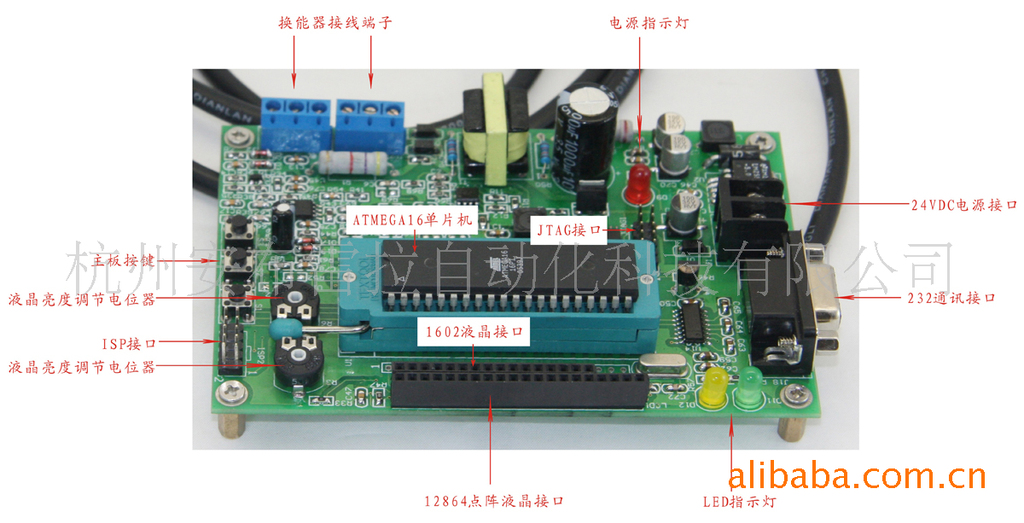

四、開發板上資源介紹
1.ISP在線下載口、JTAG在線仿真接口；
2.2個發光二管(可模擬報警)；
3.3個按鍵；
4.UART異步串行口+MAX232電平轉換芯片，通過DB9(母頭)接口可與電腦的COM口通訊(需使用交叉線)；
5.DS18B20，1-Wire總線接口溫度傳感器；
6.1602液晶接口；
7.12864液晶接口；
8.原創超聲波發射電路，實現多級放大，同時含有帶通濾波處理；
9.原創超聲波接收電路，同時采集預留兩種采集方式(AD采集與外部中斷采集)，使用更加靈活；
10.所有I/O口預留輸出，方便對開發板進行功能擴展。

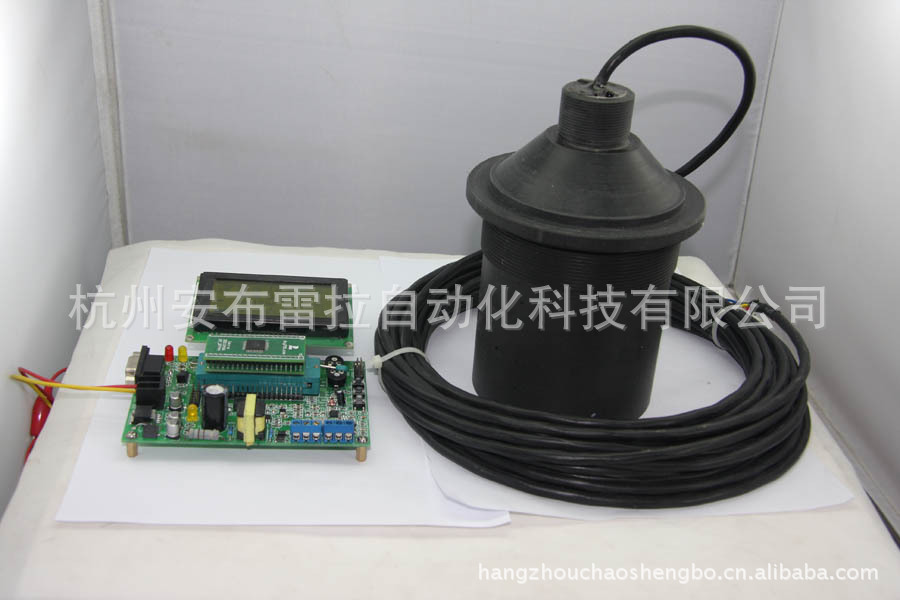

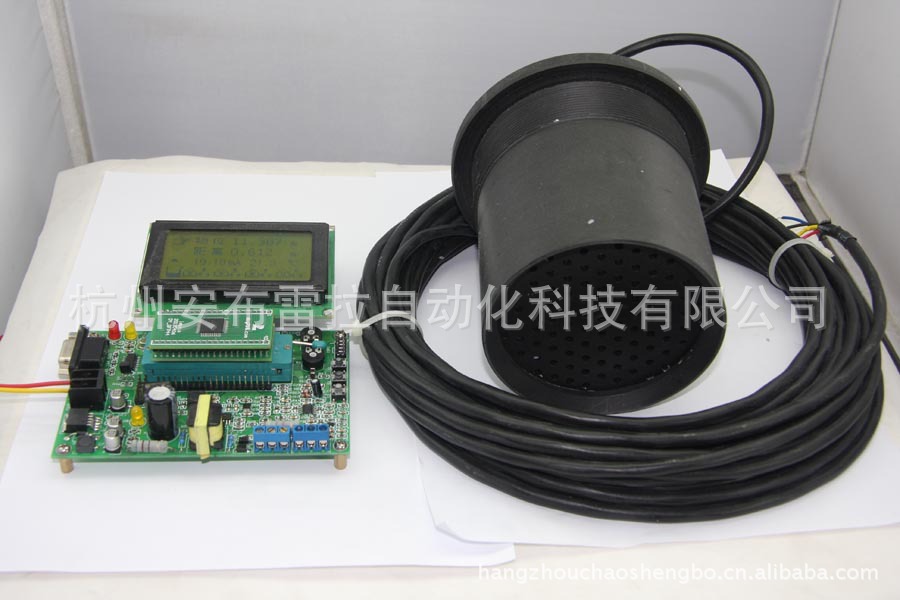

五、產品實物圖片

六、開始試驗前的準備工作
   當用戶拿到實驗板后的一件事是先看實驗板供電是否正常、下載程序功能是否正常、各芯片功能是否都能成功實現，檢測方法如下所示：
1.先把產品包裝中的四個銅柱及鏍母安裝在實驗板上。
2.把相應的測試程序燒寫到單片機中之前，觀察每個模塊測試是否正常。

以下是顯示部分的實拍圖片

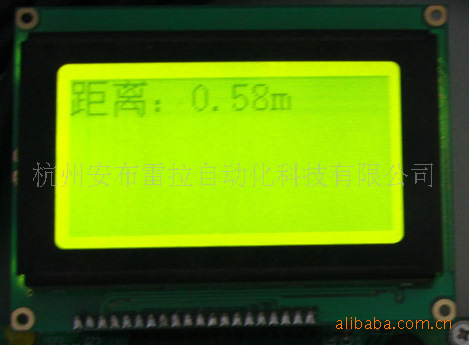

1.我們公司自己開發的界面(12864點陣液晶屏)



2.使用開發板的客戶自己開發的顯示界面(12864點陣液晶屏)



本頁產品地址：http://www.okbaiwei.com/sell/show-2417183.html
