產品說明
R&S微波信號發生器SMF100A
詳細資料：
主要特點
- ◆ zui大頻率范圍100 kHz 至43.5 GHz
- ◆ 佳的單邊帶相位噪聲，典型值為-120 dBc（10 GHz載波頻率；10 kHz 載波偏移）
- ◆ 高的輸出功率，典型值為+25 dBm
- ◆ 適用于所有領域
o 研發
o 生產
o 服務、維護及維修
- ◆ 可通過GPIB、以太網或USB 進行遠程控制
-
◆ 創新的方框圖操作形式
簡要說明
信號質量、速度和靈活性– 這些是微波信號發生器的關鍵性能。
為了滿足高要求，我們對R&S®SMF100A 微波信號發生器進行了重新設計與開發。制造出了這一款擁有新技術的微波信號發生器，并樹立了新的儀器標準。它覆蓋了研發、生產、服務、維護和維修等眾多應用領域。
產品特性
優異的信號質量
適合在生產中使用
航空和國防應用
- ◆ 性能優異的可選脈沖調制器：
>80 dB 開關比
<10 ns 上升/下降時間
<20 ns 脈沖寬度
功率分析
使用R&S®NRP-Zx 功率傳感器進行標量網絡分析
在沒有頻譜或網絡分析儀的情況下，可通過帶有R&S®SMF-K28 功率分析選件的R&S®SMF100A 微波信號發生器和一個R&S®NRP-Zx 功率傳感器來進行標量網絡分析。比如可以測量帶通濾波器的通帶特性。

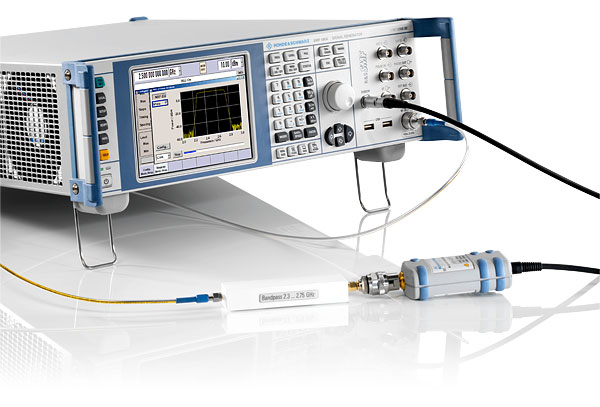

通過R&S®SMF100A 微波信號發生器和安裝有R&S®FSP-B10 選件的R&S®FSQ 信號分析儀來進行標量網絡分析
此濾波器的輸入與RF 輸出相連，而它的輸出與一個R&S®NRP-Zx 功率傳感器相連。功率傳感器連接在R&S®SMF100A 上進行設置。R&S®SMF100A 按照輸入的頻率范圍執行測量，并顯示此帶通濾波器的通帶。此時可對濾波器進行手動調節，并且可直接在R&S®SMF100A 實時顯示調整結果。

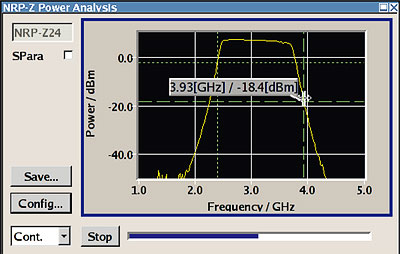

由R&S®SMF100A（安裝有R&S®SMF-K28 功率分析選件）顯示的帶通濾波器的特性
R&S®SMF100A 上的設置
用戶自定義的外部頻率響應校正
功率放大器等被測設備（DUT）總具有一定的頻率響應。在此情況下，信號發生器需要對頻率響應進行補償。R&S®SMF100A 專門針對這一應用提供了用戶校正功能。對于一個需要校正的已知頻率響應，可以輸入作為頻率函數的電平校正值。在這些頻率點之間將進行校正值的自動插補。
為了將此過程簡化，只需按一個按鈕之后，R&S®SMF100A 也可通過使用外部R&S 功率傳感器自動校正電平，并給出校正
值。

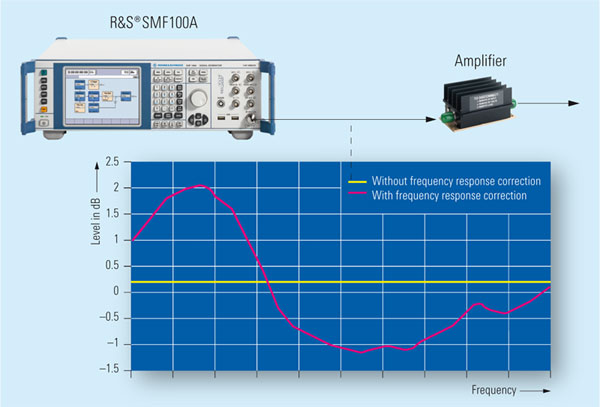

行頻率響應校正（紅色）和沒有進行頻率響應校正（黃色）時R&S®SMF100A 微波信號發生器的輸出電平

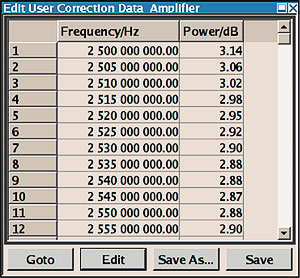

帶有頻率和電平校正值（單位分別為Hz 和dB）的用戶校正表
靈活的脈沖串
為了生成更為復雜的脈沖，R&S®SMF100A 基于它的脈沖調制器和脈沖發生器、并使用R&S®SMF-K27 脈沖串選件便能夠提供一個全新的功能。與單脈沖或雙脈沖不同，“脈沖串”是各種不同脈沖的組合，它們可以是周期或非周期脈沖組。通過內置的可選脈沖發生器，便可以生成這些通常用于雷達應用的“脈沖串”。脈沖寬度和脈沖暫停時間可分別針對每個脈沖單獨設置。這樣就可以生成交錯脈沖，或?qū)⒍秳討?yīng)用于脈沖寬度及脈沖暫停時間。
與ARB 解決方案不同，這種方法的zui大優點是脈沖調制器的開/關比、上升和下降時間等性能要好得多。
單脈沖
雙脈沖
脈沖串（使用R&S®SMF-K27 脈沖串選件）
適合各種用途
直觀操作
多種接口
