產品簡介
HD-S5600系列流量積算儀，流量顯示儀適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。
公司簡介
大連虹潤電子有限公司2002年創建于美麗的海濱城市 --大連，公司創建以來始終本著合作共贏的現代企業經營模式，為客戶提供質量可靠、穩定性高的工業自動化控制儀表。儀表產品廣泛應用于航天、軍工、石油、化工、水利、電力、冶金、船舶、食品、醫藥、輕工、暖通、環保等領域，贏得了用戶的廣泛認可和信賴。并為客戶提供檢修、系統改造和新建工程的儀表配套及自控解決方案。
同時，為了好地滿足對產品有不同需求的客戶，我們也廣泛的與國內外知名廠商強強聯手協作，代理經銷工業自動化控制儀器儀表、機電產品等。我們努力的精神和真誠的態度以及在工作上的業績也得到了同行業的關注和信任，大連虹潤電子有限公司以其體貼完善的服務贏得的信譽使我們成為國內著名的儀表代理供應商，我們是您值得信懶的合作伙伴。
“誠信守諾，思利及人”是大連虹潤電子有限公司一直遵循的原則，客戶的要求和愿望是我們努力的目標，“為您服務”是我們永恒不變的承諾。我們真誠的希望您能繼續給予我們多的關注和支持，期待與您的合作！
展開
產品說明
HD-S5600系列流量積算控制儀
|
概述
|
|
HD-S5600系列流量積算控制儀針對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于液體、一般氣體、過熱蒸汽、飽和蒸汽等的流量積算測量控制。
雙屏LED數碼顯示，具有寬的顯示測量范圍，可顯示整五位的瞬時流量測量值、溫度/壓力補償測量值、流量（差壓、頻率）測量值等，及整十一位的流量累積測量值，0.2％級測量精度。
具備37種信號輸入功能，可配接各種差壓信號（孔板裝置）、線性信號（電磁流量計）及脈沖信號（渦街流量計），可自由選擇多種補償方式（溫度補償、壓力補償、溫壓補償等）
采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度高的積算控制，內置多種流量積算公式，適應各測量場合，帶流量系數K自動演算功能
簡單的容錯功能：溫度、壓力補償測量信號異常時，用對應的手動設定值進行補償運算
特殊設計的WDT電路、上電復位電路和斷電數據保護電路確保儀表通電運行正常；內置33V干電池，斷電數據不丟失，斷電數據保護不用后備電源，保護時間不低于3年
可對測量介質進行定量/批量控制(帶啟動、停止、清零功能)
可帶兩路模擬量變送輸出。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動、定時、報警打印功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
參數設定密碼鎖定，參數設置斷電保存，具備參數恢復出廠設定功能。

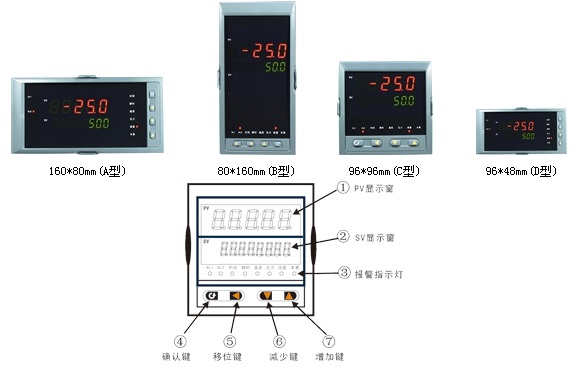

儀表面板
|
|
儀表選型
|
|
HD-S5600□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾
|
|
①規格尺寸
|
②一路流量信號輸入分度號
③第二路壓力補償輸入分度號
④第三路溫度補償輸入分度號
|
|
代碼
|
寬*高*深
|
代碼
|
分度號（測量范圍）
|
|
A
B
C
D
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
|
X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56
|
無輸入信號
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
脈沖輸入(0～10KHz)
全切換
特殊規格
|
|
⑤變送輸出1（OUT1）
|
|
代碼
|
輸出類型（負載電阻RL）
|
|
X
0
1
2
3
4
5
8
|
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
|
|
⑥變送輸出2（OUT2）
|
|
代碼
|
輸出類型（負載電阻RL）
|
|
X
0
1
2
3
4
5
8
|
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊規格
|
|
⑦報警輸出（繼電器接點輸出）
|
|
代碼
|
報警限數
|
|
X
1
2
|
無輸出
1限報警
2限報警
|
|
⑧通訊輸出/外部事件輸入
|
|
代碼
|
通訊接口/數字量輸入接口
|
|
X
D1
D2
D3
Y
|
無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
啟動、停止、清零
|
|
⑨饋電輸出
|
⑩供電電源
|
|
代碼
|
饋電輸出（輸出電壓）
|
代碼
|
電壓范圍
|
|
X
1P
2P
|
無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”
表示一路12V，第二路24V饋電輸出。
|
A
D
|
AC/DC 100-240V(50/60Hz)
DC 20-29V
|
|
⑾備注
|
|
|
|
|
備注：
|
|
1、選型中③、④項輸入分度號選擇“X”無輸入分度號時，表示無補償流量積算控制儀。
2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
4、壓力補償通道輸入類型只選擇電壓或者電流信號；流量通道輸入類型只選擇電壓、電流或者脈沖輸入，其中脈沖輸入只針對流量通道選擇。
5、如渦街流量計需使用配電功能，可將第二路變送輸出作為配電功能，此時第二路變送輸出無效。
6、脈沖信號輸入時,儀表不能選擇第二路變送輸出。
例1：HD-S5600A-27/X/X-0/X/2/X/X-A(無補償)
型號描述:外形尺寸:160*80mm（寬*高），流量信號：4-20mA，變送輸出：4-20mA，報警方式：2限報警，供電電源：AC100-240V。
例2：HD-S5600A-27/27/14-0/X/2/X/X-A(溫壓補償)
型號描述:外形尺寸:160*80mm（寬*高），流量信號：4-20mA，壓力補償：4-20mA，溫度補償：Pt100，變送輸出：4-20mA，報警方式：2限報警，供電電源：AC100-240V。
|
