smc電磁閥接線方法,smc電磁閥示意圖原理3通電法判斷主副閥線圈 從電磁閥進油口吹氣，通則為主閥，與①對應的引線為主閥線，接電磁閥控制板主閥出線;不通或微通則為副閥，與①對應的引線為副閥線，接電磁閥控板副閥出線即可。

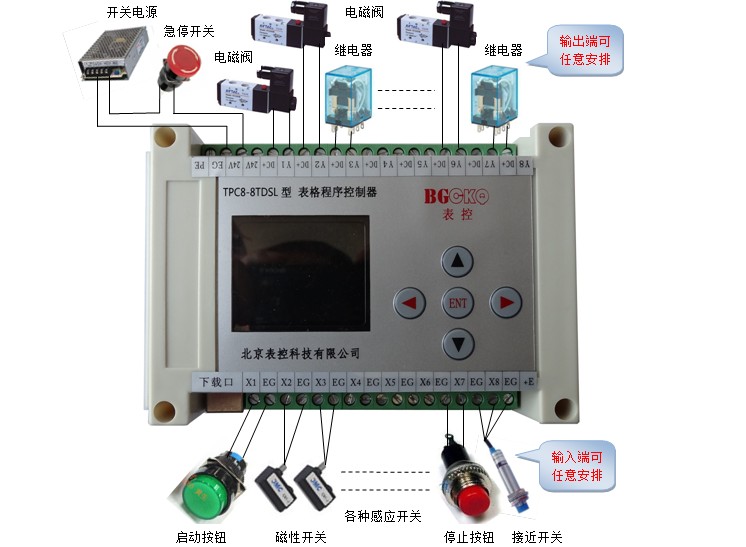

smc電磁閥接線方法,smc電磁閥示意圖原理
電磁閥接線方法

1、將固定控制板的三個螺釘改為M4x 35六棱絲柱，將電磁閥控制板固定在六棱絲柱上，兩板之間加墊緣紙。

　 　2、電磁閥控制板公共進線從下面電機控制板上進線端B點取出(B點接線較少)，主閥輸出線與副閥輸出線由各自對應的端子取出后進入防爆接線盒(此時應將接線盒與電源盒間的連線由原來的四芯改為五芯)。與防爆接線盒中的一根零線匯合，三根線再一同進入電磁閥。

　 　3、電磁閥的副閥控制線(EM2)接接線板上TO端子(或接電機控制板上的MT接線端)。主閥控制線(EMl)接接線板上OA端子(此時應將電源盒至接線板間的十5V組、十12V組、十MT組的其中一組線由原兩芯改為三芯線)，主副閥控制線兩“—”端，接在電機控制板十MT組的。—”端。

　 　4、電磁閥的主、副閥判斷(電磁閥引出三根線中，一般情況下雙色線為副閥線，棕色線為

smc電磁閥接線方法,smc電磁閥示意圖原理

　 　smc電磁閥接線方法,smc電磁閥示意圖原理
主閥線，蘭色線為零線)：

　 　(1)、調線法：由于電磁閥為雙線圈，引出線為三芯，如是四芯，則其中一根接閥外殼，為接地線。(用萬用表電阻檔可測出)其內部接線。用萬用表歐姆檔(x100)找出①端接零線，(主副閥線圈阻值相同)②、⑦則分別接電磁閥控制板主、副閥輸出線。預置油量開機測試，如關機前有小流量則接線正確，如無小流量，調換②、③線即可。

　 　(2)、通電法：安裝電磁閥前先用萬用表歐姆檔(x100)找出①端接零線。另外②、③兩根則為主、副閥線，因電磁閥為220V交流供電，故將①②或①③兩根線接入220V電源。

　 　3通電法判斷主副閥線圈

　 　從電磁閥進油口吹氣，通則為主閥，與①對應的引線為主閥線，接電磁閥控制板主閥出線;不通或微通則為副閥，與①對應的引線為副閥線，接電磁閥控板副閥出線即可。

電磁閥接線注意事項

1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝；

2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作；

3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用；

4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器；

5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
