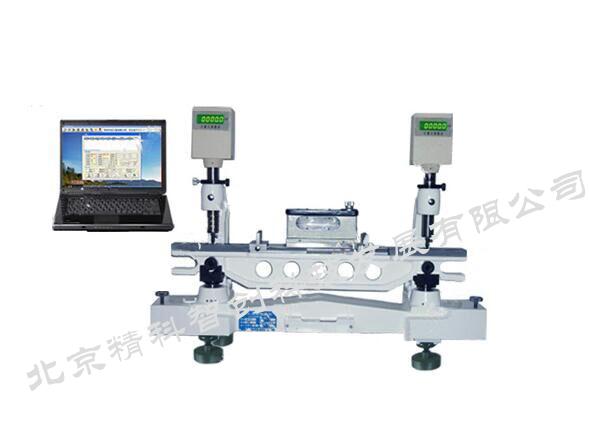

JKZC-GX1型新光柵式數顯小角度檢查儀,是的測量小角度的示值檢定儀器。
一.結構
主標準采用兩個的光柵傳感器為定位指示計(電子細分電路、單片機、LED顯示)及跨度為500mm的特制的工作面、兩端裝有筋形臺面、調整結構、組成。
二、工作原理:

     由兩個光柵式測微儀作為定位與對零,利用光柵式測微儀的測量范圍大的特點,可替代量塊,手動微調部分組合產生標準角度,以此來檢定被檢量具的角度誤差。儀器上的兩個指示計A和B,作為定位及產生的角度用。其測量軸線間的距離為(500mm±0.02),在兩指示計的球面測頭與筋條形臺面之間,一般各放置一塊尺寸為1mm的量塊,也可以只在一個指示計的測頭下,放置一塊尺寸1mm的量塊。調整指示計,使其示值于零位后。根據被檢角度大小,選擇另一尺寸的量塊(現用光柵系統替代無需再用量塊),去替換一指示計測頭下的量塊(可用光柵系統替代),并借助升降微動螺釘,調整橋形工作臺,使之改變角位,直至使兩指示計的示值于原來位置(零位),這時儀器產生了所需的標準角度α,被檢角度與此角度α進行比較面得出結果。
三、技術參數:
1、符合JJG300-2002小角度檢查儀規程
2、兩指示計測量軸線之間的距離:(500±0.02)mm
3、測量范圍:                                   0～70'
4、光柵式測微儀分度值:                0.05μm
5、光柵式測微儀量程:                    0～10mm
6、兩個光柵式測微儀誤差:            ≤(0.4＋0.008L)?μm
7、兩個光柵式測微儀重復性:        ≤0.2μm
8、帶筋工作臺平面度:                    ≤1μm
8、平工作臺平面度:                        ≤2μm
9、指示計軸線平行度:                    ≤0.02mm
10、體    積:                                    (710210380)mm
11、重    量                                     約58kg
四.用途
主要用于檢測自準直儀、合像水平儀,電子水平儀等計量儀器的示值誤差。廣泛用于計量檢測部門及企業計量室。
五.特點
1.數據觀察直觀(LED數碼管顯示)
2.光柵式測微儀行程大(省去了替換量塊,減少了復雜計算及評定)
3.檢定時操作方便(儀器示值對零簡單)
4.升級空間大(預留計算機接口)
六、儀器配置

1 小角度檢查儀      1臺
2 V型架                    2個
3 光柵式數顯測微儀2套
4 調整支腳               3套
5 儀器控置箱           1個
6 出廠合格證          1份
7 保修卡                  1份
8 說明書                  1份
9 裝箱單                  1份
