一體化V錐流量計V錐流量計(V-cone flowmeter)是一種根據質量守恒定律和能量守恒定律來測量管內流體流量的差壓式儀表。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的流量計。由V錐傳感器和差壓變送器組合而成的V錐流量計，可測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量。一體化V錐流量計,差壓式氣體流量計是以一個同軸安裝在測量管內的尖圓錐體為節流件的差壓式流量測量裝置。它是一種基于文丘里管測量原理，并集經典文丘里管、環形孔板和耐磨孔板優點于一體的節流裝置。

一體化V錐流量計的特點：

精度高，重復性好，量程比寬

直管段要求低，流體的流態整形

長期穩定性能好，信號穩定性好

流體的低壓損，V錐體β系數計算范圍寬

V錐流量傳感器的管內無滯留區域，不同的物料混合

流量計是純機械體，因此耐高溫、耐高壓、耐腐蝕及不怕振動

可測的流體廣泛（液體、氣體、蒸汽），測量范圍寬（微小流量～大流量）

一體化V錐流量計的技術特點：
1、安裝要求低：前0～3D直管道，后0～1D直管段；
2、量程比寬：通常為10∶1，選擇合適的參數zui高可做到50∶1；
3、壓損小：同樣的β值，壓損是孔板1/3～1/5；
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；
5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；
6、長期穩定性好：β值可長期不變，并保證長期測量；
7、精度高：0.5級；
8、重復性好：優于0.1%；
9、信號穩定："信號波動"是孔板的1/10；
10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
11、口徑范圍寬：DN25～DN2000；
12、可測高溫、高壓介質：工作溫度zui高850℃, zui大壓力40MPa；
13、可測臟污介質(焦爐煤氣、高爐煤氣、原料油、渣油等)；
14、可測氣液兩相介質(濕氣、冷凝水等)；

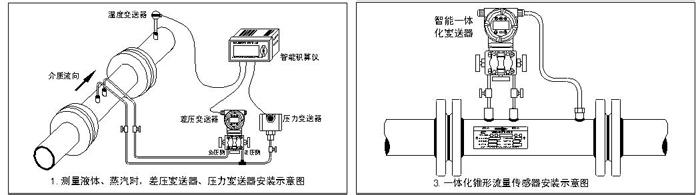

一體化V錐流量計,差壓式氣體流量計幾種安裝方式

1.法蘭型

連接方式：法蘭(平焊和對焊)
口徑：DN15～DN2000
取壓方式：承插焊,法蘭,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應用：液體,氣體,蒸汽
適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。

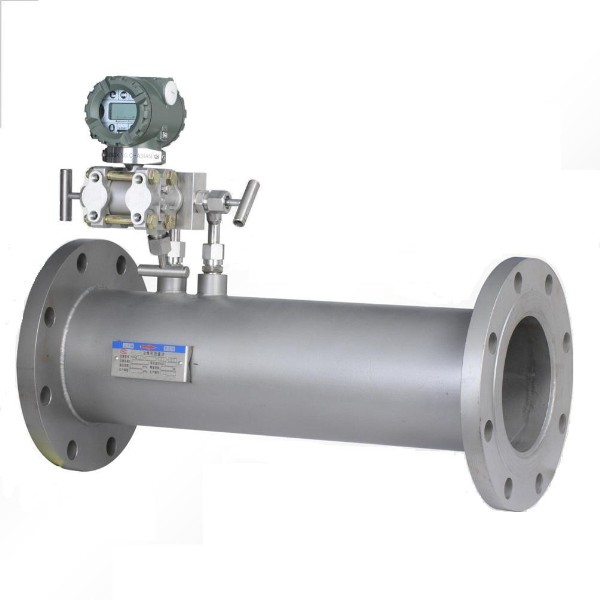

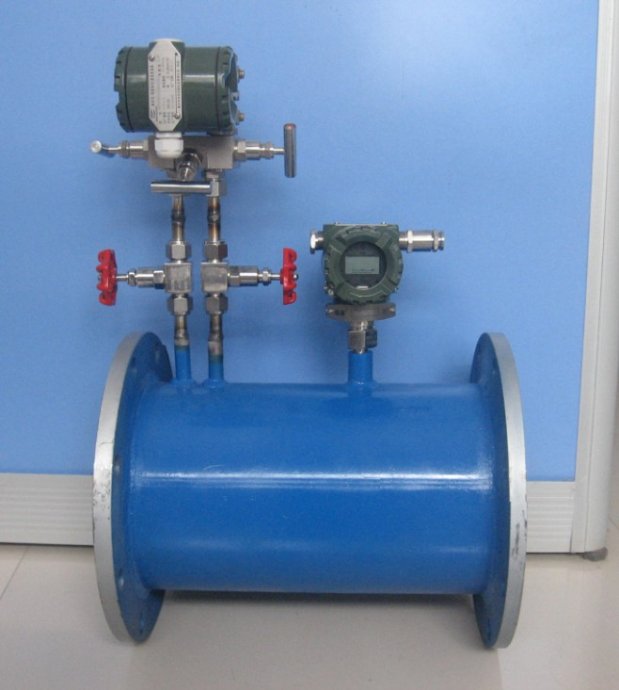

法蘭型V錐流量傳感器

2．直接焊接型

連接方式：直接焊接到工藝管線
口徑：DN15～DN2000
取壓方式：承插焊,法蘭,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應用：輸油管,輸氣管,蒸汽管網,高壓工藝管線

3．夾持型

連接方式：法蘭端面對夾
口徑：DN15～DN150
取壓方式：承插焊,螺紋
壓力：0～40MPa
溫度：-40～850℃
材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)
應用：液體,氣體,蒸汽

 一體化V錐流量計選型說明
