價格：電議
所在地：山東 濟南市
型號：TJK-100/TJK-200
更新時間：2020-04-02
瀏覽次數：877
公司地址：濟南市槐蔭區新沙工業園
趙先生(先生) 銷售負責人

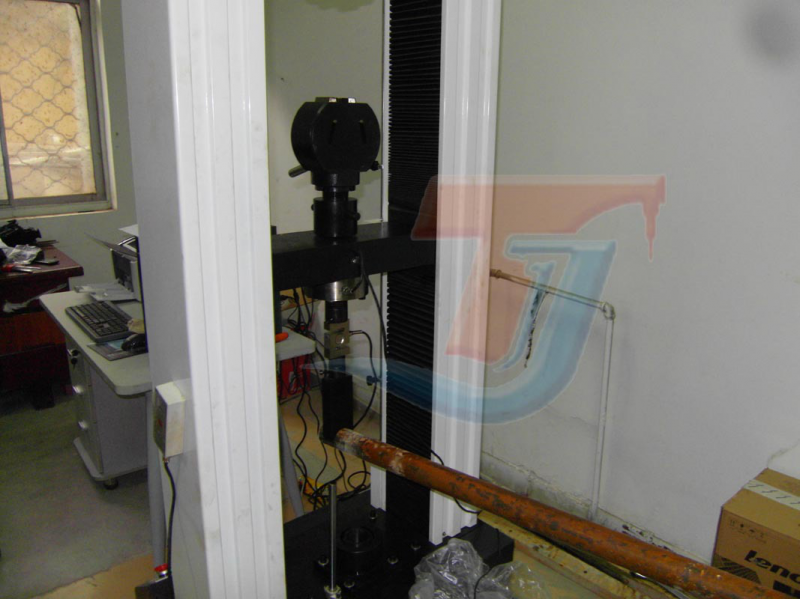

TJK-200腳手架扣件試驗機該試驗機主體結構為雙絲杠門式結構，雙試驗空間，其中上空間為拉伸空間，下空間為壓縮空間，進行試驗力校準時應將標準測力計放在工作臺上。主機的右側為計算機控制顯示部分。整機結構大方，操作方便。
二、概述
本試驗機采用交流伺服電機及調速系統一體化結構驅動皮帶輪減速系統，經減速后帶動滾珠絲杠副進行加載。電氣部分包括負荷測量系統和位移測量系統組成。所有的控制參數及測量結果均可以實時顯示，并具有過載保護等功能。
三、主要技術指標
1. zui大試驗力 200kN
2. 試驗力準確度 ±1%
3. 測力范圍： 2%-FS
4. 橫梁移動速度 0.01~~500mm/min
5. 橫梁位移量0~~600mm
6. 有效試驗寬度：400mm
7. 計算機顯示內容：試驗力、位移、峰值、運行狀態、運行速度、試驗力檔位、拉伸力—位移曲線等參數
8. 主機重量：約800kg
9. 試驗機尺寸： 1100×700×2300mm
10. 電源功率：1.5kW 220V
一、主要用途
TJK-100腳手架扣件試驗機該設備主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。
二、使用標準：
GB15831-2006《鋼管腳手架扣件力學性能試驗方法》
三、檢測參數要求
|
檢測參數 |
扣件形式 |
參數要求 |
|
GB15831-2006《鋼管腳手架扣件力學性能試驗方法》 |
||
|
抗滑試驗 |
直角扣件 |
P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜ |
|
|
旋轉扣件 |
P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜ |
|
抗破壞試驗 |
直角扣件 |
P=25KN時，扣件各部位不應破壞 |
|
|
旋轉扣件 |
P=17KN時，扣件各部位不應破壞 |
|
扭轉剛度試驗 |
直角扣件 |
扭力矩為900N •m，f≤70㎜ |
|
抗拉試驗 |
對接扣件 |
P=4KN時，Δ≤2㎜ |
|
抗壓試驗 |
底座扣件 |
P=50KN時，扣件各部位不應破壞 |
四、機構介紹

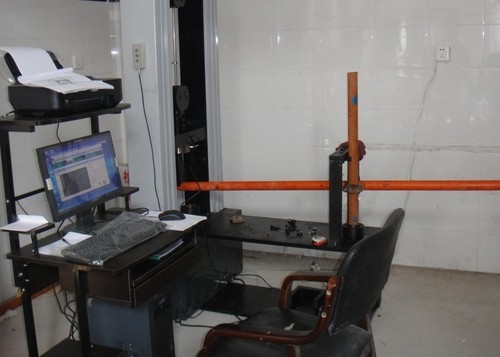

該試驗機由主機、計算機控制系統及附具組成，具體見外觀示意圖。
1.主機部分
主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。
2.電氣部分
電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。控制器直接插在計算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
3.限位開關
安裝在主機側面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現： 撞壞傳感器、甚至撞彎橫梁。
4.數據處理
PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。
六、儀器特點
6.1該機完全按照標準GB/T16491—1996《電子試驗機》、GB2611—92《試驗機通用技術要求》、JJF1103-2003《試驗機計算機數據采集系統評定》、GB/T16825—1997《拉力試驗機檢驗》制造。完全符合GB/T228-2010《金屬材料室溫拉伸試驗方法》、GB/T7314-2005《金屬材料室溫壓縮試驗方法》、GB/T14452-1993《金屬材料彎曲力學性能試驗方法》、GB/T15831-2006《鋼管腳手架扣件》、GB 24911-2010《碗扣式鋼管腳手架構件》等標準，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理。
6.2、全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線。試驗力、位移、變形和試驗曲線隨試驗過程動態顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標器完成，大地方便了使用。
6.3、實現了試驗力、變形、位移的多種控制，具有試驗過程控制模式智能設置系統，用戶可以根據自己的需要設置試驗過程、以及試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗過程。
6.4、自動停機：試樣斷裂后，移動橫梁自動停止或者試驗結束后自動返回初始位置，方便客戶繼續做實驗。（“自動返回”功能客戶可任意設定）
6.5、自動換檔（當選擇分檔測量時）：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性；
6.6、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
6.7、自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
6.8、自動保存：試驗結束，試驗數據和曲線自動保存；
6.9、批量試驗：對相同參數的試樣，一次設定后可順次完成；
6.10、曲線編輯：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
6.11、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；
6.12、試驗報告：可按用戶要求的格式編制報告并打印；
6.13、自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
6.14、保護功能: 該機具有超載和機械限位兩種保護方式,即超過zui大負荷的3%自動停機；在上升或下降時碰到機械限位自動停機。
6.15、無污染、噪音低，效率高。
主要產品：
試驗機，液壓試驗機，電子試驗機，壓力試驗機，沖擊試驗機，鋼管扣件試驗機，井蓋壓力試驗機，彈簧試驗機，扭轉試驗機，疲勞試驗機，高強度螺栓檢測儀，各種非標試驗機。
