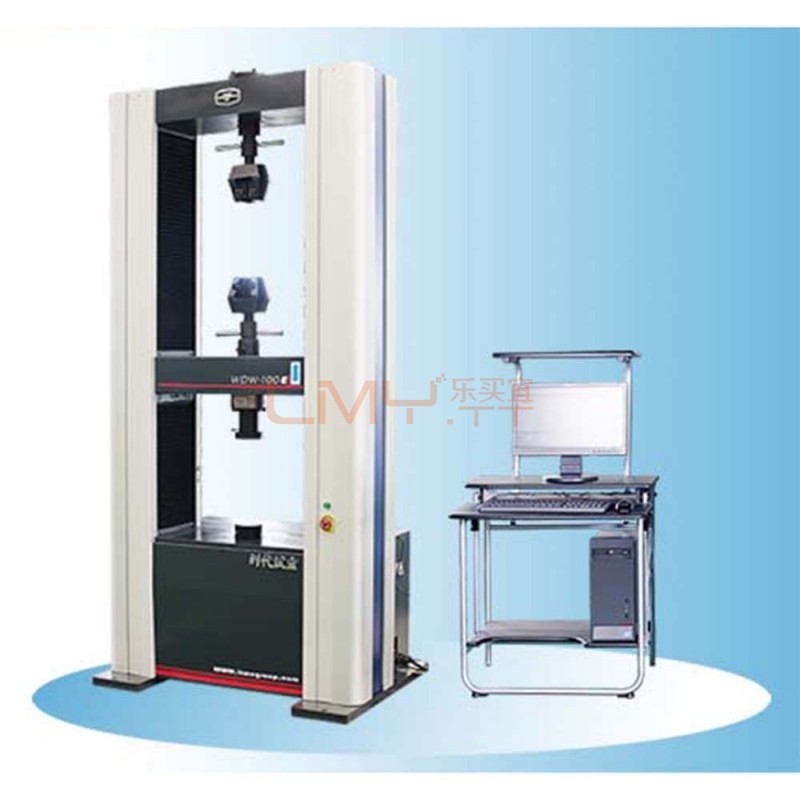

WDW-100E微機控制電子試驗機是我公司在原有機器的基礎上進一步完善且滿足標準GB/T16491-2008 《電子試驗機》 而設計的整機。該產品外觀新穎、特點鮮明、通用性強。該試驗機采用上、可靠的電子試驗機的主機結構、日本松下公司生產的交流伺服調速系統和電機。PC機控制系統實現了試驗力、試樣變形和橫梁位移等參教的閉環控制和符合標準GB/T228.1-2010《金厲材料拉伸試驗第1部分：室溫試驗方法》要求的數據處理，實現了試驗力、試驗力蜂值、橫梁位移、試樣變形及試驗曲線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外，家實現了金屬薄板r值、n值的自動測量與處理，特別設計的控制模式智能設置系統和網絡數據庠技術的應用，使該試驗機在技術上達到了水平。

   1.主機機構：

   單傳感器.雙空間結構，雙空間機型在使用時拉伸或試驗傳感器的受力方向都是一致的，避免了傳感器雙向受力。

   2.關鍵零件的加工：

   關鍵零件均采用日本進口大型加工中心加工，且配以無見習滾珠絲桿傳動，從而有效保證了試驗機的準確度和試驗機的耐久性

   3.鋁合金外型：

   于機架外的流水型鋁型材外罩以及鑲嵌式裝飾條可根據用戶要求定制色彩，且易于機器的維護。

   4.主機機架：

   采用離精度、無間隙滾珠絲杠，提離了傳動效率和位移精度。采用高強度光杠固定上橫梁及工作臺面，構成高剛性的光機結構。

   5.夾具：

   操作方便，夾持可靠的各種材料的專用夾具。

   6.遙控食：

   具有手動控制、電動等功能。

   7.試驗力測量裝置：

   采用高穩定性、應變式力傳感器（美國進口）,確保試驗力示值誤差限在±0.5%以內，可同時使用多個傳感器，實現寬范圍的試驗力測量。

   8.急停：

   在遇到意外情況下，能夠可靠、迅速的鎖定設備。

   9.控制傳動系統：

   采用進口全數字式交流伺服器，控制.高響應頻率的交流伺服電機，保證傳動系統的效率高、噪音低、傳動平穩，并且保證速度示值允許誤差限在±0.2%以內。

   10.微機控制系統：

   虛擬儀器技術的應用，使試驗力、變形、試驗曲線和所有的人機交互操作所需按扭均在屏幕上"真實”的顯示出來，所有操作只要一只鼠標賽就能完成。

   11.試金控制器：

   試金的控制器，的實現試驗機閉環控制功能的高境界。
