價格：電議
所在地：上海

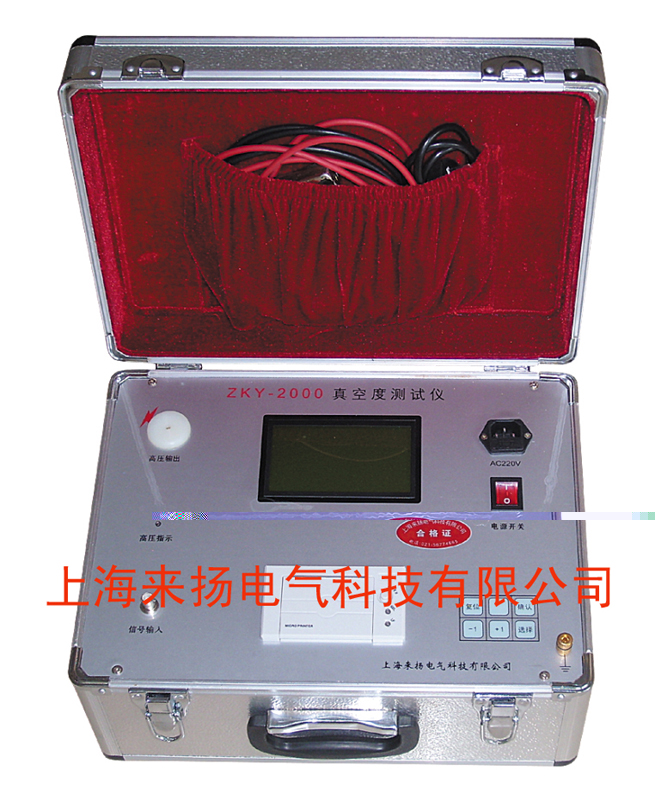

型號：ZKY-2000
更新時間：2017-06-29
瀏覽次數：1218
公司地址：上海市閘北區汶水路8號
林峰(先生) 經理
是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。
是真空滅弧室的真空度的鑒定設備，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。
測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。
二、ZKY-2000斷路器真空測試儀測試原理
將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。
三、技術參數
1.真空度測量范圍： 9.999×10-1～1×10-5
2.離子電流測量范圍： 9.999×10-1～1×10-7
3.測 量 誤 差： ＜5%
4.測 量 分 辨 率： 10-5pa
5.允許環境溫度： -20℃～50℃
6.空 氣 濕 度： ≤80%RH
7.電 源： AC，220V，50Hz±10%
8.外 型 尺 寸： 420×290×210（mm）
9.高 壓 輸 出： 脈沖≤4kV15kHz
⒑重 量： 8kg
四、ZKY-2000斷路器真空測試儀使用方法
（1）本儀器分兩種用途使用：
1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。
2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用
于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。
（2）連線：
使滅弧室觸頭至于分狀態，將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空
注意：使用前儀器必須良好接地！ 。檢查連線正確后便可開機。
將儀器的電源開啟后，顯示屏顯示菜單如下圖：
（3）管型選擇：
測量時，先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。
1、管型選擇操作方式：
按[選擇鍵]，使[◢◢]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替。
2、測量
按[選擇鍵]使[◢◢]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。
3、打印：
若需打印測試數據，則按[確認鍵]返回主菜單，按[選擇鍵]使[◢◢]至打印測試數據，再按[打印鍵]，即可打印出所有測量數據。
4、如果沒有可代用的參數，則可按[選擇鍵]使[◢◢]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。
六、硬件構造
的硬件大致分為四部分
1、CPU主控單元
該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓單元所需的脈沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的時序控制，該單元是整個系統的主體。
2、高壓控制板
高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。
3、按鍵與顯示板
按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。
顯示部分用于顯示系統的各種參數。
4、打印機
用于打印輸出所測量的參數，打印結果如下所示：
TESTED BUIC-Ⅲ TESTED BYUC-Ⅲ
PRESSURE：3.260E-5Pa CURRENT：2.621E-6A
（真空度值） （漏電流值）
TUBE NO： （管編號） TUBE NO： （管編號）
TUBE TYPE：（管型） TUBE TYPE：（管型）
DATE： （日期） DATE： （日期）
TEST REPORT TEST REPORT
（檢驗記錄） （檢驗記錄）
七、使用注意事項
1、屬儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。
2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因為表面不清潔可能使漏電的變化值大于電離電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較。
3、使用時，高壓輸出線不得觸及人體，以防觸電。
4、高壓指示燈亮時，不要觸及高壓線，以防觸電。
5、拆裝打印紙在儀器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。
6、無任何用戶可維修的部件,如出現故障,請專業人員維修,或與供應商聯系,切勿擅自打開儀器,以免發生意外或造成不必要的損失。
7、真空度測量范圍在9.999×10-1～1×10-5之間,離子電流測量范圍在9.999×10-1～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于500uA時建議該真空管報廢。
8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內, 本儀器則拒檢測，返回初始狀態。
（注：擊穿后，儀器有可能出現顯示不正常，此時，從新開機后儀器回到正常狀態，本儀器切勿超常時間工作。）
八、附件
1、信號輸入線 一根 2、 、保險絲 二只
3、電源線 一根 4、使用說明書 一份
5、合格證保修卡 一份 6、打印紙 二卷
附錄
1、JB 3855-1996
用以裝配真空斷路器的真空滅弧室的氣體壓力應低于1.33×10-3 Pa ；
2、DL 403-91
在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2 Pa 。
管型參數表
|
管型號 |
真空管型號 |
曾用型號 |
外徑（mm） |
|
宇光電工廠產品 |
|||
|
01 |
ZMD-10-20（25） |
100 |
|
|
02 |
ZMD-10-6.3 |
88 |
|
|
遼寧電子管廠產品 |
|||
|
03 |
TD-12/630-16 |
79 |
|
|
04 |
TF-12/630-16 |
40 |
|
|
05 |
TD-12/1600-31.5B |
98 |
|
|
06 |
TF-12/630-20 |
75 |
|
|
寶光電工廠產品 |
|||
|
07 |
BJ200 |
70 |
|
|
08 |
BD7A-12/2000-31.5 |
BD410A |
125 |
|
09 |
BD3-12/1000-20 |
BD360 |
145 |
|
10 |
BD7A-12/1250-20B |
BD382 |
110 |
|
11 |
BD310 |
110 |
|
|
12 |
TJ201 |
78.5 |
|
|
13 |
BD11-12/1250-31.5 |
BD390 |
110 |
|
14 |
TD21-40.5/1600-31.5 |
TD810A |
108 |
|
15 |
TD14-12/1600-31. |
TD311A |
106 |
|
16 |
TD312A |
104 |
|
|
17 |
BD381 |
110 |
|
|
18 |
BD11-12/2500-40A |
BD39 |
125 |
|
19 |
TD14-12/1600-31.5B |
TD3111A |
106 |
|
20 |
TD14-12/2500-40A |
TD3211A |
125 |
|
21 |
TD3121A |
102 |
|
|
22 |
TD12-12/3150-50 |
TD350A |
154 |
|
23 |
TD321 |
125 |
|
|
24 |
TD311 |
108 |
|
|
25 |
BD11-12/3150-40 |
BD397A |
125 |
|
26 |
TD302A |
92 |
|
