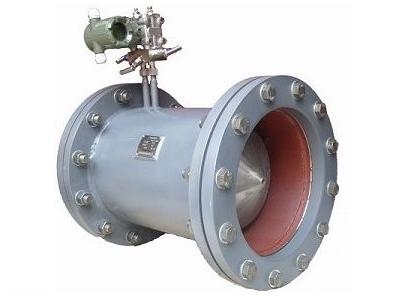

江蘇先達儀表環形孔板節流量計
XD-LGH系列環形孔板流量計是我公司在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。因此環形孔板流量計廣泛應用于臟污介質的流量測量。

工作原理:

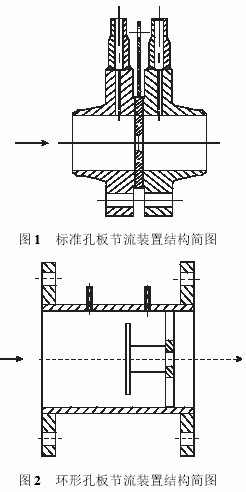

XD-LGH型環形孔板流量計的zui小流通截面是板片中心的圓孔，當流體通過圓孔時因流通面積突然收縮而加速來進行測量流量的，而環形孔板流量計的zui小流通截面是板片的外緣和管內壁形成的圓環，流體通過時因流通面積的突然收縮而加速，流體繞過環形孔板的邊緣時而產生的附面層就會是圓柱形，對流體產生的阻力原理是相近的，因此環形孔板流量計對流-體造成的阻力系數比較相近，這就使兩者有可能具有相近的流出系數

江蘇先達儀表環形孔板節流量計特點:

1、測量含有固體微粒的液體或氣體；
2、 無需長直管段，可在惡劣的管道條件下工作；
3、 適用于飽1和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工
溶液以及各種流體介質的測量；
4、 壓力損失小，功耗低；
5、 在惡劣條件下流出系數穩定，精度高，可靠性好；

江蘇先達儀表環形孔板節流量計產品優點:

環形孔板是在標準孔板的基礎上研發的節流式流量傳感器，由于它采用環形通道式結構，使測量的各種臟污介質在通過孔板與管道之間的環縫時可以輕松通過。
1.適合測量蒸汽、煤氣及冷卻水等臟污介質。
環形孔板流量計“周邊流通，中間阻擋”的特殊結構，使得雜質暢通無阻及停汽時蒸汽形成的冷凝水及時流走，從而提高了工作可靠性和測量精度。
2. 比圓缺孔板、偏心孔板工作可靠，測量準確。
使用環形孔板測量流體流量，不易堵塞取壓孔，因幾何形狀簡單，可以加工和裝配，容易提高測量精度。
3. 采用均壓環結構，減少測量誤差來源。
4. 采用帶遠傳膜盒的差壓變送器，可以測量渣油、重油等臟污介質的流量
5. 適合高溫、高壓流體的流量測量。
環形孔板流量計測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外形尺寸，不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度；測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關，降低加工成本。

江蘇先達儀表環形孔板節流量計主要技術參數

1、公稱通徑：DN50~DN3000
2、工作溫度：-200~450℃
3、公稱壓力：-0.1~40MPa

4、精度：1.0% 1.5% 2.0%

5、連接方式：法蘭連接、焊接連接

江蘇先達儀表環形孔板節流量計環形孔板采用“均壓環"結構．當直管段長度不夠長時．仍能準確測量。例如：在一個90°彎頭的下游．表前有2D長度即可：在一個30°彎頭的下游．表前有0.5D長度既可。
環形孔板采用“焊接方式"連接．適用高溫高壓流體(如過熱蒸汽)，成本低、工作可靠，性能穩定。
環形孔板采用“夾套保溫"結構。適用于易結晶．易汽化等需要加溫或冷卻的流體(如液氨、某些化工產品等)。因此環形孔板流量計廣泛應用于臟污介質的流量測量。

環形孔板適用范圍:

環形孔板流量計主要測量含有固體微粒的液體或氣體可在惡劣的管道條件下工作;適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液、和各種腐蝕性化工溶液以及各種流體介質的測量; 壓力損失小，功耗低;在惡劣條件下流出系數穩定，精度高，可靠性好。          適用于含各種雜質(塵埃、懸浮、沉淀等)的流體，不易堵塞，如各種煤氣、天然氣、燃燒廢氣、循環水、廢水、渣油、重油等。還適用于高溫高壓流體，工作可靠、耐用、成本低，如過熱蒸氣、飽和蒸氣。所以說他的用途是很廣的，在測量時完全可以根據自己需要來使用。

江蘇先達儀表環形孔板節流量計訂購須知:

1,請?zhí)峁┍粶y介質

2,zui大流量,zui小流量,常用流量

3,工作壓力,工作溫度

4,介質密度粘度

5,管徑口徑,材質,內徑,外徑

6,允許壓力損失
