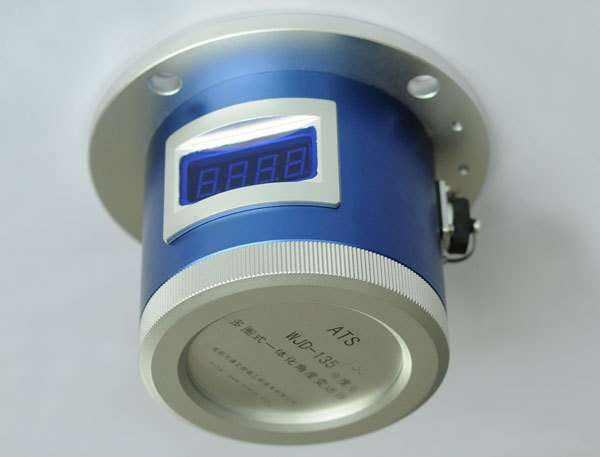

WJD-135多圈式一體化角度變送器是采用單片機為核心的智能一體化角度變送器，該傳感器具有推桿的位置顯示、電位器位置顯示、模擬電流輸出等功能。適用于各種機械開度的監測。數碼管為數碼管顯示為4位，范圍000.0~100.0。推桿的位置和電位器的位置均為百分比顯示。0%對應4mA，對應20mA。

成都哈工智傳科技有限公司是專業從事工業自動化控制的科工貿一體化專業公司。主要從事工業生產過程檢測儀表及自動化控制系統的設計、生產、成套、安裝、調試、維修及培訓。并代理銷售世界知名廠家的相關機電產品。

公司下設工控系統部、機電貿易部、信息網絡事業部、維修培訓服務部。 公司創立至今20多年，為電力、石化、市政、建材、造紙、煙草等行業眾多企業提供工控產品與技術服務，優異的性價比與熱情完善的服務，使公司得以發展，并贏得業界肯定與支持。

公司重視新產品開發，引進國外xianjin技術，開發出一系列有特色的高性價比的新產品。多路溫度變送器、現場操作器、直線位移變送器、角度變送器、重型拉繩變送器、輥面自動堆焊專機、多用途氣刨機、礦粉品位現場快速測定儀等系列產品，以功能齊全，可靠性高，使用方便，價格低等優點，深受用戶歡迎。 也許我們做不到zui好，但我們能夠zui努力！ 我們期待著各界朋友光臨合作！

 WJD-135多圈式一體化角度變送器是采用單片機為核心的智能一體化角度變送器，該傳感器具有推桿的位置顯示、電位器位置顯示、模擬電流輸出等功能。適用于各種機械開度的監測。數碼管為數碼管顯示為4位，范圍000.0~100.0。推桿的位置和電位器的位置均為百分比顯示。0%對應4mA，對應20mA。

詳細介紹：
       一、技術指標：
       顯  示：4位綠色高亮度數碼管
       輸  出：4~20mA
       測量范圍：0~
       電  源：20~28VDC
       外  形：180mm×120mm(直徑×高度)
       安  裝：內六角螺絲4個（M12×20）

       二、操作說明：
       變送器上電自檢正常后“工作”指示燈亮，變送器處于正常工作狀態，信號輸出值和顯示值對應當前電動推桿位置。否則4個指示燈全部閃爍，電位器開路時數碼管顯示Er01，短路時顯示Er02，出為0mA。
       工作狀態下同時按“SET”和“▲”按鍵并保持2秒后進入設置狀態，按“SET”鍵可在“位置”、“零點”、“量程”三個狀態之間循環切換，相應的指示燈被點亮并閃爍。
       “位置”亮，此時數碼管以百分數方式顯示當前電位器電阻值與總電阻值的百分比值（不能修改）。
       “零點”燈閃爍，此時數碼管以百分數方式顯示當前電動推桿位置。
       “量程”燈閃爍，此時數碼管以百分數方式顯示當前電動推桿位置。
       同時按“SET”和“▼”按鍵退出參數設置狀態， 5分鐘不按任何鍵也會自動退出設置狀態。

       三、標定步驟：
       檢查和調整電位器位置：
       該步驟的目的是保證電動推桿全行程范圍內電位器阻值在合理范圍。
       先將電動推桿調整到零位（全關），按“SET”改變工作狀態，使“位置”燈閃爍，此時數碼管以百分數顯示電位器當前電阻值。電動推桿零點應對應電位器阻值為10%~15%如果不在此范圍請取下中心位置齒輪后旋動另一個齒輪調整電位器阻值，調整完畢將齒輪恢復，進行完上一個步驟后將電動推桿調整到滿度（全開）位置，設置變送器在“位置”狀態。檢查數碼管顯示值，此時電動推桿滿度對應電位器阻值應在50~90%范圍內。
       如不在此范圍需要調整減速比，請打開齒輪罩對調兩個齒輪位置，在對調前請先將電動推桿回到零位后再取下齒輪，以免改變上一步已經調整好了的零位。
       如果在上一步驟中對調了兩個齒輪位置后仍然不能使電動推桿滿度對應電位器阻值應在50 ~ 80%范圍內，則需要檢查進料裝置機械位置是否有問題，主要檢查推桿行程是否在設計范圍內，機械上有沒有卡阻現象，變送器和推桿的絲桿連接軟軸是否松動或滑脫。
       在電動推桿行走期間數碼管顯示值應隨推桿位置變化而連續變化，否則可能是變送器有故障。
