QCT-10Kg輕型觸探儀,該儀器主要是利用一定的錘擊動能，對地基土作出工程地質評價

天津市亞興自動化實驗儀器廠經國家相關部門批準注冊，是一家以專業生產研發檢測設備為主的獨資企業。
我廠成立多年來專業致力于研發高科技智能自動化實驗設備，我廠有專業的研發隊伍20于人，其中研究生2人，本科生5人，信息自動化人才10于人并與多所建筑大學研究生導師合作研發出了多種享有自主知識產權的高精度檢測儀器設備，先后在三峽水利樞紐，青藏鐵路，沈丹高速，赤朝高速，沈陽地鐵，五愛隧道，南水北調，哈大鐵路，京滬高鐵等國家一系列的重大工程項目中多次中標并贏得了廣大用戶的一致好評。
我廠并有專業的升級改造售后服務人員5名24小時為您竭誠服務以解決您在設備使用過程中的后顧只憂。
我廠研發主營范圍：鋼筋檢測儀器，混凝土檢測儀器、水泥物檢分析儀器、土工檢測儀器，砂石檢測儀器、陶瓷磚檢測儀器，瀝青檢測儀器、無損檢測儀器，測繪測量儀器等實驗室檢測分析儀器。
公司位于中國天津東麗區華明鎮空港物流工業區。
天津市亞興自動化實驗儀器廠本著“客戶第一，誠信至上”的原則，與多家企業建立了長期的合作關系。
因 為 專 業 所 以 卓 越
亞興自動化儀器，儀器行業領跑者。
亞興自動化儀器，儀器行業風向標。
亞興自動化儀器，儀器設備救援專家。
熱誠歡迎各界朋友前來參觀、考察、洽談業務。

天津亞興自動化實驗儀器廠生產研發的QCT-10Kg輕型觸探儀，該儀器主要是利用一定的錘擊動能，對地基土作出工程地質評價。輕型觸探儀為規范公路工程建設中路基不適宜地基土(包括淤泥、淤泥質土、過濕土等)的清除行為，依據《公路路基設計規范》(JTG D30-2004)、《公路路基施工技術規范上海雷韻試驗儀器 》(JTG F10-2006)、《公路工程地質勘察規范》(JTJ 064-98)等規定，結合我省實際，特制定本暫行規定。

QCT-10Kg輕型觸探儀 技術參數：

錘重10kg±10g

落高500mm

貫入錘錘度60°

貫入錘角zui大直徑40mm

QCT-10Kg輕型觸探儀使用說明
1、填筑路堤地基承載力要求見表一、表二、表三：
一級公路、高速公路填筑路堤地基承載力要求表 表一
路堤高度(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承載力要求f 0 (kPa) ≥130 ≥125 ≥130 ≥145 ≥155 ≥170
標準輕型動力觸探擊數N30(擊) ≥18 ≥17 ≥18 ≥20 ≥21 ≥23
標準貫入試驗擊數N(擊) ≥5 ≥4 ≥5 ≥5 ≥6 ≥6
荷蘭輕型動力觸探擊數N20 (擊) ≥10 ≥9 ≥10 ≥11 ≥12 ≥14
二級公路填筑路堤地基承載力要求表 表二
路堤高度(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承載力要求f 0 (kPa) ≥125 ≥120 ≥125 ≥130 ≥145 ≥160
標準輕型動力觸探擊數N30(擊) ≥17 ≥16 ≥17 ≥19 ≥20 ≥22
標準貫入試驗擊數N(擊) ≥4 ≥4 ≥4 ≥5 ≥6 ≥6
荷蘭輕型動力觸探擊數N20 (擊) ≥9 ≥8 ≥9 ≥10 ≥11 ≥13
三級及以下等級公路填筑路堤地基承載力要求表 表三
路堤高度(m) 0~2 2~6 6~8 8~12 12~16 ≥16
地基承載力要求f 0 (kPa) ≥120 ≥115 ≥120 ≥125 ≥135 ≥155
標準輕型動力觸探擊數N30(擊) ≥16 ≥15 ≥16 ≥18 ≥19 ≥21
標準貫入試驗擊數N(擊) ≥4 ≥3 ≥4 ≥5 ≥6 ≥6
荷蘭輕型動力觸探擊數N20 (擊) ≥8 ≥7 ≥8 ≥9 ≥10 ≥12

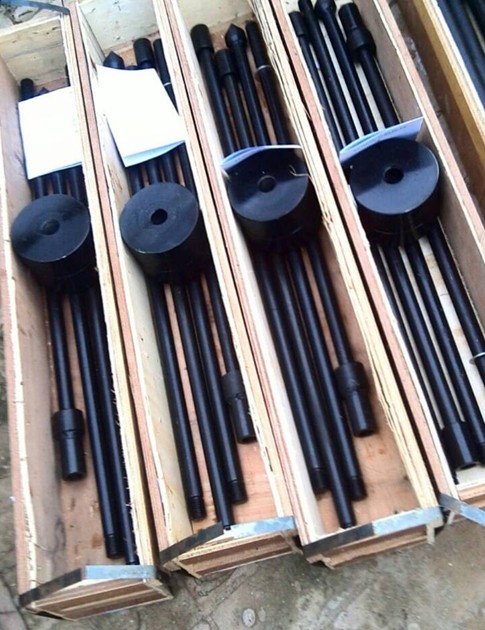

QCT-10Kg輕型觸探儀
1、輕型觸探儀注：荷蘭式輕型動力觸探擊數在只有1根導桿的情況下必須滿足上表的zui小錘擊數要求，當有2根導桿時zui小錘擊數應在上表的錘擊數基礎上再加上1擊數，當有3根導桿時zui小錘擊數應在上表的錘擊數基礎上再加上2擊數。

2、路堤填土高度為原地面以上的填土高度。
3、表一、二、三所列荷蘭式輕型動力觸探錘擊數為各高度路堤對地基土滿足承載力要求的下限錘擊數。當實測錘擊數小于該下限值時應作清除處理。
4、表一、二、三列錘擊數均為實測錘擊數，適用貫入試驗深度不超過3m。貫入試驗深度超過3m，錘擊數仍達不到上表的zui低要求則應采取標準貫入儀進行勘探。

5、動力觸探點的數量每不適宜土段宜采用斷面控制方式，斷面間距一般控制在10～20m 之間，小范圍不適宜土段可加密，每個斷面宜布置3～5個測試點，按路基范圍左、中、右布置，點距15m左右。

QCT-10Kg輕型觸探儀其它說明
1、不適宜土的判別方法
(1)不適宜土的判別統一采用荷蘭式輕型動力觸探儀以貫入20cm的錘擊數小于上表所要求的錘擊數進行確定。
(2)當采用此法有爭議時，應取樣進行含水量和孔隙比試驗，當試驗結果同時符合天然含水量大于或等于液限和天然孔隙比大于或等于1.0時，則判別為不適宜土。
2、不適宜土深度的確定
荷蘭式輕型動力觸探試驗成果表示方法為：貫入深度為h時所對應的錘擊數N20(擊次/20cm)大于或等于上表中所要求的不適宜土錘擊次數標準時，則此時的貫入深度h即為不適宜土深度。
3、荷蘭式輕型動力觸探儀操作的基本要求
(1)承包人在不適宜土地基施工前必須進行開溝排水，紅線范圍內按橫向間距小于10m、溝底寬0.3m、深0.6m的標準開挖網格排水溝，紅線兩邊的縱向排水溝應加深。水田地段觸探試驗須在開溝排水后至少連續3個晴天后進行。
(2)將落錘提升到規定的高度讓其自由下落，錘擊時應連續進行，錘擊速度一般為15-30擊/min。錘擊過程中應防止錘擊偏心、探桿歪斜和探桿側向擺動，每貫入1m應將控桿轉動1.5圈，使探桿能保持垂直貫入，并減少探桿的側阻力，探桿每擊入20cm分別記錄其錘擊次數N20。
(3)不適宜土的清除按荷蘭式輕型動力觸探試驗所確定的不適宜土深度進行，清除前后應用水準儀測量觸探點原地面與清除后基底標高，不適宜土清除高度以兩者之差，承包人必須按此進行測量和試驗，監理進行全過程旁站，并對試驗和測量數據當場簽字確定。
(4)在按荷蘭式輕型動力觸探儀的錘擊次數清除不適宜土之后，還必須采用標準輕型動力觸探儀按承載力的標準進行驗算，只有同時滿足上表中兩個輕型動力觸探標準的要求時(即進行雙控)，才允許進行下道工序。
4、在清除不適宜土的深度達到荷蘭式輕型動力觸探儀所確定的深度后，立即采用標準輕型動力觸探儀按承載力標準的要求進行試驗和驗算。
5、為便于判斷，可采用標準輕型動力觸探儀的錘擊數N30進行換算，承載力與錘擊數之間的相關關系為F0=8N20-30(KPa)。如果驗算承載力(或N30)大于等于表一、二、三的要求，即可停止清除不適宜土的工作而進入下一道工序(即回填)；如果驗算承載力(或N30)小于表一、二、三的要求，則必須繼續清除不適宜土，直至承載力(或N30)滿足表一、二、三的要求。

輕型觸探儀規定適用于不適宜土埋深在3m以內擬作清除處理措施的判定依據和設計基礎。
輕型觸探儀采用標準貫入儀作為設計勘察過程中的地基承載力參數采集手段，在施工過程中采用荷蘭式輕型動力觸探儀與標準輕型動力觸探儀作為基本的試驗工具。荷蘭式輕型動力觸探儀一般作為不適宜土的判別及其范圍和深度的調查，標準輕型動力觸探儀一般作為不適宜土清除后的地基承載力驗算。

由于產品技術的不斷更新與發展，本說明所提供的技術參數與產品結構及產品主要性能與實物如有改變或不一致，請以新產品說明書為準恕不另行通知，望予諒解

我公司的產品一經售出，可享受一年的保修期，保修期自產品出售之日起計算，保修期內產品出現任何故障免收所有維修費用（客戶使用不當而造成損壞者除外）。我公司產品出廠時都會做嚴格檢查或試機，所以出現質量問題的概率非常小。我公司堅持從細節做起，嚴把質量關，努力做到精益求精。

備注：
1、若收到儀器后，不會使用，請一時間聯系廠家，切勿自己亂操作，以防儀器損壞！
2、收到貨，請在一時間驗貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
3、無人為因素損壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
