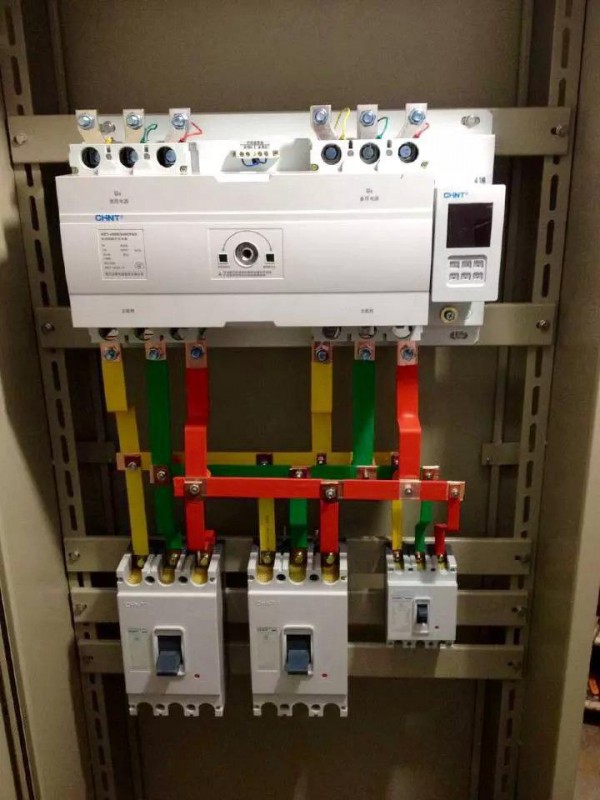

系列雙電源自動切換裝置結構特點 編輯

①:兩臺電動操作斷路器具有電氣聯鎖裝置和機械聯鎖裝置準確可靠在使用一臺斷路器工作。  ②:本裝置選用高分斷能力的斷路器，并具有過載、短路保護。  ③:本裝置可具備人工切換、自動切切換兩種形式。自動切換開關分自投自復和自投不自復兩種形式。工作時對兩路電源（常用電源和備用電源）的三相電壓，同時進行測試，任一相發生過壓力、欠壓（包括缺相）、斷電等故障均能從導常電源側延時轉換到正常電源以保證電源無故障輸出。

雙電源自動切換裝置正常工作條件

①:周圍溫度不高于+40℃和不低于-5℃.且24小時平均值不超過35℃（特殊訂貨除外）。  ②:安裝地點的海拔高度2000m及以下。  ③:大氣條件為相對濕度在周圍空氣溫度為40℃時不超過50]；在較低溫度下可以有較高的相對濕度，在濕月的月平均zui低溫度不超過+25℃，該月的月平均zui大相對濕度不超過90]，并考慮溫度變化產生在產品表面上的凝露。  ④:污染等級為3級。  ⑤:外磁場:smq2安裝場所在任何方向不應超過在磁場的5倍。

自動控制器的工作原理 編輯

控制器具有“自動控制”、“常用電源”、“備用電源”、“斷電再扣”四種工作模式。  若按下“常用電源”鍵，不管常用電源是否正常，控制器發出一組指令，讓備用電源的斷路器分閘，常用電源的斷路器全閘；若按下“備用電源”，則常用電源斷路器分閘，備用電源斷路器合閘；按下“斷電再扣”鍵，則無論哪個斷路器處在合閘位置，該斷路器立+即分閘，如果斷路器因負載原因脫扣，排除故障后，可按下“斷電再扣”使斷路器再扣。控制器在“自動控制”工作模式時，控制器隨時對常用電源和備用電源進行監測，當常用電源中有一相或一相以上的電壓出現導常（過壓、欠壓和失壓），經過適當的延時時間t1（此延時是觀察電網的故障是可逆的還是不可逆的），當確定常用電源的故障已無法恢復，即常電源的斷路器斷開，經過t2延時后，合上備用電源的斷路器；當運行在備用電源相當時間后，常用電源又恢復正常，則經過t3延時（以觀察常用電源是否真正恢復正常），將備用電源斷路器斷開，經過t4延時后，將常用電源的斷路器合上。此種功能稱為自投自復。如果兩面電源分別為i電源和ii電源，i電源發生故障，自動切換到ii電源供電，在ii電源運行一段時間后，i電源又恢復正常，此時不再從ii電源切換到i電源，這便是自投不自復。  當常用電不供電時，如備用電源出現異常，則控制器會發出報警聲，以提示工作人員及時修復，引報警聲也可人為關閉。  注：t1、t3為切換延時，0∽60s之間，出廠時整定在10s；t2、t4為斷電延時，雙電操為0.5∽1.5s,出廠時整定為1s，單電操zui小為1.5∽3s；自投不自復控制器不檢測過電壓。  smq2型可用于電網-發電機之間的切換，但無啟停電發  信號輸出。
