產品簡介:一、產品名稱：JMD-1510T（2.5次元影像測量儀）二、產品用途及特點2.5次元適用於以二座標測量為目的的一切應用領域，在機械、電子、儀錶、塑膠等行業被廣泛應用。本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接後，採用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；採用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。三、產品規格及基本參數名 稱參 數工作臺金屬臺面尺寸(mm)354×228玻璃臺面尺寸:(mm)210 ×160X座標行程:(mm)150Y座標行程：(mm)100儀器外形尺寸(長)Х(寬)Х(高) mm：600Х530Х950儀器重量（kg）：100Z座標升降行程:(mm)：175(調焦) 工作距離（mm）：108X、Y、Z數顯解析度：0.0005mm X、Y坐標示值誤差：≤（3+L/200）um影像系統攝影機：美國TEOCCD變焦物鏡倍率：0.7～4.5X視頻總倍率：30X～230X物方視場：7～1.1mm照明表面光源與透射光源均用LED，亮度可調電源180V（AC）～260V（AC）50HZ測量軟體Quickmeasuring測量軟體，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球等。 附件1：儀器選配件儀器配件1X鏡筒（標配） 0.5X鏡筒（選配）變焦鏡0.7X～4.5X 0.7X～4.5X附加鏡視頻倍率物方視場（mm）視頻倍率物方視場(mm)工作距離0.5X(選)標 配2X（選）15X～95X30X～190x60X～380x20～3.210～1.65～0.87.5X～48X15X～96X30X～190x40～6.420～3.210.6～1.61759632附件2：儀器配置表機型JMD-1510T（帶探針型）CCD美國TEO鏡頭 JIMIDE 軟體吉米德Quickmeasuring測量軟體（含視頻卡、光碟及加密鎖）光柵尺 JIMIDE LED光源 JIMIDE 數據處理器JIMIDE導軌上銀鑄件工作臺JIMIDE基座大理石

1、德令哈cnc影像測量儀,三維影像測量儀,的

熱門搜索:

VMS-4030手動型二次元影像測量儀     半自動影像測量儀     手動二次元影像測量儀     2.5D影像測量儀     VMS300影像測量儀     2.5次元影像測量儀
【河北慧采科技開發有限公司】完善售后服務系統★★消費者品牌★★發展潛力品牌企業★★行業暢銷產品★★2017年知名企業榮譽★★撥打請告訴我產品訂貨號

2、德令哈cnc影像測量儀,三維影像測量儀,的多種型號圖片

型號:RL140402VMS-4030手動型二次元影像測量儀	型號:RL1404662.5D影像測量儀	型號:RL1404892.5次元影像測量儀

【德令哈cnc影像測量儀,三維影像測量儀,的一共有★★30★★多種型號以上只顯示1-3種型號，如沒有合適您的產品請咨詢 河北慧采科技開發有限公司】

3、德令哈cnc影像測量儀,三維影像測量儀,的多種型號內容

型號:RL140402VMS-4030手動型二次元影像測量儀

產品簡介：
◆VMS-4030手動型二次元影像測量儀，是我公司專業研發的一款標準2D光學影像測量儀；
◆本司為追求光學領域之測量，特別采用全大理石結構產品（底座,立柱,動工作臺均采用花崗石 ，兩層設計，級V型導軌，讓產品擁有高的穩定性能及剛性）
◆本司光學影像測量儀不僅于結構方面優于同行產品，更注重軟件功能性及穩定性，更難能可貴的是的優惠性已
觸及行業底端，高的讓您的選擇更加充滿信心！
產品特點：
◆產品結構之穩定性和剛性，底座、,立柱,、X、Y軸均采用“濟南青” 花崗石（化學性能穩定，不易風化，能耐酸、
堿及腐蝕氣體的侵蝕，永不變形、永不生銹）；
◆三軸摩擦精度傳動，靈敏可靠，無背隙，并能快速移動；
◆高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
◆可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
◆由光學尺與數據處理器組成數字元測量及數據處理系統；
◆可選配Reishaw或TESA接觸式探針實現三維尺寸測量。

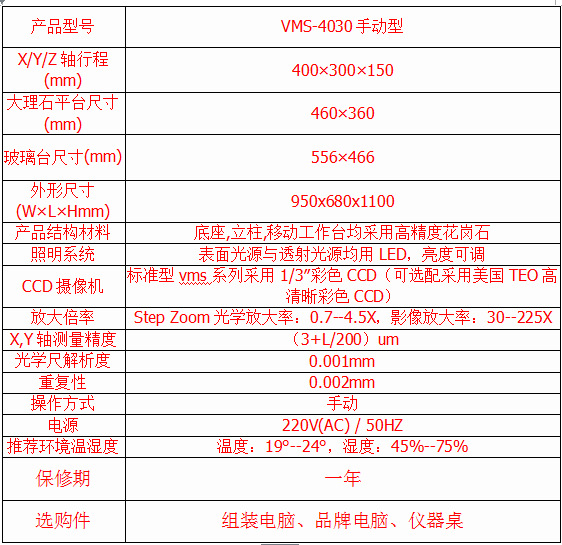

影像測量儀技術參數

影像測量儀

VMS-4030手動型二次元影像測量儀
型號:RL1404662.5D影像測量儀

二次元影像測量儀介紹

二次元影像測量儀是一種集軟件、光、機、電于一體的、率的測量儀器。它被廣泛應用于機械加工、電子元件加工等一切加工行業。影像測量儀以二維測量為主，亦可做三維輔助測量。

二次元影像測量儀具有多種數據測量、工件放大、顯示、輸入和輸出等數據處理功能。采用超精細數字彩色CCD裝置與電腦連接。備有RS232通訊接口，能輸入輸出測量結果、數據和存儲圖像，能滿足不同客戶的需求。

一．       基本功能：

1. 坐標與迪卡爾坐標的轉換
2. 坐標與相對坐標與工作坐標的轉換
3. 公英制轉換
4. 百分度與度分秒的轉換
5. 測量兩線的夾角及交點
6. 測量圓與圓之間的距離（包括圓心距，zui遠距離，zui近距離）
7. 測量圓與線的距離
8. 單點測點，兩點測線，三點測圓及圓弧
9. 測量線與圓的距離，點與線的距離，兩點間的距離，兩線間的1/2距離



二．       特殊功能

1. 軟件控制光源。表面光由48組光源組成，每一組為恒流源驅動，連續可調。下光源為直光源。能適應多種工件的測量。
2. 軟件可提供坐標平移，旋轉，擺正，使測量工件無需擺正，提高測量速度。
3. 采用雙重閉環運動控制，電機在高速運動時具有的定位及運動的穩定性。
4. 直接可以在影像區及測量區標注及移動尺寸。影像可轉換成.bmp,.jpg.測量的幾何圖形可轉換成我word,excel,autocad.
5. 對測量對象可以自動捕作。
6. 軟件帶有去毛邊功能，使測量數據更。
7. 軟件帶有SPC功能，可對數據進行統計。
8. 機械圖形直接輸出DXF格式，實現2D抄數功能，與CAD,PRO/E等其他軟件進行無縫連接。
9. 可對直線度，圓度，角度進行分析。
10. 機臺可以進行精度補償，提高測量精度。
11. 采用花崗石平臺，提高機器的穩定性。
12. 采用日本SONY1/2彩色CCD，提高機器的穩定性與測量精度。
13. 可轉入DXF格式文件，與工件或測量圖形進行對比。

儀器型號          ZT-2010         ZT-3020             ZT-4030

金屬臺尺寸(mm)       404×228           500×330           606×466

玻璃臺尺寸(mm)       260×160           350×280           450×350

X/Y/測量行程(mm)   200×100×150       300×200×150       400×300×150

儀器重量(kg)           110                 140               240

外型尺寸       756×540×860       670×660×950         720×950×1020

測量與瞄準系統    攝影機:日本原裝1/2彩色CCD 45萬像素

(標準配備)        變焦物鏡倍率:0.7X-4.5X    電視總倍率:30X-190X

                  雙十字線發生器      數顯解析度:0.001mm  重復性:&plun;0.001mm

                   X、Y坐標示值誤差:(33+L/200)μm

測量軟件為2.5次元基本功能：

1. 坐標與迪卡爾坐標的轉換
2. 坐標與相對坐標與工作坐標的轉換
3. 公英制轉換
4. 百分度與度分秒的轉換
5. 測量兩線的夾角及交點
6. 測量圓與圓之間的距離（包括圓心距，zui遠距離，zui近距離）
7. 測量圓與線的距離
8. 單點測點，兩點測線，三點測圓及圓弧
9. 測量線與圓的距離，點與線的距離，兩點間的距離，兩線間的1/2距離
10. 可進行高度測量，實現正正意義上的2.5D.



三．       特殊功能

1. 軟件可提供坐標平移，旋轉，擺正，使測量工件無需擺正，提高測量速度。
2. 直接可以在影像區及測量區標注及移動尺寸。影像可轉換成.bmp,.jpg.測量的幾何圖形可轉換成我word,excel,autocad.
3. 對測量對象可以自動捕作。
4. 軟件帶有去毛邊功能，使測量數據更。
5. 軟件帶有SPC功能，可對數據進行統計。
6. 機械圖形直接輸出DXF格式，實現2D抄數功能，與CAD,PRO/E等其他軟件進行無縫連接。
7. 可對直線度，圓度，角度進行分析。
8. 機臺可以進行精度補償，提高測量精度。
9. 采用花崗石平臺，提高機器的穩定性。
10. 采用日本SONY芯片1/3彩色CCD，提高機器的穩定性與測量精度。
11. 可轉入DXF格式文件，與工件或測量圖形進行對比。

四．       儀器技術規格

1. 名稱：VMS-3020
2. 金屬臺尺寸：510*290
3. 玻璃臺尺寸：360*260
4. 運動行程：300*200
5. X、Y、Z的解析度：1um
6. Z軸升降距離：150mm,工作距離：108mm
7. X、Y示值誤差：小于3+L/200
8. 變焦物鏡倍率：0.7---4.5X
9. 倍率：30---190X
10. 表面光源與透射光源均采用LED，亮度可調。


影像測量儀

2.5D影像測量儀
型號:RL1404892.5次元影像測量儀

一、產品名稱：JMD-1510T（2.5次元影像測量儀）

二、產品用途及特點

2.5次元適用於以二座標測量為目的的一切應用領域，在機械、電子、儀錶、塑膠等行業被廣泛應用。

本儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；備有RS-232接口，與電腦連接後，採用專門Quickmeasuring測量軟體軟體可對測繪圖形進行處理及輸出；採用彩色CCD攝像機、變焦物鏡作為測量瞄準系統；由二坐標工作臺、光柵尺與資料處理器組成數位測量及數據處理系統。用戶可根據各自的需要選配印表機和不同的測量瞄準系統。

三、產品規格及基本參數

名 稱	參 數
工 作 臺	金屬臺面尺寸(mm)	354×228
玻璃臺面尺寸:(mm)	210 ×160
X座標行程:(mm)	150
Y座標行程：(mm)	100
儀器外形尺寸(長)Х(寬)Х(高) mm：	600Х530Х950
儀器重量（kg）：	100
Z座標升降行程:(mm)：175(調焦) 工作距離（mm）：108 X、Y、Z數顯解析度：0.0005mm X、Y坐標示值誤差：≤（3+L/200）um
影 像 系 統	攝影機：美國TEOCCD 變焦物鏡倍率：0.7～4.5X 視頻總倍率：30X～230X 物方視場：7～1.1mm
照明	表面光源與透射光源均用LED，亮度可調
電源	180V（AC）～260V（AC）50HZ
測量軟體	Quickmeasuring測量軟體，可測線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球等。



附件1：儀器選配件

儀器配件	1X鏡筒（標配） 0.5X鏡筒（選配）
變焦鏡	0.7X～4.5X 0.7X～4.5X
附加鏡	視頻倍率	物方視場（mm）	視頻倍率	物方視場(mm)	工作距離
0.5X(選) 標 配 2X（選）	15X～95X 30X～190X 60X～380X	20～3.2 10～1.6 5～0.8	7.5X～48X 15X～96X 30X～190X	40～6.4 20～3.2 10.6～1.6	175 96 32

附件2：儀器配置表

機型	JMD-1510T（帶探針型）
CCD	美國TEO
鏡頭	JIMIDE
軟體	吉米德Quickmeasuring測量軟體（含視頻卡、光碟及加密鎖）
光柵尺	JIMIDE
LED光源	JIMIDE
數據處理器	JIMIDE
導軌	上銀
鑄件工作臺	JIMIDE
基座	大理石
