價格：電議
所在地：重慶
型號：Navigator系列
更新時間：2018-12-03
瀏覽次數：1547
公司地址：重慶渝北區財富中心
小劉(女士)
重慶君銘機械設備有限公司專注檢測儀器十余年，是一家集儀器儀表銷售、技術服務、維修改造于一體的工業設備服務供應商。公司位于經濟發達、交通便利的重慶財富中心，公司秉承技術領先、服務至上的宗旨，樹立了良好的企業形象，不斷贏得顧客的信賴和稱譽。 公司多年來立足于檢測儀器等產品的銷售及服務，專業提供長度計量、無損檢測、視覺測量、環境試驗、力學實驗、材質分析等檢測儀器，為您的質量監督保障工程提供全方位的可行性解決方案。同時我公司也是中美合資雷頓三坐標測量機重慶地區的總代理商，在代理的幾年時間里，三坐標產品在重慶地區銷量遙遙領先。 公司在發展的道路上不斷積累成功經驗，在建立強大的銷售團隊的同時，也注重技術服務團隊的培養，迄今公司擁有一批強大精干的技術服務團隊，從“售前技術咨詢、售中技術培訓、售后技術服務” 為您提供全方位的產品技術服務。在未來發展道路上我們將不斷開拓進取，腳踏實地做好每一個細節！

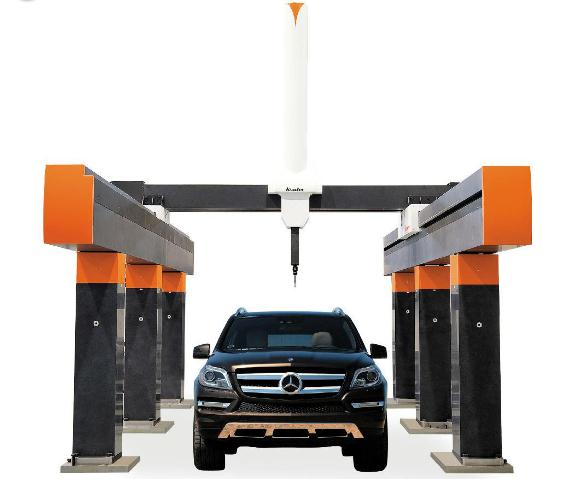

Navigator系列龍門式三坐標測量機，可配置RENISHAW公司全系列觸發式及接觸式掃描測頭，也可配置LS系列激光線掃描測頭、激光點掃描測頭實現復雜曲面高速掃描（逆向工程）等任務。
產品性能：
Navigator系列龍門式三坐標測量機采用雙高架龍門結構，三軸導軌均采用優質 “泰山青”花崗巖，因而三軸具有相同的溫度特性和抗時效變形能力。
Navigator系列龍門式三坐標測量機Z軸采用德國FESTO氣動平衡，并具有自保護裝置，提高了Z向的運動特性。氣動系統、傳動及驅動系統控制系統均采用優質產品。
的德國柔性同步齒型帶傳動,無間隙，高強度，確保測量機運行無噪音，定位迅速準確。
高氣膜剛性的自清潔式預載荷紅寶石氣浮軸承。
三軸均采用進口大功率驅動器、電機及雙級帶減速器，確保傳動準確，迅速。
測量系統采用進口 RENISHAW 金屬光柵尺。

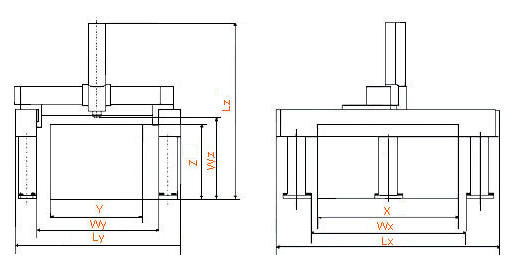

技術參數：
|
MODEL 型號 |
STROKES |
MEASURING ACCURACY 精度指標 |
OVERALL SIZE |
WEIGHTS 系統凈重 |
|||||||
|
行程范圍 |
ISO10360-2:2001/GB/T16857.2-2006 |
主機外廓尺寸 |
|||||||||
|
X |
Y |
Z |
S |
P |
Lx |
Ly |
Lz |
||||
|
mm |
mm |
mm |
MPEE(um) |
MPEP(um) |
MPEE(um) |
MPEP(um) |
mm |
mm |
mm |
kg |
|
|
NCG203015 |
2000 |
3000 |
1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490 |
4770 |
4370 |
9800 |
|
NCG204015 |
2000 |
4000 |
1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490 |
5770 |
4370 |
10700 |
|
NCG205015 |
2000 |
5000 |
1500 |
5+5L/1000 |
5 |
3.5+4L/1000 |
4 |
3490 |
6770 |
4370 |
13490 |
|
NCG20XX15 |
2000 |
XX |
1500 |
from 5+5L/1000 |
from 5 |
from 3.5+4L/1000 |
from 4 |
3490 |
XX |
4370 |
XX |
|
NCG253015 |
2500 |
3000 |
1500 |
6+6L/1000 |
6 |
5+5L/1000 |
6 |
3990 |
4770 |
4370 |
9870 |
|
NCG254015 |
2500 |
4000 |
1500 |
6+6L/1000 |
6 |
5+5L/1000 |
6 |
3990 |
5770 |
4370 |
10800 |
|
NCG255015 |
2500 |
5000 |
1500 |
6+6L/1000 |
6 |
5+5L/1000 |
6 |
3990 |
6770 |
4370 |
13560 |
|
NCG25XX15 |
2500 |
XX |
1500 |
from 6+6L/1000 |
from 6 |
from 5+5L/1000 |
from 6 |
3990 |
XX |
4370 |
XX |
|
NCG203020 |
2000 |
3000 |
2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490 |
4770 |
5370 |
9810 |
|
NCG204020 |
2000 |
4000 |
2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490 |
5770 |
5370 |
11300 |
|
NCG205020 |
2000 |
5000 |
2000 |
6+6L/1000 |
7 |
5+5L/1000 |
6 |
3490 |
6770 |
5370 |
14650 |
|
NCG20XX20 |
2000 |
XX |
2000 |
from 6+7L/1000 |
from 7 |
from 5+5L/1000 |
from 6 |
3490 |
XX |
5370 |
XX |
|
NCG255018 |
2500 |
5000 |
1800 |
8+8L/1000 |
8 |
6+6L/1000 |
7 |
3990 |
6770 |
4970 |
14200 |
|
NCG256018 |
2500 |
6000 |
1800 |
8+8L/1000 |
8 |
6+6L/1000 |
7 |
3990 |
7770 |
4970 |
15400 |
|
NCG253020 |
2500 |
3000 |
2000 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990 |
4770 |
5370 |
10600 |
|
NCG254020 |
2500 |
4000 |
2000 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990 |
5770 |
5370 |
11300 |
|
NCG255020 |
2500 |
5000 |
2000 |
10+10L/1000 |
10 |
6+6L/1000 |
7 |
3990 |
6770 |
5370 |
14750 |
|
NCG25XX20 |
2500 |
XX |
2000 |
from 10+10L/1000 |
from 10 |
from 6+6L/1000 |
from 7 |
3990 |
XX |
5370 |
XX |
|
NCG306020 |
3000 |
6000 |
2000 |
10+10L/1000 |
10 |
8+8L/1000 |
8 |
4990 |
7770 |
5370 |
16200 |
|
NCG30XX20 |
3000 |
XX |
2000 |
from 10+10L/1000 |
from 10 |
from 8+8L/1000 |
from 8 |
4990 |
XX |
5370 |
XX |
環境條件要求：
電源電壓(Power Voltage):220V 溫度范圍(Temperature Range):18-22℃
空氣壓力(Air Pressure):0.7-1.0Mpa 溫度變化(Hourly Temperature Cycle):1℃/h
過濾精度(Filter Accuracy):0.3μm 溫度梯度(Thermal Gradient):1℃/m
空氣流量(Air Supply):0.12-0.45m3/min 濕度范圍(Relative Humidity):55%-65%
