輪扣式鋼管腳手架試驗機 DB44T1876-2016 輪扣式鋼管腳手架安全技術規程 DB44T1876-2016輪扣式鋼管腳手架力學試驗機 DB44T1876-2016

濟南華衡試驗設備有限公司是一家專業從事力學試驗設備及配套檢測設備的研發和試驗方法研究的現代化高科技企業。公司擁有專業的研發機構和開發人員，具有雄厚的技術力量．質量可靠，信譽至上，服務及時，受到用戶的廣泛歡迎．

輪扣式鋼管腳手架試驗機 DB44T1876-2016 輪扣式鋼管腳手架安全技術規程 DB44T1876-2016

輪扣式鋼管腳手架力學試驗機 DB44T1876-2016輪盤組焊后剪切強度試驗機 DB44T1876-2016

橫桿插頭焊接剪切強度試驗機 DB44T1876-2016可調支座抗壓強度試驗機 輪扣式鋼管腳手架

試驗機
主要用途：

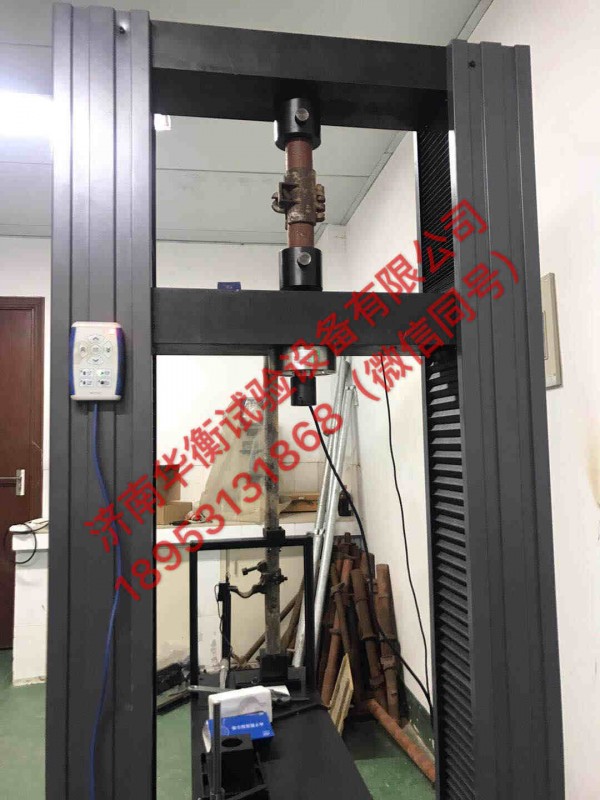

微機控制套扣式鋼管腳手架試驗機采用雙空間結構，由交流伺服電機驅動，結合傳感

器，實現了鋼管腳手架扣件試驗機的、寬范圍、多功能的伺服控制。充分運用計算機

技術對試驗機進行各種參數預置、自動測量、控制，數據處理，繪制各種曲線及打印等。配

備了輪扣式鋼管腳手架專用夾具，能夠在一臺設備上完成輪扣式鋼管腳手架力學性能的各項

試驗。符合DB44T 1876-2016《輪扣式鋼管腳手架安全技術規程》中的各項要求。
輪扣式鋼管腳手架試驗方法 輪扣式鋼管腳手架試驗機
1、輪盤組焊后剪切強度試驗
2、橫桿插頭焊接剪切強度試驗
3、可調支座抗壓強度試驗
主要技術指標
1.大試驗力：100kN；
2.試驗機等級：1級；
3.試驗力測量范圍：2%—FS
4.試驗力示值相對誤差：示值的±1%以內；
5.試驗力分辨力：大試驗力的1/±300000（全程分辨力不變）；
6.變形測量范圍：1%-FS；
7.變形示值相對誤差：示值的±0.5%以內；
8.變形分辨力：大變形量的1/±300000；
9.位移示值相對誤差：示值的±0.5%以內；
10.位移分辨力：0.01mm；
11.力控速率調節范圍：0.005-5%FS/S；
12.力控速率相對誤差：設定值的±1%以內；
13.變形速率調節范圍：0.02—5%FS/S；
14.變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，

為設定值的±0.5%以內；
15.橫梁速度調節范圍：0.01—300mm/min；（區間內速度可任意設定）
16.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時

，設定值的±0.2%以內；
17.恒力、恒變形、恒位移控制范圍：0.5%--FS；
18.恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%

FS時，為設定值的±0.1%以內；
19.有效拉伸空間：600mm
20.有效壓縮空間：600mm
21.有效試驗寬度：400mm；
22.主機外型尺寸（長×寬×高）：約790*490*2200mm；
23.電源：220V±10% 50HZ，2kW；
24.主機重量：約560kg。
系統基本配置
1、試驗機主機

1臺
2、交流伺服電機                                      1套
3、交流伺服調速系統                                             1套
4、負荷傳感器                                                   1只
5、滾珠絲杠副（ABBA）                                  2套
6、位移傳感器                                            1套
7、全數字控制系統                                        1套
8、手動控制盒                                                   1個
9輪扣式鋼管腳手架附具
輪盤組焊后剪切強度試驗附具
橫桿插頭焊接剪切強度試驗附具
可調支座抗壓強度試驗附具
10、聯想品牌電腦                                                 1臺
11、HP品牌噴墨打印機                                            1臺
12、基于Windows操作系統的HHTEST專業版計算機控制軟件       1套
13、技術資料：使用說明書、合格證、裝箱單                        1套

輪扣式鋼管腳手架試驗機
輪盤組焊后剪切強度試驗 加載速度：300～400N/s 分兩次加載:次(kN)0→30→0第二次

(kN)0→60(持荷2min)
橫桿插頭焊接剪切強度試驗 加載速度：300～400N/s 分兩次加載:次(kN)0→10

→0第二次(kN)0→25(持荷2min)
可調支座抗壓強度試驗 加載速度：300～400N/s 分兩次加載:次(kN)0→25→0第二次

(kN)0→50(持荷2min)
