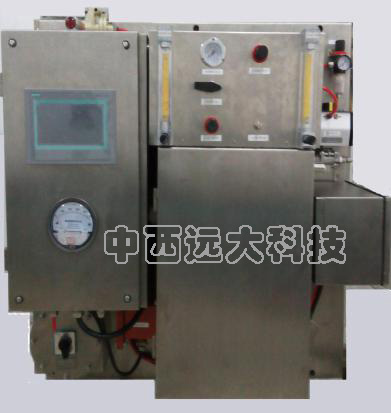

硫磺比值分析儀/H2S╱SO2分析儀 型號:UV-2

庫號：M405613

分析儀主要技術指標
測量范圍
SO2：可完編程0 ～1.0%       
H2S：可完編程0～2.0%  
其他需要的可用范圍可定制
度 H2S和SO2：滿刻度值的±5%
敏感度 滿刻度值的±0.15%
重復性 滿刻度值的±1.5%
樣本條件 空氣抽吸約2升/分
響應速度 90%<120秒，典型(默認含有光噪)
  零點漂移  小于滿刻度值的±3%( 24小時)
控制器輸出 模擬量： 3個4～20mA，500ohm大值負載，通道1、通道2、通道3相互,可完編程。
分析儀技術參數
參數 測量波長：  228，283，254，396nm
燈管：    紫外頻閃氙燈
探測器：   紫外（UV）加強型光電二管
測量池長度： 127mm(5英寸)
   校準 出廠校準
  環境條件 周圍環境溫度： -20℃到50℃
大(RH)：  90%未凝聚
高海拔： <2000米(6500ft.)
  線路電壓 220V AC(額定)/50 Hz 10A
序號 參 數 顯圍 顯示典型值
1 /比例 0—2 1.90
2 濃度 0—2% 1.90%
3 濃度 0—1% 1.00%
4 運行狀態顯示 —— 手動吹掃調零（默認）
5 報警狀態顯示 —— 無顯示（運行正常）
6 時鐘顯示
7 去子菜單（參數設置畫面）
表5 子菜單
序號 菜單名稱 按鈕功能
1 參數設置 畫面切換
2 儀器參數 畫面切換
3 信號處理 畫面切換
4 手動控制 畫面切換
5 溫控設置 畫面切換
6 報警設置 畫面切換
7 時間設置 畫面切換
8 返回頁 畫面切換
表6 二級子菜單
(1) 參數設置
序號 參 數 顯圍 顯示參考值
（零氣吹掃狀態下）
1 通道電壓 0—5V 4.50V
2 硫通道電壓 0—5V 4.50V
3 參比通道電壓 0—5V 4.60V
4 通道電壓 0—5V 4.50V
5 測量池溫度 0—200℃ 145℃
6 除硫器溫度 0—200℃ 129℃
7 測量池壓力 0—130kPa ≥101.1kPa
8 硫濃度 0—2000ppm 0ppm
9 返回頁（主畫面）
(2) 儀器參數
序號 參 數 設定范圍 參考值
1 濃度零點值 -0.5—0.5 0
2 濃度量程值 0.1—9.9 0.68
3 濃度零點值 -0.5—0.5 0
4 濃度量程值 0.1—9.9 0.73
5 硫濃度零點值 -100—100 0
6 硫濃度量程值 0.1—9.9 1
7 輸出電流零點 -100—100 0
8 輸出電流量程 0—4 4
9 輸出電流零點 -100—100 0
10 輸出電流量程 0—2 2
11 比值輸出電流零點 -100—100 0
12 比值輸出電流量程 0—8 8
13 比例閥開度下限 4.0—20.0 4.0
14 比例閥開度上限 4.0—20.0 20.0
15 返回上層（參數設置畫面）
(3)信號處理
序號 參 數 設定范圍 參考值
1 吸光度零點值 -0.5—0.5 0
2 吸光度量程值 0.1—9.9 3.34
3 吸光度零點值 -0.5—0.5 0
4 吸光度量程值 0.1—9.9 0.84
5 硫吸光度零點值 -0.5—0.5 0
6 硫吸光度量程值 0.1—9.9 1
7 吸光度Yh2s 僅顯示 0—1
8 吸光度Yso2 僅顯示 0—1
9 硫吸光度Ys 僅顯示 0—1
10 濃度 僅顯示 0—2%
11 濃度 僅顯示 0—1%
12 硫濃度 僅顯示 0—2000ppm
13 校準溫度 0—200℃ 145℃
14 校準壓力 僅顯示 101.3
15 返回上層（參數設置畫面）
(4)手動控制
序號 參 數 設定范圍 參考值
1 吹掃調零 0/1 ——
2 蒸氣吹掃 0/1 ——
3 零氣吹掃 0/1 ——
4 樣氣吹掃 0/1 ——
5 手/自動切換（手動默認） 手/自動
6 返回上層（參數設置畫面）
(5)溫度控置設置
序號 參 數 設定范圍 參考值
1 測量池溫度 僅顯示 145℃
2 測量池溫度設定值 0—200℃ 145℃
3 測量池溫度調節比例度 0—100 28
4 測量池溫度調節積分參數 0—100 5
5 測量池溫度調節微分參數 0—100 0
6 大加熱脈寬 0-2500 1500
7 加熱脈寬初值 0-450 200
8 加熱周期 0-3000 2300
9 加熱輸出脈寬 僅顯示 ——
10 除硫器溫度 僅顯示 129℃
11 除硫器溫度設定值 0—200℃ 129℃
12 除硫器溫度調節比例度 0—100 20
13 除硫器溫度調節積分參數 0—100 5
14 除硫器溫度調節微分參數 0—100 0
15 除硫器溫度調節手動輸出 0—1 ——
16 除硫器溫度調節輸出電流 僅顯示 4—20mA
17 除硫器溫度調節手/自動切換 0/1 手動（默認）
18 返回上層（參數設置畫面）
(6) 報警設置
序號 參 數 設定范圍 參考值
1 測量池溫度上限 0—200℃ 150℃
2 測量池溫度下限 0—200℃ 135℃
3 除硫器溫度上限 0—200℃ 135℃
4 除硫器溫度下限 0—200℃ 100℃
5 測量池壓力下限 0—133kPa 90kPa
6 返回上層（參數設置畫面）
(7) 時間設置
序號 參 數 設定范圍 參考值
1 年 1900-2099 ——
2 月 1-12 ——
3 日 1-31 ——
4 時 0—24 ——
5 分 0—60 ——
6 秒 0—60 ——
7 設置時間確認
8 定時器TM1（秒） 0-999 30
9 定時器TM2-1（時） 0-40 0
10 定時器TM2-2（分） 0-999 2
11 定時器TM3（秒） 0-999 28
12 定時器TM9（秒） 0-999 5
13 定時器TM10（秒） 0-999 30
14 定時器TM11（秒） 0-999 5
15 返回上層（參數設置畫面）
