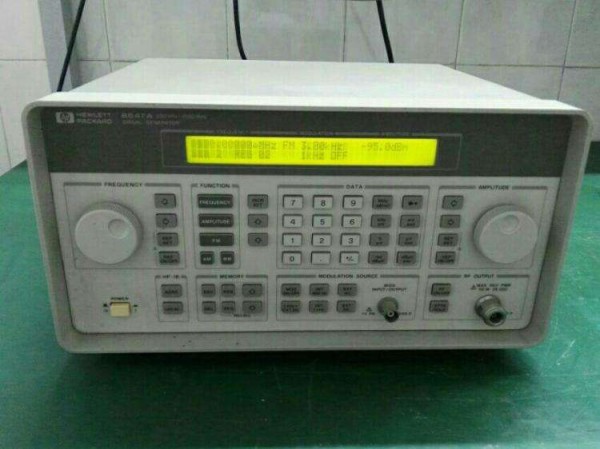

HP8647A和8648A/B/C/D合成信號發生器合成信號發生器合成信號發生器
經濟型信號發生器的佼佼者
HP8647A和8648A/B/C/D系列合成信號發生器性能穩定、可靠、價格低廉。這幾種信號發生器具有對接收機進行半自動測試所需
的特性，可用于100kHz~4000MHz頻率范圍的多種通用應用場合。
可靠性高、使用簡單
按照HP公司的嚴格質量規范，這幾種信號發生器提供穩定一致的性能。HP8647A和HP8648A的全電子化衰減器很容易處理上百萬
次幅度轉換，且輸出電平高度重復。 便于使用的面板接口能縮短操作者的熟悉過程并提高工作效率。以功能塊方式配置的面
板加快了測試程序的建立并簡化操作。
制造業和半自動測試的理想儀器
HP 8647A和8648系列是制造大批量產品如無繩、尋呼機和雙向無線電通信臺的理想儀器。HP8647A是提供重要性能的基本
型號。HP8648系列除可選用的高功率、脈沖調制和波形調制之外，在頻率范圍、剩余調頻、電平精度和相位噪聲方面都有改進
。HP8648系列直到2.5GHz都具有±1dB幅度精度。所有各種型號都提供了超穩定的直流調頻、在低于100 MHz的頻率上載頻
精度為±500Hz和低的射頻泄漏。
若干應用如接收機調諧和調整都受益于簡單的用戶接口。這幾種信號發生器易于學習和使用，從而不再需要經驗豐富的操作人
員。由于具有300個全存儲寄存器和10個可由用戶定義的序列，故信號發生器很容易適應任何測試過程。一旦將設置儲存到寄
存器內，操作人員即可過前面板或鍵盤(HP83300A)迅速對其編程。此外，HP83301A存儲器接口還提供將寄存器信息從一臺
HP8647/48傳送至另一臺的手段。
對于自動測試應用場合，HP8647/48提供了完整的GPIB編程和使用SCPI編程碼。此外，HP8648系列通過提供與HP8656B與
HP8657A/B信號發生器完全兼容的GPIB碼而降低了軟件開發成本。
經濟有效的尋呼機測試新方法
HP 8648A與選件1EP聯用為尋呼機測試提供了一種經濟的單臺解決方案。選件1EP能為HP8648A增添用于PDCSAG、FLEX和FLEX-TD
制式的尋呼機編碼功能。在進行尋呼機測試時，HP8648A與選件1EP聯用能給出優良的頻率精度、頻偏精度和直流調頻性能。
主要技術指標
頻率
HP8647A：250 kHz~1000 MHz
HP8648A：100kHz~1000 MHz
HP8648B：9 kHz~2000 MHz
HP8648C：9 kHz~3200 MHz
HP8648D：9 kHz~4000 MHz
分辨率
HP8647A：1Hz；
HP8648A/B/C/D：0.001 Hz
顯示：10 Hz
轉換速率(典型值)
HP8647A：＜120ms
HP8648A/B/C/D：＜1001 MHz：＜75 ms； ≥1001 MHz：＜100 ms
精度(預熱1小時之后且在1年校準期以內)：
典型值為±3×10-6×載波頻率(以Hz為單位)；
對于選件1E5為±0.15×10-6×載波頻率(典型值為±0.072×10-6×fc)
內部基準振蕩器
精度和穩定度(與校準調整相關，預熱1小時之后且在1年校準期以內)， ±老化率±溫度影響±電源電壓影響
標準時基 選件1E5
老化率 ＜± 2 ppm/年 ＜±0.1 ppm/年
＜±0.0005 ppm/日
溫度影響 ＜±1 ppm ＜±0.01 ppm
電源電壓影響(±0.5%時) ＜±0.5 ppm
輸出：10 MHz時，典型值＞0.5 V rms(50Ω負載)
外部基準振蕩器輸入：接受2、5、10MHz±5ppm的輸入，電平范圍為 0.5~2Vrms(50Ω負載)
頻譜純度
諧波(輸出≤4dBm):＜-30dBc
分諧波(輸出≤+4dBm):
＜1001MHz：-60dBc；
＞1001MHz：-50dBc；
＞3200MHz：-40dBc；
非諧波：(≥5kHz偏移，≤+4dBm輸出電平)
HP 8647A：＜-60 dBc(220~250 MHz，-55 dBc)
HP 8648A/B/C/D：
＜-249 MHz：＜-55 dBc；
＜2001 MHz：＜-54 dBc
＜-1001 MHz：＜-60 dBc；
≤4000 MHz：＜-48 dBc
剩余調制(CCITT，rms)
HP 8647A
＜249 MHz：＜20 Hz，典型值＜11 Hz
＜501 MHz：＜10 Hz，典型值＜6 Hz
≤1000 MHz：＜20 Hz，典型值＜1 Hz
HP 8648A/B/C/D
＜249 MHz：＜7 Hz，典型值＜4 Hz
＜501 MHz：＜4 Hz，典型值＜2 Hz
＜1001 MHz：＜7 Hz，典型值＜4 Hz
＜2001 MHz：＜14 Hz，典型值＜8 Hz
≤4000 MHz：＜28 Hz，典型值＜12 Hz
單邊帶相位噪聲(在20 kHz偏移處的典型值)
HP 8647A
在fc＝500 MHz處：＜-110 dBc/Hz；
在fc＝1000 MHz處：＜-106 dBc/Hz
HP 8648A/B/C/D
在fc＝500 MHz處：＜-120 dBc/Hz；
在fc＝3000 MHz處：＜-106 dBc/Hz
在fc＝1000 MHz處：＜-116 dBc/Hz；
在fc＝4000 MHz處：＜-104 dBc/Hz
在fc＝2000 MHz處：＜-110 dBc/Hz
輸出電平
范圍
HP 8647A和HP 8648A：+10~-136 dBm；
HP 8648B/C/D：
≤2500 MHz：+13~-136 dBm；
＞2500 MHz：+10~-136 dBm
8648B/C/D使用選件1EA(高功率)時的大功率
頻率(MHz) ＜0.1 ≤1000 ≤1500 ≤2100 ≤2500 ≤4000
功率(dBm) +17 +20 +19 +17 +15 +13
顯示分辨率：0.1 dB
精度：(額定功率＜13 dBm~-127 dBm)
HP 8647A：±1.5 dB
HP 8648A/B/C/D(運用在25°±5℃處)：
≤2500MHz：±1.0dB
≤3200MHz：±1.5dB(≥-100dBm)；±3.0dB(＜-100dBm)
≤4000 MHz：±2.0dB(≥-100dBm)；±3.0dB(＜-100dBm)
反向功率保護(到50Ω負載上的功率，以W為單位)
HP 8647A和HP 8648A/B：50 W HP 8648C/D：50 W≤2000 MHz； 25 W＞2000 MHz
駐波比：(輸入＜- 6dBm，典型值)
HP 8647A： ≤2.0∶1
HP 8648A/B/C/D：
＜249 MHz：＜2.5∶1
≤2500 MHz：＜1.5∶1
≤3200 MHz：＜2.0∶1
輸出阻抗：額定50Ω
