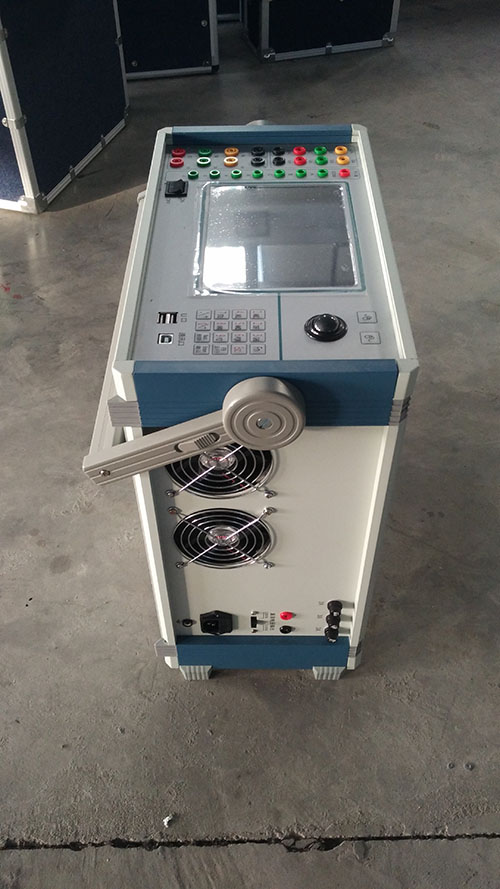

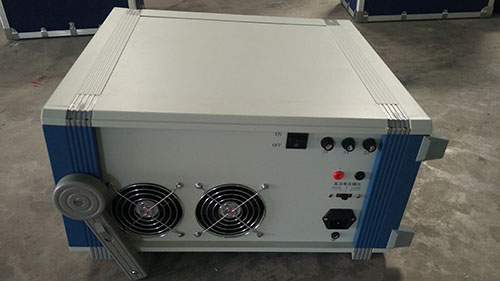

?。電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。六相微機繼電保護測試儀

上海慮本電氣科技有限公司研發生產各種電力試驗設備、電力試驗儀器、高壓試驗設備、高壓試驗儀器、高壓測試設備、高壓測試儀器等儀器儀表，如有需要可來我司參觀購買！也可撥打產品咨詢熱線：，相信我們的服務一定會讓您滿意。 公司是致力于高壓電力試驗設備、、電力試驗儀器、電力檢測設備、高壓測試儀器、高壓試驗設備串聯諧振、電纜交流耐壓試驗裝置 、直流高壓發生器、回路電阻測試儀，高壓試驗變壓器研發、生產、銷售的高新技術企業，公司擁有堅實的技術力量，在產品結構、軟、硬件和電氣控制等多項核心技術中積累了豐富的項目經驗，以新穎的設計、優質的產品取悅于用戶。 公司遵循科技是一生產力的理論，充分利用自己的地域優勢，聚集了一批具有高水準的科技人才，把現代科技同我國電力建設、生產的實際情況相結合，開發研制了具有高品質、智能化、實用輕便的系列電力測試產品。在生產經營過程中嚴格執行質量體系標準，有效地保證了產品質量的先進可靠。因此受到了上海及全國電力、冶金、石化、鐵路和通信等行業用戶的好評。 上海慮本電氣科技有限公司是致力于高壓試驗儀器儀表研發、生產、銷售的高新技術企業，公司擁有堅實的技術力量，在產品結構、軟、硬件和電氣控制等多項核心技術中積累了豐富的項目經驗，以新穎的設計、優質的產品取悅于用戶。

章    裝置特點與技術參數 節 六相微機繼電保護測試儀  主要特點

u 電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

u 操作方式  裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

u 高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

u 高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量技術和元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

u 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

u 具有專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。

u 接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。

u 完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。



第二節 六相微機繼電保護測試儀  額定參數 ? 參數 ? 額定參數

—  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A    輸出精度   0.2級

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流大輸出功率   300VA

6相并聯電流大輸出時大輸出功率   1000VA

6相并聯電流大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數   1～20 次

—  直流電流輸出

電流輸出   0～±10A / 每相   輸出精度   0.5級

大輸出負載電壓   20V

—  交流電壓輸出

相電壓輸出（有效值）   0～120V    輸出精度   0.2級

線電壓輸出（有效值）   0～240V

相電壓 / 線電壓輸出功   80VA / 100VA

頻率范圍（基波）   20～1000Hz

諧波次數   1～20次

—  直流電壓輸出

相電壓輸出幅值   0～±160V    輸出精度   0.5級

線電壓輸出幅值   0～±320V

相電壓/ 線電壓輸出功率   70VA / 140VA

—  開關量

8路開關量輸入

空接點     1～20mA，24V

電位接點接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A

—  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS六相微機繼電保護測試儀
