LD26系列微機控制電子試驗機（大門式機）采用高強度光杠固定上橫梁和工作臺面，使之構成高剛性的結構框架。

深圳市誠翼科技有限公司成立于2016年，位于深圳市龍華新區，是一家綜合創新型 企業。深圳市誠翼科技有限公司是致カ于測試儀器領域整體解決方案的供應商，產品廣 泛應用于企業、高校、科研院所、工業生產制造等領域，自始至終為廣大客戶提供穩定 的產品和專業的售后服務。 公司的企業文化是誠信服務，合作共贏。乗承誠信為原則，認真對待每一位客戶 以客戶的發展為發展，為客戶提供zui合適的解決方案。 公司始終堅持以人為本，以科技創新服務客戶。為客戶提供穩定的產品和專業的售 后服務，為員工提供良好的工作環境和發展平臺，相輔相成，實現共同發展。

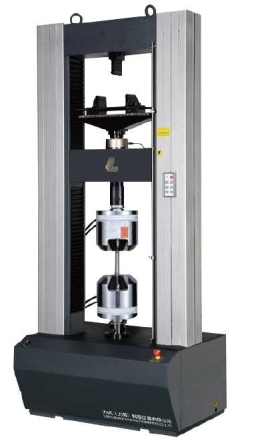

LD26系列微機控制電子試驗機（大門式機）

技術參數

型號：LD26.504、LD26.105、LD26.205、LD26.305

規格：50kN、100kN、200kN、300kN

大試驗力：300kN

試驗機準確度等級：0.5級/1級

試驗力測量范圍：0.4%-FS/0.2%-FS（全程不分檔）

試驗力示值相對誤差：±0.5%/±1.0%以內

變形測量范圍：0.2-FS

變形示值相對誤差：±0.50%以內

變形分辨力：大變形的1/500000

大變形測量范圍：10-800mm

大變形示值相對誤差：±0.50%以內

大變形分辨力：0.008mm

位移示值相對誤差：±0.50%以內

位移分辨力：0.025μm

力控速率調節范圍：0.005-5%FS/S

力控速率相對誤差：設置值的±1.0%以內

變形速率調節范圍：0.02-5%FS/S

變形控制速率相對誤差：速率＜0.05%FS時，為±2%設定值以內；速率≥0.05%FS時，為±0.5%設定值以內；

橫梁速度調節范圍：0.001-250mm/min

橫梁速度相對誤差：速率＜0.01m/s時，設定值的±1.0%以內；速率≥0.01m/s時，設定值的±0.2%以內；

恒力、恒變形、恒位移控制范圍：0.5%-FS

恒力、恒變形、恒位移控制精度：設定值≥10%FS時，設定值的±0.1%以內；設定值＜10%FS時，設定值的±1%以內;

橫梁大行程（無夾具）：雙空間：1050mm    20噸雙空間：1130（1180）mm

                                    單空間：1120mm    20噸單空間：1240mm

                                                                30噸雙空間：1030（1080）mm

                                                                30噸單空間：1100mm

橫梁大行程（有夾具）：雙空間：500mm              20噸雙空間：570mm（620）

                                    單空間：570mm              20噸單空間：670mm

                                   （配10噸手動楔形夾具）    30噸雙空間：460mm（520）

                                                                        30噸單空間：540mm

                                                                      （配30 噸手動楔形夾具）

有效試驗寬度：600mm   200kN  550mm   300Kn  590mm

電源：380V±10%；1-5.5kW

主機尺寸：100kN  1040x650x2230mm

               200kN  1060x650x2530mm

               300kN  1090x650x2530mm

主機重量：約1200/1500/2000kg



用途

LD26系列微機控制電子試驗機（大門式機）主要適合各種金屬、非金屬材料的拉伸、壓縮、彎曲、剪切等試驗。



簡介

LD26系列微機控制電子試驗機（大門式機）采用高強度光杠固定上橫梁和工作臺面，使之構成高剛性的結構框架。采用伺服電機驅動，通過傳動機構帶動移動橫梁上下移動，實現試驗機工作。本機可配手動夾具、液壓夾具。液壓拉伸夾具采用活塞桿固定，鉗口平動夾緊的方式，使試樣在夾持過程中受到的軸向力小。同時，在試驗過程中，試樣受到的夾持力不變，避免了試樣的打滑。鉗口采用鑲塊的方式，使鉗口更換簡單方便，提高了工作效率。



主機機架

采用、預加載的滾珠絲杠，提高了傳動效率和位移精度。

采用高強度光杠固定上橫梁及工作臺面，構成高剛性的框架結構。



夾具

操作方便，夾持可靠的各種材料的專用夾具。



變形測量系統

配合應變式電子引伸計、精度高、響應快的測量系統，實現金屬材料小變形的測量。

電子引伸計按標距和變形量備有多種規格，可滿足不同類型、不同形狀的材料測量使用。



試驗力測量裝置

采用高穩定性、應變式力傳感器，配以高穩定測量系統保證全程分辨力不變，確保試驗力示值相對誤差限在 ±0.50% 以內。

可使用多個力傳感器，實現寬范圍的試驗力測量。



急停機控制開關

在遇到意外情況下，能夠可靠的鎖定設備。



控制傳動系統

采用進口全數字式交流伺服器，控制、高響應頻率的交流伺服電機，保證傳動系統 效率高、噪音低、傳動平穩，并保證速度示值相對誤差限在±0.20% 以內。



變形測量系統

夾持式自動跟蹤大變形測量系統，采用進口傳感器實現對塑料橡膠等非金屬材料較大變形量的測量。



試驗控制盒

具有橫梁移動速度慢上/慢下、快上/快下、試樣保護及運行功能。電氣測控系統

LAB-350 全數字閉環測控系統。



位移測量裝置

采用伺服電機所配光電編碼器進行傳移測量，位移分辨力小可達0.015μm。（不同機型略有區別）



微機系統

采用品牌計算機作為主控制機，完成整機試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示打印試驗結果等功能。

配有試驗機專用 Windows 系統 LAB Test 中英文版智能化軟件包，可根據標準、標準或用戶提供的標準測量各種材料的物理性能，并對試驗數據進行統計處理和判斷，然后輸出各種要求格式的試驗報告和特性曲線圖樣。
