產品簡介
安科瑞全中文多功能諧波表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數,如三相電流、電壓,有功、無功功率,電度、諧波等。由于該電力儀表還具備完善的通信聯網功能,所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
公司簡介
江蘇安科瑞電器制造有限公司是安科瑞電氣股份有限公司(證券代碼:300286 SZ.)的全資子公司,是安科瑞電量采集、電力監控、電能管理、電氣安全、低壓保護、智能光伏等系列產品的生產基地。公司位于江蘇省江陰市,目前現代化生產廠房面積達3萬平方米,電子組裝生產線均采用無鉛生產工藝,生產檢測設備自動化程度高,公司采用信息管理系統,是江蘇省兩化融合試點企業。
公司通過在產品、技術、生產工藝上的技術積累和持續創新,圍繞國家產業政策和市場導向,成功實現科技轉型,由原來普通數顯儀表和電量傳感器的生產轉到智能網絡電力儀表、智能馬達保護裝置、智能光伏匯流裝置、電能質量監控裝置、電氣火災監控裝置、消防電源監控設備、醫用隔離電源柜、有源濾波裝置、光伏匯流箱、光伏并網逆變器等產品的產業化,目前已發展成為一家集研發、生產、銷售于一體的江蘇省高新技術企業。
公司還先后與上海電科所、東南大學、中國礦業大學等科研院所、高校組成產學研聯合體,圍繞智能電網用戶端的電力監控、電能管理和電氣安全開展產品研發,其中與上海電科所合作開發的“1/4抽屜柜智能馬達管理單元的研發和產業化”項目被列為國家科技部科技特派員項目。
公司以用戶端智能網絡電力儀表及系統集成為主導產業,堅持“為客戶創造價值”的經營理念,走專業化、市場化、規模化道路,努力實現“立足中國、放眼世界,爭做好的智能配電供應商”的戰略目標,為客戶提供可靠用電、節約用電、安全用電的完整解決方案,在智能電網用戶端、新能源、物聯網等前沿領域不斷探索開發新產品。
安科瑞電氣是一家為環保評估、環保檢測、環保設備分表計量、環保設備用電監測等項目服務的企業。
展開
產品說明
1
安科瑞全中文多功能諧波表概述
ACR 系列諧波表包括 ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH 等多款儀表,是本公司按 IEC 標準設計,與技術同步的綜合電力監控儀表。產品符合企業標準 Q31/0114000129C012-2016《ACR 網絡電力儀表》的規定。
該系列產品具有三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、遙控輸出以及網絡通訊等功能,其中 ACR230ELH/ACR330ELH 同時還具有電網波形實時跟蹤顯示和 SOE事件記錄功能,主要用于對電網供電質量的綜合監控診斷及電能管理。

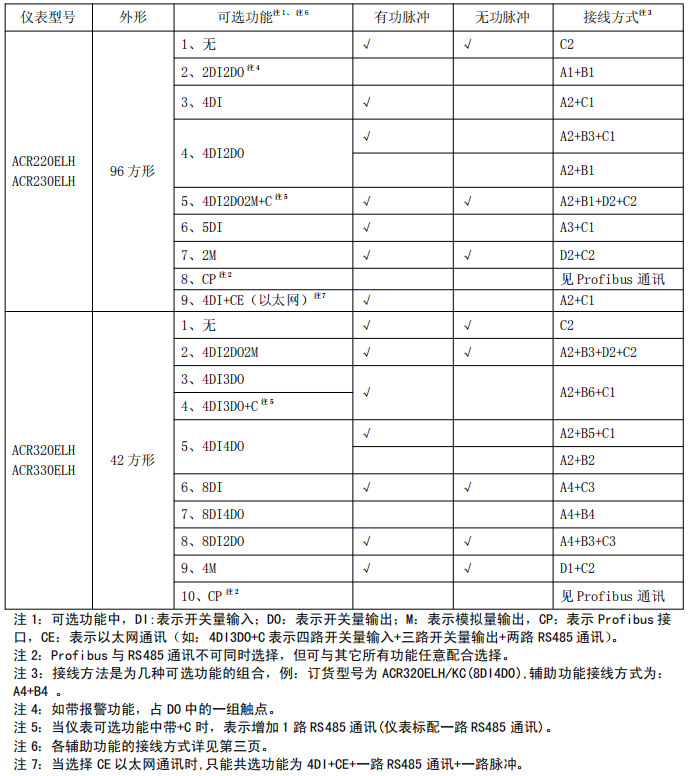

2 安科瑞全中文多功能諧波表產品規格及功能特點
3 安科瑞全中文多功能諧波表技術參數
4 安裝接線說明
4.1 安裝尺寸
ACR220ELH/ACR230ELH
4.2 接線方法
根據不同的設計要求,推薦在電源、電壓輸入端子增加保險絲(BS88 2A gG)以滿足相關電氣規范的安全性要求。
4.2.1 儀表信號端子接線方法
信號端子:“5,6,7,8,9,10”為輸入電流信號的端子號;“1,2,3,4”為輸入電壓信號的端子號;
“44,45”為中性線電流輸入的端子號。

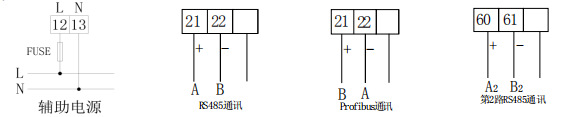

4.2.2 儀表輔助電源、通信端子接線方法
儀表輔助電源及通信端子:“12,13”為輔助電源端子號,“21,22”為通訊端子號,“60,61”為第 2 路通訊端子號。
