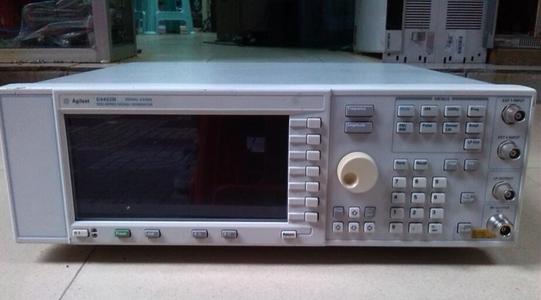

E4420B信號源
技術指標：
頻率：
E4400B 250K-1GHz
E4420B 250K-2GHz
E4421B 250K-3GHz
E4422B 250K-4GHz
分辯率： 0.01Hz
轉換速度：
調制接通： <45ms,典型值
調制斷開： <35ms,典型值
精度： 穩定值，*fc時基
掃描方式
工作方式： 步進：頻率和功率以及任意列表
停留時間： 1ms~60s
點數： 2~401
內部參考振蕩器：
進基穩定度： 標準
老化率： <±0.1ppm/年
<±0.0005ppm/日（45天以后）
溫度（0°~55℃） <±0.05ppm,典型值
線路電壓： <±0.002ppm,(+5%,-10%),典型值
時基參考輸出：
頻率： 10MHz
幅度： >0.35Vrms(50Ω負載）
外部參考輸出：
頻率： 1,2,5,10MHz±典型值10ppm(1ppm,選件1E5）
幅度： >0.15Vrms
輸入阻抗： 50Ω
輸出：
范圍標準選件UNB
電平精度：（在23°±5℃時） +7~-127dBm <-127dBm
250kHz~2GHz ±0.5dB±1.5dB
2GHz~4GhZ ±0.9dB±2.5dB
衰減器保持電平范圍： >17dB(>23dB,選件UNB)
轉換速度： <25ms,典型值（30ms,選件UNB）
采用功率搜索方式時： <235ms,典型值（245ms,選件UNB）
反向功率保護： 250kHz~2000MHz:50W
>2000MHz~4000MHz:25W
大直流電壓： 50V
駐波比（典型值）： 標準選件UNB
250kHz~2000MHz <1.4:1 <1.25:1
>2000MHz~4000MHz <1.9:1 <1.35:1
輸出阻抗： 50Ω
E4420B信號源頻帶：
頻帶頻帶范圍 N#
1 250kHz~≤249.999MHz 1
2 >249.999~≤500MHz 0.5
3 >500MHz~≤1GHz 1
4 >1~≤2GHz 2
5 >2~≤4GHz 4
頻譜純度
在初始單邊帶相位一噪聲（典型值，在20kHz偏移處）
在500MHz上： <-138dBc/Hz
在1000MHz上： <-135dBc/Hz
在2000MHz上： <-129dBc/Hz
在3000MHz上： <-123dBc/Hz
在4000MHz上： <-123dBc/Hz
剩余調頻(連續波方式,0.3-3kHz帶寬,CCITT，rmsl)
頻率調制
大頻偏： N*1MHz
分辨率： 頻偏的0.1%成1Hz，兩者中較大的一個
頻偏精度： (1kHz速率,頻偏±(FM頻偏的3.5%+20Hz)
調頻響應（頻偏=100kHz)
路徑 速率 3dB帶寬，典型值
1dB帶寬 3dB帶寬
FM1 dc/20Hz~100kHz dc/5Hz~10MHz
FM dc/20Hz~100kHz dc/5Hz~1MHz
失真：（1kHz速率，總諧波失真，頻偏=N*100kHz)：<1%
相位調制：
大偏移： 正常帶寬 N*10弧度
大帶寬 N*1弧度
分辯率： 設置偏移的0.1%
偏移精度（1kHz速率） <±（偏移的5%+0.01弧度）
調頻響應
調相方式 大偏移 速率（3dB)帶度
фM1 фM2
正常帶寬 N*10弧度 dc~100kHz dc~100kHz
大帶寬 N*7弧度 dc~7MHz dc~1MHz
失真 (1kHz速率，總諧波失真，頻偏1%
幅度調制（Fc>500kHz)
范圍: (包絡峰值≤大額定功率）：0~
分辯率： 0.1%
速率： dc/10Hz~10kHz
失真(1kHz速率，總諧波失真）： 30%AM:<1.5%,90%AM:4%(典型值）
精度（1kHz速率）：〈±（設置值的6%+1%）
脈沖調制標準：
通/斷比： ≤3GHz;>80dB;>3GHz;>60dB
上升/下降時間： 150ns,典型值
小脈寬（典型值）： ALC接通：2μs，ALC斷開：0.4μs
脈沖重復頻率（典型值） ALC接通：10Hz~250kHz
ALC斷開：DC~1.0MHz
電平精度（相對于連續波）： ±0.5dB，典型值
內部脈沖發生器： 方波速率：0.1Hz~50kHz
脈沖周期：16μs~30s
寬度：8μs~30s
分辯率： 4μs
高性能脈沖調制，選件1E6 通/斷比：>80dB
