可以分析被測樣品D33常數隨溫度、頻率、時間變化的曲線。通過軟件將這些變化曲線的溫度譜、時間譜等集成一體并進行分析測量并可以直接得出樣品的壓電溫譜圖。對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，可廣泛用于鐵電、壓電材料（壓電陶瓷、高分子）以及相關器件的評價與測試。

幾大系列：功能材料電學綜合測試系統、絕緣診斷測試系統、高低溫介電溫譜測試儀、極化裝置與電源、高壓放大器、PVDV薄膜極化、高低溫冷熱臺、鐵電壓電熱釋電測試儀、絕緣材料電學性能綜合測試平臺、電擊穿強度試驗儀、耐電弧試驗儀、高壓漏電起痕測試儀、沖擊電壓試驗儀、儲能材料電學測控系統、壓電傳感器測控系統。

我們深信未來是一個加智慧的世界，華測公司與合作伙伴一起，努力研發加高效的檢測系統以工業自動化設備，推動中國新材料時代發展的進程，推動世界的進步，并堅信世界因我們而不同。

壓電材料：

受到壓力作用時會在兩端面間出現電壓的晶體材料。1880年，法國物理學家P. 居里和J.居里兄弟發現，把重物放在石英晶體上，晶體某些表面會產生電荷，電荷量與壓力成比例。這一現象被稱為壓電效應。隨即，居里兄弟又發現了逆壓電效應，即在外電場作用下壓電體會產生形變。壓電效應的機理是：具有壓電性的晶體對稱性較低，當受到外力作用發生形變時，晶胞中正負離子的相對位移使正負電荷中心不再重合，導致晶體發生宏觀極化，而晶體表面電荷面密度等于極化強度在表面法向上的投影，所以壓電材料受壓力作用形變時兩端面會出現異號電荷。反之，壓電材料在電場中發生極化時，會因電荷中心的位移導致材料變形。

壓電材料應用：

利用壓電材料的這些特性可實現機械振動（聲波）和交流電的互相轉換。因而壓電材料廣泛用于傳感器元件中，例如地震傳感器，力、速度和加速度的測量元件以及電聲傳感器等。這類材料被廣泛運用，舉一個很生活化的例子，打火機的火花即運用此技術。

儀器簡介：

可以分析被測樣品D33常數隨溫度、頻率、時間變化的曲線。通過軟件將這些變化曲線的溫度譜、時間譜等集成一體并進行分析測量并可以直接得出樣品的壓電溫譜圖。對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，可廣泛用于鐵電、壓電材料（壓電陶瓷、高分子）以及相關器件的評價與測試。

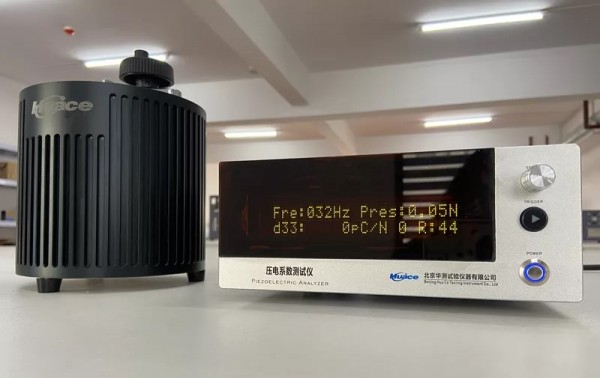

HCYD-800壓電材料靜態壓電常數測試儀可測量壓電材料的介電常數、居里溫度、熱釋電系數、縱向壓電應變常數d33、機電耦合系數等參數，它是一款功能壓電材料測試裝置。

壓電材料靜態壓電常數測試儀測試原理：

1、5—加壓裝置絕緣座        2、4—加壓裝置引出電極

3—試樣               C—并聯電容器

K—短路開關             6—靜電計

GB/T3389.5-1995《壓電陶瓷材料測試方法 圓片厚度伸縮振動模式》

GB3389.4-1982《壓電陶瓷材料測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料測試方法 強場介電的測試》

GB/T3389.8-1986《壓電陶瓷材料測試方法 熱釋電系數的測試》

參數規格：

測量溫度	室溫~650℃
控溫精度	±1℃
測溫精度	±0.1℃
升溫斜率	1-5℃/min（可控）
降溫斜率	1-5℃/min（可控）
縱向壓電系數d33測試范圍	高范圍：10 to 4000pC/N
	精度±2%±1pC/N，負載1.0uF
	低范圍：1 to 100pC/N
頻率范圍	10Hz to 2MHz ，步進：1Hz
極性顯示	正負
施加力范圍	0.1~0.4N
響應時間	5s to 1%
樣品	φ<50mm

儀器優點：

■ 采用RAM嵌入式開發平臺

■可以進行在線升級、遠程協助及故障診斷；

■ 集成10.1"電容觸摸寬屏顯示，軟件操作流暢，體驗感好；

■ 高溫爐、測量夾具、顯示及軟件集成于一體

■ 測量精度會高，儀器穩定且易維護；

■ 實現常溫、高溫、真空、流動氣氛等多環境下測試

壓電模塊測試功能：

電容-電壓曲線、損耗曲線；

壓電測試（蝴蝶曲線、d33曲線）；

熱釋電測試；

e31、h31測試；

靜態加載力條件下的測試；

測試范圍（D33）：2至4000pC/N；

測試頻率：20HZ-10M；

測試精度：0.05%；

測量參數：Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Lac；

施力裝置：約4kg。
