武漢過控科技有限公司研制了可拆固定管板式換熱器，即管束和管板可拆卸、可分離的，這種結構既能實現展示功能，又不影響傳熱實驗。顯然，管子與管板的連接已經不是固定的了，是可分離的，但又不影響密封效果。

名稱、標題：可拆固定管板式換熱器
關鍵詞：可拆固定管板式換熱器
型號、貨號：GK2020EG01
品牌：巧為
用途：熱交換，傳熱
加工定制：是
類型、結構：管殼式傳熱
傳熱方式：間壁式
別名：熱交換器試驗臺
流道截面積：0.1~1m2
重量：10~1000kg
起訂量：1
網上訂購：不支持
規格：DN150
跨境、進口：否
供貨方式：訂貨
計量、單位：套
報價方式：按產品規格報價
單價：12000
可售數量：100套
傳熱系數：1~1000 KW/m2·K
產地：武漢
生產周期：30天
貿易屬性：定制
銷售方式：直銷
標準：企業標準
適用溫度：-50~800℃
熱水流量：1~100 m3/h
換熱量：1~1000Kw
流速：0.1~3m/s
裝置方式：臥式
地址：湖北武漢市江夏區大花嶺工業園B區11棟



詳細內容

GB/T 151 《熱交換器》 6.1 給出了4類主要的換熱器結構，其中包括固定管板換熱器。工業上的固定管板式換熱器的的管束與管板是固定的，可采用強度焊、脹接或者脹焊并用。為了實現在教訓過程中能夠展示固定管板式換熱器的內部結構，武漢過控科技有限公司研制了可拆固定管板式換熱器，即管束和管板可拆卸、可分離的，這種結構既能實現展示功能，又不影響傳熱實驗。顯然，管子與管板的連接已經不是固定的了，是可分離的，但又不影響密封效果。

固定管板換熱器執行的推薦標準為：GBT 28712.2-2012 熱交換器型式與基本參數 第2部分：固定管板換熱器

標準 GBT 28712.2 規定了換熱器的基本結構參數，但該標準是推薦標準，不強制執行，用戶與設計單位可參照執行。

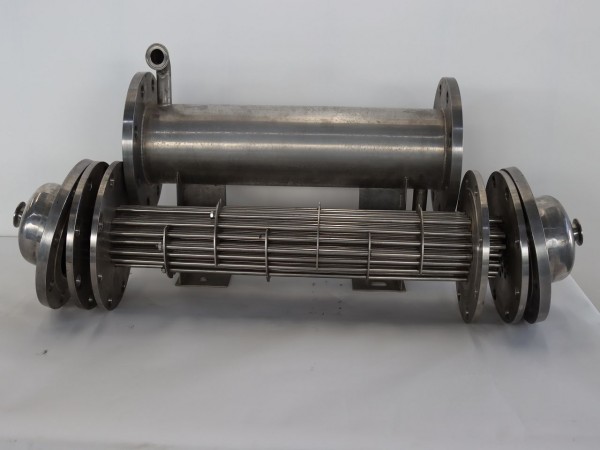

可拆式固定管板換熱器的管束是由多根可拆的換熱管拼裝而成，安裝順序如下：
固定拉桿到其中的一塊折流板；

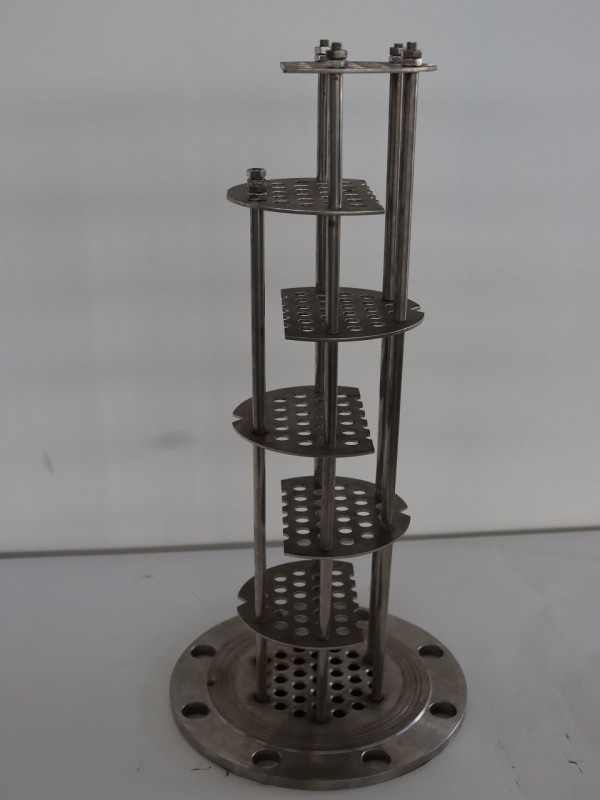

定距管與管板安裝到拉桿上，固定牢固，形成管束骨架；
把管束骨架安裝到殼程殼體；（管板與殼體墊片先安裝）
殼體另一端放置一塊管板（即殼程殼體一端有一塊管板，且其中一塊管板與管束骨架固定牢固），管板與殼體墊片先安裝。
穿換熱管（每一根換熱管穿過所有折流管與管板）

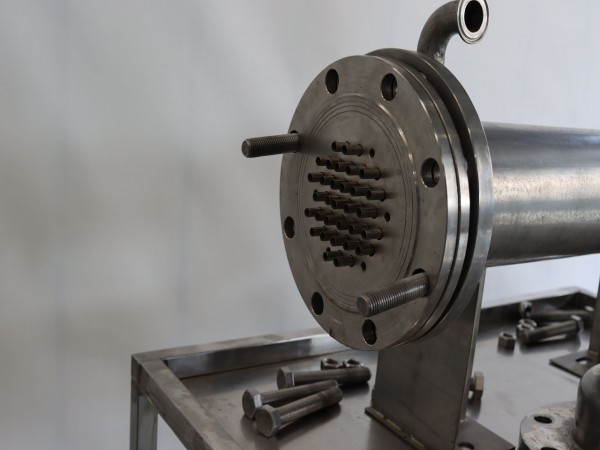

每根換熱管兩端套O型圈（雙管板密封結構，專利技術）
換熱器每端增加一塊管板（即換熱器兩端各兩塊管板）
兩端安裝管箱與管板的墊片并固定
安裝兩端管箱
螺栓預緊（對稱、多圈，緩慢加力，忌一次上緊）
試漏，加固，因為試驗壓力僅僅0.3MPa的循環水，所以螺栓的預緊力不需要很大，不漏水即可，運行過程中如果發生漏水再稍稍加固即可。
