ZKY3-400型真空永磁斷路器真空永磁斷路器用來接通與分斷主回路，故障時能自動切斷電源。上面裝有斷路器自動控制裝置、手動脫扣機構、電流互感器DH、零序電流互感器等控制元件。

浙江威肯電氣有限公司位于有"中國電器之都"、"中國防爆電器基地"之稱的浙江省樂清市，地處東海之濱，國家重點風景區雁蕩山腳下，臨近104國道和甬臺溫高速公路，國家建設的沿海鐵路穿越其境，距樂清動車站5公里、溫州市區30多公里，交通十分便利。 本公司是一家集防爆電器、高低壓電器研發、生產、加工銷售、服務于一體的企業，本著“以人為本、科學管理”的理念，遵循“以質量求生存、以信譽求發展”的宗旨，以“優惠的價格、周到的服務、可靠的產品質量，讓客戶放心使用”的原則，竭誠歡迎新老客戶光臨合作，共同發展。 主營產品：防爆開關、礦用隔爆兼本安型通訊聲光信號器、礦用隔爆型LED巷道燈、礦用隔爆型投光燈、礦用機車燈、礦用發爆器、礦用本安型電話機、礦用隔爆型高(低)壓電纜接線盒、礦用本安型電路接線盒、礦用通訊電纜接線箱、礦用隔爆型高壓電纜連接器、礦用隔爆型聲光組合(連擊)電鈴、礦用隔爆型節能熒光燈、白熾燈、礦用開關配件、煤礦機械配件、電力金具等產品。

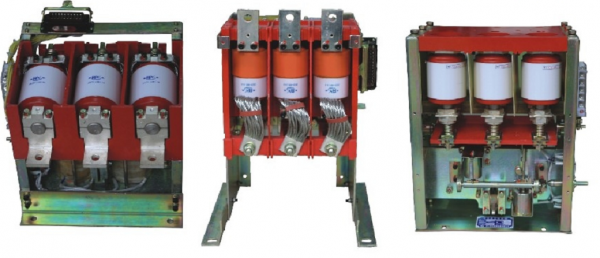

ZKY3-400型真空永磁斷路器
功能：
真空永磁斷路器用來接通與分斷主回路，故障時能自動切斷電源。上面裝有斷路器自動控制裝置、手動脫扣機構、電流互感器DH、零序電流互感器等控制元件。
2、電源開關K
作為控制變壓器T1的控制開關，電源開關具有速動分斷功能，其電源進線由外殼進線端子引入，出線接到主腔控制板上的千伏級熔斷器F1上和電壓轉換板上。
3、主腔控制芯板
芯板正面裝：（1）有千伏級熔斷器F1，其熔芯為2A。（2）控制回路組F2、F3作為變壓器T1二次側過電流保護用。（3）控制變壓器T1；（4）三相電抗器SK(5)阻容吸收裝置RC
4、前門芯板
主要裝有HDKY-16T智能型綜合保護器、按鈕.
二、電氣工作原理
電氣原理如附圖
1、接通電源開關K，控制變壓器T1得電，副邊輸出127V、24V控制電壓，其中127V供給斷路器自動控制裝置.；24V供給智能保護器。
2、過載、短路等故障發生后，由裝在斷路器上的三個互感器輸出的電壓信號分別送到保護器，進行分析計算并發出動作指令，使K02、K2B動作，斷路器分閘。故障發生后要復位后方能合閘。同時顯示屏指示故障類型。
3、漏電閉鎖、漏電保護：
（1））在開關分閘壯態下，+30V通過T2、SK到主回路、大地、到保護器的RON，進行分析判斷，發出指令使其K2B和K02閉合，斷路器自動控制裝置公共線（8）與故障端口（13）閉合，閉鎖保護動作，發出故障指示。
（2）當作為總開關合閘時，30V通過T2、SK主回路、大地、到保護器RON進行分析計算，當負載緣電阻降到規定值時，發出動作信號，使K2B和K02閉合動作，斷路器分閘。漏電動作。
（3）當作為分開關合閘時，負載緣電阻降到規定值時，零序電流互感器LH信號、零序電壓互感器T2信號分別送入保護器，使其分析判斷，發出動作信號。
4、電動合分閘
（1）電動合閘：正常工作時，保護器常閉點斷開，按下合閘按鈕QA，使斷路器合閘。
（2）電動分閘：按下停止按鈕，斷路器分閘。
5、漏電試驗：按下LS電阻R1接地，保護器常閉點閉合，開關跳閘。
6、其它試驗在保護器“現場試驗”進行。
ZKY3-400型真空永磁斷路器
ZKY3-400型真空永磁斷路器
