WDW-600Y微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非

優耐特（山東）試驗設備有限公司是集專業設計、生產、制造和銷售試驗機為一體的高新技術企業，專業生產各類試驗機及配套儀器。公司目前擁有完整的試驗機產品線，主要生產包括微機控制電子wan能試驗機、微機控制疲勞試驗機、電液伺服wan能材料試驗機、線材、材料扭轉試驗機、沖擊試驗機、壓力試驗機、鋼絞線試驗機、鋼絞線預應力松弛試驗機、液壓式 錨固靜載試驗機、大型結構試驗機、臥式拉力試驗機、持久蠕變試驗機、壓剪試驗機、三軸試驗機、彎曲試驗機及高低溫試驗機等各種專用試驗機。并對老式液壓試驗機進行微機伺服控制系統改造，自動采集及數據處理系統改造。 ? ? 公司生產的試驗機和檢測設備完全符合GB、ISO、JIS、ASTM、DIN等國ji標準、國家標準、行業標準的要求，公司擁有專業的科研機構和開發人員，具有雄厚的技術力量，在充分保證產品質量的基礎上，對產品不斷進行研制和開發，是產品始終處于行業領xian地位。 ? ? 優耐特（山東）試驗設備有限公司可按照用戶的需要研發各類專門用途的試驗機。公司產品具有質量可靠，功能齊全，性能穩定、應用簡單，便于操作的特點，產品廣泛應用于國防軍工、航天航空、車輛制造、核能、質量檢測、商品檢驗、科研院校及鋼鐵、塑料、橡膠、家電、建筑建材、包裝、紙張、醫療等制造業領域，優耐特公司所制造的試驗機正以其卓越的性價比贏得越來越多用戶的信賴。 ? ? 優耐特（山東）試驗設備有限公司擁有專業化生產及計量檢測設備。公司采用了先jin的管理模式，獲得國ji權威的SGS通用公證行頒發的ISO9001質量體系認證；按照國家計量生產單位的要求建立了完善的計量保證體系，每一臺試驗機出廠前都必須經過嚴格的品質測試，保證為客戶提供Z放心、Z滿意的產品。 ? ? 中國wan能試驗機的領跑者，您可信賴的材料試驗伙伴。 ? ? 志存高遠，銳意進取！優耐特公司全體員工將繼續以良好的信譽和口碑為基礎，秉承求實、穩固、創新、發展的精神，始終堅持“專注產品研發、成為行業標桿”為己任，將“優耐特”創建為國ji品牌，為國內外新老客戶的實驗室建設和發展做出應有的貢獻！ ? ? 公司秉承“品質優良，服務至上”的原則，不斷汲取新的技術理念，研發研制新產品，并為廣大用戶提供優質的售前、售中、售后服務。愿與廣大用戶攜手共進，共同開創檢測事業的輝煌。 ? ? 全體員工熱烈歡迎新老用戶來函來電或親臨我公司參觀指導。

一、產品簡介：

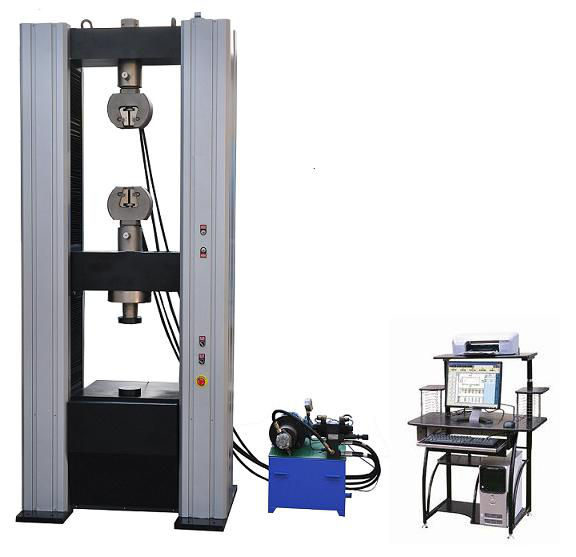

WDW-600Y微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

1. zui大試驗力：600kN

2. 試驗力測量范圍：0.4%--100%（2400 N-600000N）

3. 試驗力示值精度：優于示值±1%

4. 試驗力分辨力：1/500000(全程不分檔)

5. 橫梁位移測量精度：分辨率高于0.0025mm

6. 變形測量精度：±0.5%（在0.2—10mm范圍內）

7. 試驗速度范圍：0.001—500mm/min,無級調速

8. 速度控制精度：±1%(0.001~10mm/min); ±0.5%(10~500mm/min)

9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS

10．恒力、恒變形、恒位移控制精度:

             設定值<10%FS時,設定值的±1.0%以內

             設定值≥10%FS時,設定值的±0.1%以內

11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

                     速率≥0.05%FS時為±0.5%設定值內

12. 試驗空間：壓縮空間:2100mm

14. 夾緊方式：液壓夾緊（獨立夾緊油源）

15. 壓盤尺寸：φmm

16. 整機電源：三相,380V±10%,50Hz，功率：4kW

17. 工作環境：室溫—35℃,相對濕度不超過80%

18. 主機尺寸：2100×950×3200mm

19. 重量：4500 kg

三、方案描述

1 主機

1.1主機采用落地式框架結構，強度高、變形小，外形美觀大方；

1.2 采用進口高精度滾珠絲杠，傳動高效平穩；

1.3 采用高精度輪輻式負荷傳感器，測量精度高，穩定性好；

1.4 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.5 采用進口交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000；

1.6 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.7 特殊工藝保證試驗機同軸度，很好的消chu了不規則試樣對傳感器的影響。

2控制系統

STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高精準24位A/D轉換通道組成。zui高分辨率達1/500000，全程不分檔；

3、選用BB、AD、Xilinx等原裝名pai集成器件，全數字化設計；

4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

五、控制軟件

符合GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。

1. 計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線；

2. 保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能；

3. 對于負荷通道可實現自動標示，直觀方便；

4. 批量試驗可實現曲線的分層次顯示，曲線自動跟隨；

5. 該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼；

6. 監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；

7. 軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；

8. 結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；

9. 可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印；

10. 曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；

11. 結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；

12. 力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；

13. 數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

六、系統基本配置

1、試驗機主機  (落地式框架結構)

1.1 進口交流伺服電機及伺服驅動器

1.2 高精度負荷傳感器

1.3進口精密滾珠絲杠副

1.4減速系統（圓弧齒同步帶傳動）

2、STC300雙通道程控放大器     分辨力1/500000

3、專用控制軟件

6、全套附具包括：壓縮附具

7、惠普品牌計算機

8、惠普A4噴墨打印機

9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
