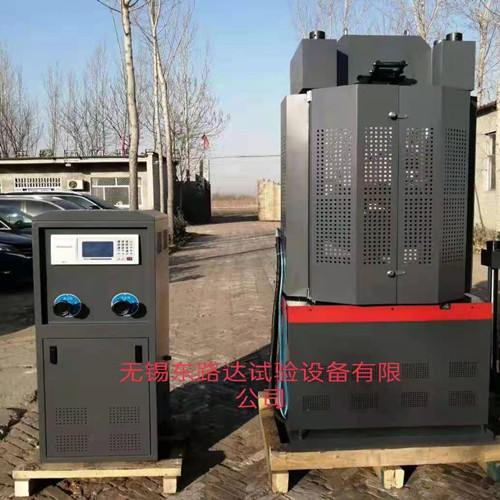

100噸機械拉力萬能材料試驗機的功能用途本實驗及用于各種金屬材料的拉伸，壓縮，彎曲和剪切試驗，亦可做塑料，混凝土，水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩，電焊條，瓦機構件的多種性能試驗。本機采用油缸下置式 ，高度低，重量輕，尤其適用用于工程施工部門電子測力，液晶屏顯示試驗力時間

無錫市東路達試驗設備有限公司，于1990年注冊至今，并隨市場發展壯大，2002年完成股份制改造成為集技術研發，產品生產，進出口貿易等于高科技股份制公司。一直以科技，優質產品，專業服務為經營之本，為客戶提供產品，技術咨詢，高效率的系統集成，完善化的售后服務。 我公司為無錫市技術企業，是國內著名的工程檢測儀器研究與制造的高科技企業。同時是國內眾多儀器生產廠商的特約代理，為科研，工程質量監督及檢測行業的工程技術人員提供的產品及服務。范圍涉及實驗室設備，道路工程檢測，建筑工程質量檢測，室內環境檢測等。 我公司全體成員竭誠為廣大用戶服務，真誠歡迎新老客戶光臨惠顧！

100噸機械拉力萬能材料試驗機機器各系統及工作原理

本機分主機和測力計兩部分，二者通過油管相聯接。

（一）      主機

主機由高度可調的支撐框架（由機座絲杠及移動橫梁組成）工要作框架（由工作油缸、活塞、工作臺、光杠及上橫梁組成）兩部分組成。

其工作原理是由高壓油泵向工作油缸供油，通過活塞運動，推動工作臺和上橫梁向上運動，進行試樣的拉伸或壓縮試驗。拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮試驗是在主機的工作臺與移動橫梁之間進行。而試驗空間的調整主要是通過驅動機構移動橫梁升降達到。

1、工作油缸與活塞

工作油缸與活塞為主機的主要部分，油缸固定在機座上，活塞與工作臺之間設置球頭，回程是靠自重將活塞壓回，壓力油的密封是利用油缸與活塞之間的沒膜進行密封，并以油缸的內表面導向，由于球頭的調心作用，減少了由于側向力引起的油缸與活塞之間的摩擦力。

2、移動橫梁和驅動機構

移動橫梁通過傳動螺母支撐在絲杠上，絲杠可正、反兩個方向旋轉，絲杠是靠裝在底部的驅動機構來實現其轉動。移動機構由減速電機、鏈輪、鏈條組成、減速電機通過鏈輪、鏈條帶動兩根絲杠同步旋轉。

3、活塞行程限位裝置

（1）工作臺

（2）限位拉板

（3）限位開關

（4）碰桿

（5）油缸、活塞

（6）底座

在工作臺1與底座6之間安裝了限位開關3當活塞上升時帶動限位拉板2共同上升，若碰桿4與限位開頭外出彈簧桿接觸時，即將油泵電源斷開，實現安全保護功能。

4、減速機構

1、絲杠

2、大鏈輪

3、調整介輪

4、主動鏈輪

5、活塞、油缸

6、鏈條

1）在機座上面裝有減速機構，其中4為主動鏈輪，帶動鏈條運動，1為對稱的絲杠，2為裝在絲杠上的大鏈輪，3為調整張力的調整介輪，5為活塞油缸，6為鏈條。

2）鏈條的安裝與調整，在出廠以前已經調好，用戶不必再調。

3﹚特別注意在開動移動橫梁移動時，務必注意不能使用移動橫梁進行加力移動橫梁只起空載時上升、下降的作用。

（二）測力計

本試驗機采用數字式測力指示器。測力部分由數字顯示器、壓力傳感器、微電腦及打印機組成。具體使用方法見測力顯示控制儀使用說明書。

（三）壓液控制系統

液壓控制系統由測力計的高壓油泵、送油閥、回油閥、主機的工作油缸工作活塞等組成。試驗時油液經油泵的出油管進入送油閥，送油閥的手輪關閉時，由于油壓作用，送油閥的手輪打開時，油經送油閥節流后經送油管進入工作油缸，在壓力的作用下，工作活塞向上移動帶動主機工作臺、光杠上橫梁等對試樣加荷，同時壓力油經回油管進入回油閥，再進入壓力傳感器，經過微電腦的計算和處理，以數字形式顯示或打印出結果。

1、高壓油泵

高壓油泵系采用軸向式柱塞泵，油泵流量為1L/min—3L/min與油箱電機一起組成泵站。

2、送油閥

該送油閥亦稱溢流節流閥，該閥是控制負荷、加荷速度的關鍵部件，試驗時可根據實際需要調整控制該閥開口大小，達到控制流量和壓力的目的。

3、回油閥

實際是開關閥，加荷時應將手柄旋緊，封住來自工作油缸的出口，從而切斷油液流回油箱的油路，卸荷時則將手柄旋開，使油液流回油箱。閥內另一條油路，進入壓力傳感器由傳感器輸出電信號。

四、電器環境要求

1、電器環境要求

本試驗機的電器配電裝置在測力計內，采用三相三線制（3—380V）電源，電源頻率為50HZ，電源電壓波動為±10%.

2、原理及操作開關位置

電器原理圖見本說明書圖示，操作面板如下圖所示：

1、帶鎖電源停止按鈕         3、移動橫梁上升

2、油泵啟動                 4、移動橫梁下降

3、電源連接

先將測力計與主機的連接插頭按方向插緊擰好，將測力計上的電源按鈕下處于關閉的位置，打開測力計后門，將三相電源線接至配電板左測的接線端子上，然后關上門，打開總電源開關，按動橫梁上升按鈕，如橫梁上升，說明所接電正確，電氣設備可以投入使用，不然則調換兩根電源進線（改變相序）即可。

4、電氣操作

按照停止按鈕上標注的旋轉方向旋轉，使停止按鈕打開，接通控制回路的電源，如需要調整橫梁的位置，可按動橫梁上升按鈕或橫梁下降按鈕。按油泵啟動按鈕油泵啟動，按電源停止按鈕則油泵停止運轉。停止按鈕被按下后，油泵和橫梁升降都停止工作，如果要重新工作，應旋轉電源停止按鈕使其復位，然后可以下常啟動油泵或調整橫梁位置。

5、注意事項

1）熔斷芯損壞時，應換上容量相同的熔量芯。

2）出現電氣故障后，應由專業電氣人員維修，以免造成觸電或使故障擴大。

100噸機械拉力萬能材料試驗機使用操作方法

試驗結果是否正確，除要求試驗機本身必須達到規定的準確外，同時還要求試驗人員必須熟悉試驗機的操作方法及各種材料

試驗方法之有關規定。以及有關材料性質方面的知識，現將本試驗機使用操作方法敘述如下：

（一）儀表操作按測力顯示控制儀說明書進行。

（二）送油閥及回油閥

為了減少試驗輔助時間，打開送油閥升起工作臺時，可以開得大些，使油泵輸出的全部沒量進入油缸內，當試樣將承受負荷時，則必須據試樣規定的加荷速度進行調節，不應驟然關閉，試樣所受載荷突然下降，影響數據的精確性，試樣斷裂后將送油閥關閉，然后慢慢地打開回油閥使油缸內的油液回到油箱內。回油閥的作用是使油液返回油箱，達到卸除載荷或使工作活塞回到原來的位置。應注意：送油閥手輪不要擰得過緊，以免損傷油針的錐尖部分，回油閥手必須按緊，防止因泄漏而造成加荷不穩。

（三）試樣的裝夾

1、拉伸試驗

作拉伸試驗時，先開動油泵，再開啟送油閥，使工作活塞上升下降大于100mm,活動2-3次，作好活塞，油缸間油的潤滑，上升時關緊回油閥，同時打開送油閥。

將工作活塞升起一小段距離，然后關閉送油閥，將試樣一端夾于上鉗口，按“清零”鍵（消除試樣的自重），再調整下鉗口（即移動橫梁）至適當位置再夾住試樣下端后，開始試驗。

為避免夾頭在滑動面上啃住或劃傷接觸面，應不使試樣氧化

皮或斷裂后的碎片進入夾頭體的滑動面。試驗后必須將滑動面擦拭干凈，并用石墨與黃干油的混合物或二硫化鉬，涂在滑動面上，以減小磨擦。

夾持試樣時，應根據試樣的形狀，尺寸安裝相應的鉗口塊。

試樣盡可能的夾在鉗口塊的全長上，否則試樣與鉗口接觸面太少，會使試樣被擠成錐形或壓碎，鉗口也可能損壞，試樣應位于中心位置。

2、壓縮試驗

WE—600B、1000B 球座固定于工作臺面上。

試驗時，試樣應放在下壓板的中央、與壓板上的刻線對正。使工作活塞升起一段距離然后關閉送油閥，如顯示器不是零按“清零”鍵清零（注意試驗過程中不準“清零”）按下移動橫梁升降開關，使其下降到上壓板和試樣上端面的距離為2-20mm的位置。

這時必須注意：上壓板一定不能接觸到試樣。因為移動橫梁的用途是調整試驗空間。

3、彎曲試驗

將彎曲試驗裝置在工作臺上，冷彎沖頭裝在移動橫梁下端。把試樣放置在彎曲支滾中間即可進行試驗。

100噸機械拉力萬能材料試驗機安裝、初次運轉及保養

（一）安裝

試驗機應安裝在清潔干燥溫度均勻的房間內，同時應考慮到

做較長試樣彎曲試驗的可能，以及維修的需要，在該機的周圍應留有足夠的空間。

試驗機主體及測力計安裝應按地基圖的要求放置在預制的地基上，試驗機找好水平及垂直后，即可用水泥漿將地腳螺釘澆固。

找試驗機主體水平（參看附圖）可將水平儀放在移動橫梁上，按機座縱橫兩位置找水平，（用精度為0.1/1000mm的水平儀找到±1格）利用機座下面的墊鐵進行調整。

（二）接管

在安裝接通主機與測力計的油管時，應將油管用柴油洗凈，防止雜質留在管內，以保證路的清潔。同時就應注意接頭墊圈，以防止高壓時滲油。

另外需注意：機座后蓋板處高有油窗，后蓋板內側配有油盒，工作活塞上升時帶出的油及少量間隙通過塑料管流到油盒內，當從油窗看見油時，必須經過過濾，才允許倒回主油箱，以防污染。

（三）油的規格選用

1）在液壓傳動中，應采用優質的中等粘度礦物油，油內不含水、酸及其他混合物，在正常溫度下不分解、不變稠，并在灌入油箱以前必須經過過濾，因為新油并不一定是干凈的。

2）本系列試驗機的工作油液推薦采用國產N46-N100低凝液壓油、抗磨液壓油，航空液壓油等液壓油液，正常工作油溫在

15-65攝氏度。50攝氏度時運動粘度為27-43mm/S）。油清潔度控制在NAS10級以內，清潔度差將顯著影響油缸及各控制閥的使用壽命。

（四）注油及放油

打開測力計前門，擰下加油口蓋加入液壓油，加油量以油箱外面的油位指示器剛好滿為準。

關于油的使用期限，應根據各地氣修以及使用試驗機的時間多少而決定，如發現油開始混濁不能使用時須換油。

（五）潤油

絲杠裝入部位機座壓蓋上設有注油孔，以便潤滑滾動軸承及滑動軸承，還有鏈條，測力油缸處的回轉蝸輪、蝸桿，移動橫梁升降用的絲杠螺紋均應保持清潔并經常用N46號或N100號機油潤滑。

對沒有噴漆的表面擦拭干凈后，應使用紗布沾少量的機油擦一遍以防生銹。試驗機長期不用時應用機衣罩上，防止灰塵落入。

（六）初次運轉及試車

試驗機主體油缸接管后會有空氣進入，排除的方法是開動油泵，關閉回油閥，打開送油閥，使油液回油箱，這樣反復幾次，就能將空氣排凈，再開始做正式試驗。對于排除油泵、油缸的空氣，只是在第一次開車時進行，以后除非換油或認為有必要時，

再實行此項工作。

（七）安全裝置

1、活塞行程限位開關裝在機座的上端面，當工作活塞上升至規定高度時，工作臺下端的限位拉板壓動行程開關，切斷電源，使油泵停止工作，因而活塞和工作臺便停止上升，行程開關的安裝高度可小范圍的調整。

2、儀表有過載保護功能，當超過最大負荷的3%時，儀表自動切電路，油泵停止工作從而保證試驗機免于超過最高負荷而發生事故。

（八）操作時必須注意的事項

1、試驗機水平的保持

有時試驗機會因基礎下沉而破壞其水平，因此應定期檢查試驗機是否保持水平，如果發現有傾斜，則應重新找水平。

2、做位伸試驗時，應注意不使斷裂后氧化皮及碎片進入夾頭座的滑動面內，試驗后必須將滑動面擦試干凈，并涂以潤滑脂。

3、如果在試驗過程中，由于某種特殊或意外的原因，油泵突然停止工作，此時應將所加之負荷卸掉，檢查后，重新開動油泵進行試驗，不應帶負荷起動，以免造成油泵損壞。

（九）對試驗機的保養

主體各部應時常擦拭干凈，對沒有噴漆的表面擦拭干凈后，用紗布沾少量的機油再擦一遍，以防生銹，雨季更應注意擦拭，不用時用機罩罩上以防止塵土侵入。

每次試驗后工作臺下降時，最好活塞不到油缸底，稍留一段距離以便下次使用。

試驗暫停時，應將油泵電機關閉，避免空轉浪費電力及無故磨損油泵內的轉動部件。

操作人員對該機不熟悉時，最好不裝試樣進行操作，直到熟悉為止。
