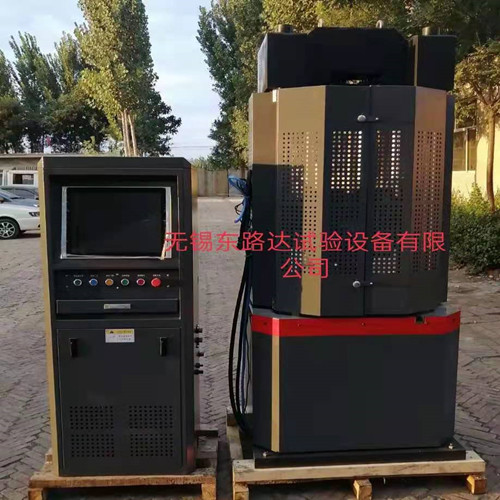

電液伺服拉力萬能材料試驗機 用途WES300B電液伺服萬能試驗機對各種材料的拉、壓彎、剪及低調循環試驗。

無錫市東路達試驗設備有限公司，于1990年注冊至今，并隨市場發展壯大，2002年完成股份制改造成為集技術研發，產品生產，進出口貿易等于高科技股份制公司。一直以科技，優質產品，專業服務為經營之本，為客戶提供產品，技術咨詢，高效率的系統集成，完善化的售后服務。 我公司為無錫市技術企業，是國內著名的工程檢測儀器研究與制造的高科技企業。同時是國內眾多儀器生產廠商的特約代理，為科研，工程質量監督及檢測行業的工程技術人員提供的產品及服務。范圍涉及實驗室設備，道路工程檢測，建筑工程質量檢測，室內環境檢測等。 我公司全體成員竭誠為廣大用戶服務，真誠歡迎新老客戶光臨惠顧！

電液伺服拉力萬能材料試驗機機械結構原理

1本設備主體部分由高度可調的支撐架[由機座、絲桿及移動橫梁（下鉗口座）組成]和工作框架[由工作油缸、活塞、臺板、支架及上橫梁（上鉗口座）組成]。其工作原理為：由高壓油泵向工作油缸供油，通過活塞運動，推動臺板和上橫梁（上鉗口座）向上運動，進行試樣的拉伸或壓縮試驗。拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮試驗在主機的臺板與移動橫梁之間進行。試驗空間的調整通過驅動機構（升降電機、鏈輪、鏈條等）驅動雙絲桿同步旋轉使移動橫梁升降達到。

2電氣原理

本設備采用三相380V、兩相220V 50Hz交流供電。主回路包括油泵電機和升降電機，在主回路和控制回路中分別接有熔斷器以防止過大的電流，在油泵電機和升降電機前還串聯了熱繼電器以防止電機過載。

電液伺服拉力萬能材料試驗機安裝

1開箱驗收

當您開箱后，請根據定貨合同和裝箱單對設備及附件的數量進行核對并檢查是否完整，如發現短缺或損壞請盡快通知本公司以便及時處理。

2安裝前準備

試驗機應安裝在清潔、干燥、無震動而且室溫為10℃-35℃的房間內，在試驗機的周圍應留出足夠的空間（≥0.7m）供試驗和維護用。

試驗機的主體及控制柜應安裝在混凝土基礎上。基礎尺寸根據外形及地基圖規定，留出地腳螺釘及其它電線安裝管道等裝置，基礎的上平面應用水平找正。

3試驗機安裝準確度的初步校正

主體初步校正：使用框式水平儀或借用附件中的線錘在相互垂直的兩個方向校正立柱的垂直度，用在主體底部插入小鐵片的方法調整。掛好地腳螺釘。

用水泥砂漿將各地腳螺釘澆固，并填實試驗機與地面間的各處空隙，保養一周。

4液壓系統的連接

a.拆除各部捆扎物，用清潔的煤油清洗油管內部。

b.檢查接頭處墊圈是否完整，如果由于運輸原因產生破損，應取用本機附帶的新墊圈裝好，以防高壓時滲油。

c.使用合適的扳手連接各油管。

d.本設備通常采用N68抗磨液壓油，環境溫度過高時適量加入N100液壓油增加粘度。

電液伺服拉力萬能材料試驗機電氣安裝

本設備供電電壓為三相380V與兩相220V，設備必需接地。主體和控制柜之間的電氣采用插頭連接。通電前應打開控制柜鐵門，檢查各接線處有無脫落，熔斷器是否松動，清除電氣箱內灰塵和雜物。確認設備已與供電線路連接后，按控制柜臺面板上的“電源”下鉗口座的升降動作是否與按鈕上所示的文字相符，如相反則調換任意二根相線位置。
