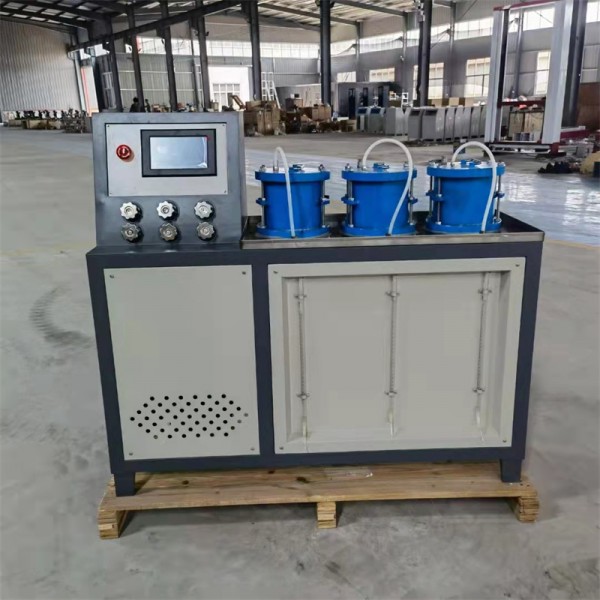

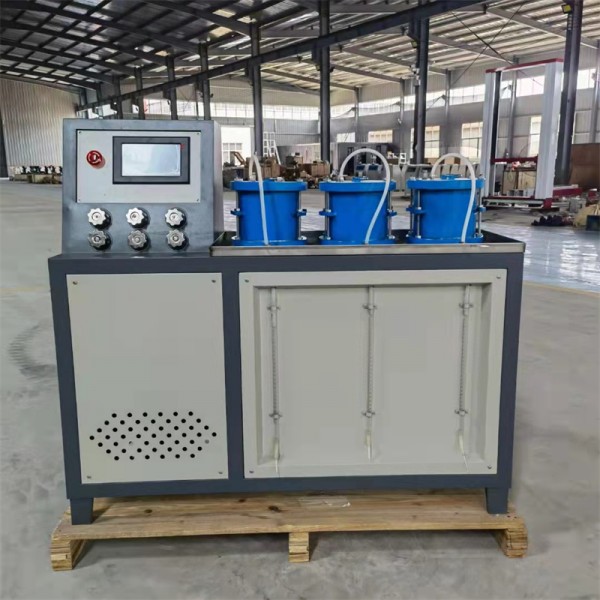

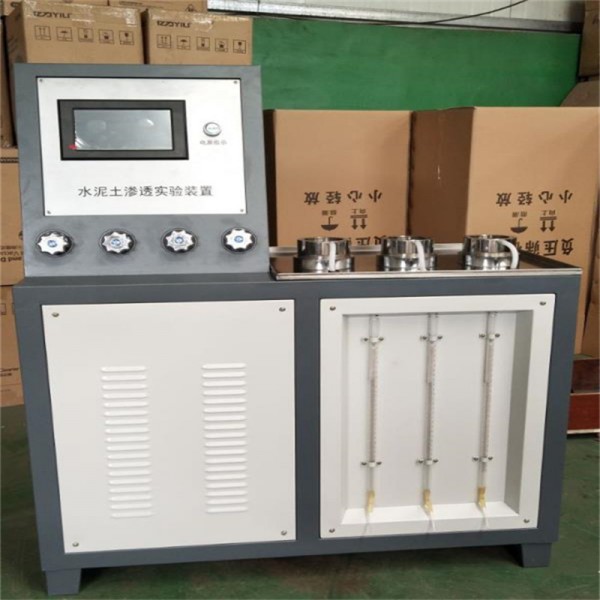

一、概述：水泥土滲透試驗裝置是依據JGJT233-2011《水泥土配合比設計規程》試驗要求最新設計開發的一種新型測量裝置，結構緊湊，操作方便，自動加壓，恒壓保持，本試驗適用于測定水泥土的滲透系數。主要使用于水泥土抗滲性能的試驗和抗滲標號的測定。同時也可利用它做建筑材料透氣性的測定和質量檢查。因此得到了有關生產、施工、設計、教研等部門的廣泛使用。

水泥土滲透系數試驗儀功能與普通型相同，其主要特點是壓力值通過傳感器在壓力顯示儀上顯示出來，并能按設定的程序實現自動升壓、自動完成試驗，減輕工作人員負擔。



二、主要技術參數

1、最大工作壓力：                  2.5Mpa（用戶可在2.5Mpa下自由選擇）

2、工作方式：                      自動恒壓（數顯型：自動恒壓且自動升壓）

3、一次可作試件數：                3個

4、試模幾何尺寸（亦稱主模）

試件模腔上口直徑：                φ70mm

模腔下口直徑：                    φ80mm

高度：                             40mm

5、柱塞泵參數

流  量：                         0.16L/min

6、電動機

功  率：                         120W

電  源：                         380V-50HZ

7、外形尺寸：                       950×500×800mm

8、質    量：                       ≈100KG

 水泥土滲透試驗裝置 土工儀器廠家

三、水泥土滲透試驗裝置主要技術指標

1、 滲透容器：由滲透試模，透水石和濾紙組成。

2、 壓力源：供水泵應能使水壓按規定要求穩定的作用在時間上。

3、 壓力表：量程應為（0-2.5MPa）_

4、 滲透試模：應采用金屬試模，上口內徑應為70mm,下口內徑應為80mm.高度應40mm, 試模上部側面有出水孔。

5、密封材料：可采用水泥加黃油密封材料。

6、透水石：直徑為75-80mm ,厚度為4mm,且滲透系數應大于10ˉ⒊cm/S

7、滴定管：分度值不大于0.1mL

8、濾紙：直徑為70mm.

 水泥土滲透試驗裝置 土工儀器廠家

四、主要工作原理及其結構

水泥土滲透儀是利用密封容器內壓力相等的原理，以水泵對整個系統輸壓，壓力控制器控制加壓大小來實現壓力水由下向上滲透壓裝在試模中的試件，從而測定試件抗滲性能和計算其抗滲標號的儀器。

主要由箱體、工作臺、供壓系統、操作臺等組成。

1、箱體。 由各種型鋼焊接而成，主要用于安裝和聯接各個部件。其上部安裝有工作臺，內部安裝有供壓系統及電器箱，前部安裝有操作臺。

2、工作臺。 由不銹鋼面板制成，并安裝有3個模座，用于安裝試模之用。

3、供壓系統。 由電動機、動力箱、水泵、水盒、管道等組成。電動機用于向系統提供動力源水泵用以向整個系統提供水壓；并起水壓源的分流作用，

4、技術參數：

五、4.1、加壓裝置：加壓源應能使水壓按照規定要求穩定地作用在試件上。
4.2、滲透裝置：由滲透試模，透水石和濾紙組成。
水泥土滲透系數測定裝置及其測定方法，其特征在于：
將試樣裝在底座上，試樣側壁涂薄層凡士林，試樣外側套橡皮膜；土試樣上、下部裝透水石。
