操作方法

1、 電源接通前，應斷開“電源控制”開關，并將“電壓調節”

 及“A相細調”“B相細調”“C相細調”逆時針調回零位。

2、 接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點（詳見附圖二）。

3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相細調”“B相細調”“C相細調”所需試驗電流至70%），然后調節"電壓輸出"旋鈕,按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測設備進行特性試驗。

4、對于缺相的操作，三相不平衡的操作，只需將某一相斷開或調回零位及可。

5、如現場只有220V供電電源的情況下，可以將ABC輸入短接接供電電源火線，設備的N接零線（附圖五）；其它操作方法同1、2、3、4；

 6、把產品做為三相大電流輸出時，也可以把三相零線直接短接做共零輸出

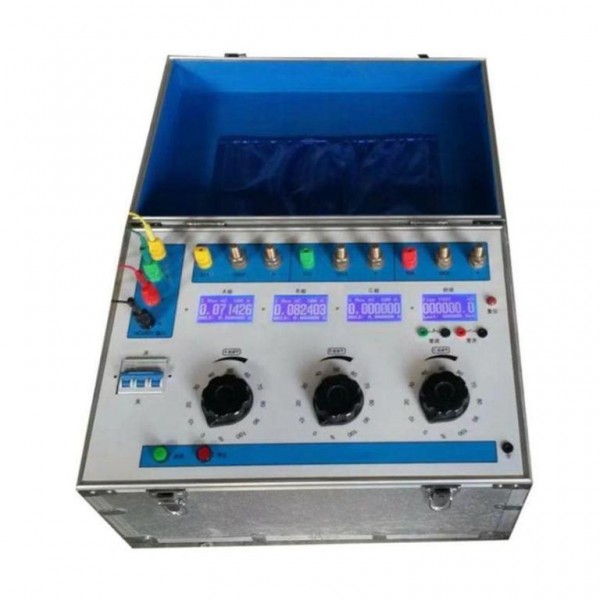

三相熱繼電器測試儀-產品簡介說明書
