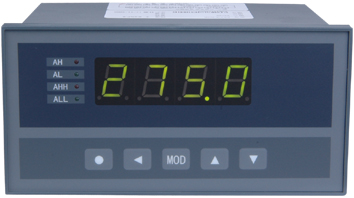

XST/A-H1IT4A1B1V0控制儀
XST/C-H1IT1B1S2V1、XST/C-H1MB3N、XST/A-H1IT2A1B1V0、XST/C-H1IT2A1B1V0、XST/C-H1IT3A1B1、XST/B-F2IT4A0B1S0V0
XST/A-H2IT6B1N、XST/C-H2VT2A2B2V0、XST/C-H1MT2A0B2S0V0、XSM/A-H1MT2B1、CH6/B-FRTA0B1、XST/B-F2IT4A0B1S0V0 XST/A-H1IT4A1 B1智 能 數 字 顯 示控制儀表輸入：4-20mA ，輸出：4-20mA，外供：24V DC，工作電源：220V AC，外型：
160 寬 × 80 高 × 120 深， 精度 ：±0.2%F.S。
智能數顯儀表XST/A-H1IT2A1B1V0
產品特點：
1、 基本誤差優于±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能
2、 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
3、 輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
4、外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48以及臺式實驗室用儀表
5、 儀表電源220V AC，（9~30）V DC（訂貨時注明）
產品選型表XST/A-H1IT4A0B1S0V0智能數顯儀表XST/A-H1IT2A1B1V0
|
內容 |
代碼說明 |
||||||||||||||
|
XST/ |
單顯示 |
||||||||||||||
|
外形 尺寸 |
A— |
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L） |
|||||||||||||
|
B— |
96（W）×96（H）×112（L） |
||||||||||||||
|
C— |
96（W）×48（H）×112（L） 或48（W）×96（H）×112（L） |
||||||||||||||
|
D— |
72（W）×72（H）×112（L） |
||||||||||||||
|
E— |
48（W）×48（H）×112（L） |
||||||||||||||
|
面板形式 |
H |
橫式 |
|||||||||||||
|
S |
豎式 |
||||||||||||||
|
F |
方形 |
||||||||||||||
|
顯示方式 |
1 |
測量值（綠色） |
|||||||||||||
|
2 |
測量值（綠色）+ 設定值（紅色） |
||||||||||||||
|
3 |
測量值（綠色）+ 測量值光柱（綠色）（限A型儀表） |
||||||||||||||
|
4 |
測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色）限A-S型 |
||||||||||||||
|
5 |
測量值（綠色）+ 測量值光柱（綠色）+設定值（紅色）限A-S型 |
||||||||||||||
|
輸入信號 （其它輸入信號訂貨時說明） |
E |
熱電偶K、S、R、B、N、E、J、T |
|||||||||||||
|
R |
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 |
||||||||||||||
|
I |
直流電流（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||||||
|
V |
直流電壓（0~5）V、（1~5）V |
||||||||||||||
|
M |
mV信號（訂貨注明范圍） |
||||||||||||||
|
W |
電位器 |
||||||||||||||
|
L |
遠傳壓力表 |
||||||||||||||
|
報警點數量 |
T□ |
T0:無報警 T1~T4：1~4點報警 觸點容量220V AC,3A ；尺寸為C、D、E型儀表zui高2點報警，尺寸為 A、B型zui高為4點報警。 |
|||||||||||||
|
變送輸出 |
A0 |
無輸出 |
|||||||||||||
|
A1 |
電流輸出（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||||||
|
A2 |
電壓輸出（0~5）V、（1~5）V |
||||||||||||||
|
A3 |
電壓輸出（0~10）V |
||||||||||||||
|
A4 |
其它輸出 |
||||||||||||||
|
外供電源 |
B0 |
無外供電源 |
|||||||||||||
|
B1 |
外供 24V DC，誤差小于±5%，大于50mA |
||||||||||||||
|
B2 |
外供 12V DC，誤差小于±5%，大于50mA |
||||||||||||||
|
B3 |
外供電壓源，誤差小于±0.2%，大于40mA |
||||||||||||||
|
B4 |
外供恒流源，誤差小于±0.2%，（0.1~10mA） |
||||||||||||||
|
B5 |
其它（訂貨須注明） |
||||||||||||||
|
通訊接口（注2） |
S0 |
無通訊接口 |
|||||||||||||
|
S1 |
RS-232接口 |
||||||||||||||
|
S2 |
RS-485接口 |
||||||||||||||
|
儀表電源 |
V0 |
85V AC～265 V AC |
|||||||||||||
|
V1 |
10V DC ~36V DC |
||||||||||||||
|
打印功能（帶硬件時鐘）（注2） |
P |
P表示打印接口，不帶可省略 |
|||||||||||||
|
P1 |
P1表示帶一體化打印（需定制）機 |
||||||||||||||
|
非標準功能 |
N |
N表示非標功能 |
|||||||||||||
|
Modbus通訊協議選項 |
－M |
||||||||||||||
