天津斯秘特儀表有限公司渦街流量計、概述LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感...

天津斯秘特儀表有限公司

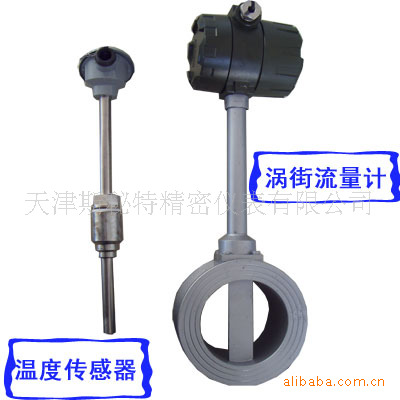

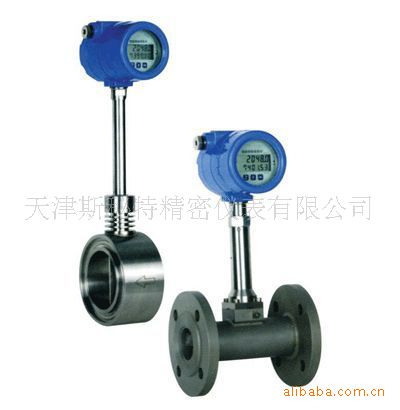

渦街流量計

、概述

LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、度、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化、冶金、供水、紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊能的顯示儀表配套，還可以行定量控制、超量報警等。選用本產品的防型式(ExmIIT6),可在有炸危險的環境中使用。

傳感器適用于在作溫度下粘度小于5×10^-6m²/s的介質，對于粘度大于5×10^-6m²/s的液體，要對傳感器行實液標定后使用。

如用戶需用特殊形式的傳感器，可協商訂貨，需防型傳感器時，在訂貨中加以說明。

二、LWGY基本型渦輪流量傳感器

2．1 結構特征與作原理

2．1．1 結構特征

傳感器為硬質合金軸承止推式，不僅保證度，耐磨性能提，而且具有結構簡單、牢固以及拆裝方便等特點。

2．1．2 作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：

f—— 脈沖頻率[Hz]

k—— 傳感器的儀表系數[1/m³]，由校驗單給出。若以[1/L]為單位

Q—— 流體的瞬時流量（作狀態下）[m³/h]

3600—— 換算系數

每臺傳感器的儀表系數由制廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

中文顯示電子表頭流量計參數設定和接線方法

、參數設置

1.1作狀態下顯示方法(見下圖)

F1，F2和F3三個能鍵，相應能由漢字提示。

累積總量

提示行

瞬時流量

累積總量的小數分和單位。

中文顯示電子表頭

OK 瞬時 0.000m3/h 00000000.123 m3

F1

F2

F3

1.1.1累積流量（體積總量）保留三位小數，整數位8位溢出后自動清零；

1.1.2瞬時流量為體積流量（m³/h），多可保留3位小數，顯示zui大值為9999999；

1.1.3溫度示值顯示范圍為-50~+300℃，如果超出此范圍，提示行提示OV（參數超范圍），同時內調用設定溫度值行補償，并提示ST（內設溫度補償）；

1.1.4壓力顯示值保留兩位小數，顯示范圍為0~99.999MPa，如果超出此范圍，提示行提示OV（參數超范圍），同時內調用設定壓力值行補償，并提示SP（內設壓力補償）。

1.1.5儀表正常作時，提示OK，如果出現錯誤時，則提示ERR，并有相應的錯誤提示符號。

1.1.6顯示參數切換

顯示瞬時流量（m3/h）和累積總量(m3)。

OK 瞬時 0.000m3/h 00000000.123 m3

F3鍵

顯示累積流量（m3），瞬時流量（m3/h），介質密度（Kg/m3），頻率(Hz)，介質溫度(℃)和壓力(MPa)。

Σ：00201929.88300 0.000 m3/h 0.000Kg/m3 50 Hz 20.0℃ 0.000MPa

、參數設置

1.1作狀態下顯示方法(見下圖)

F1，F2和F3三個能鍵，相應能由漢字提示。

累積總量

提示行

瞬時流量

累積總量的小數分和單位。

中 文 顯 示 電 子 表 頭

OK 瞬時 0.000 m3/h 00000000.123 m3

天津斯秘特儀表有限公司 廠家直銷智能渦街流量計、蒸汽流量計、飽和蒸汽流量計該流量計無可動件、可靠性強、度、壽命長。

銷售熱線：、、

天津斯秘特儀表有限公司 廠家直銷智能渦街流量計、蒸汽流量計、飽和蒸汽流量計該流量計無可動件、可靠性強、度、壽命長。

銷售熱線：、、
