QQT/A控制器

QQT/A-HT2B3A0S0V1 QQT/B-F1T4A0B1V0|數顯控制器|溫控儀|溫控器

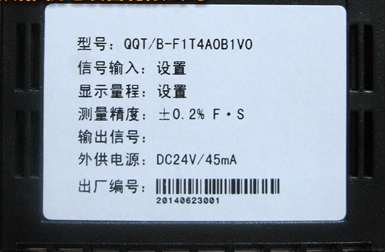

QQT/A-HT2B3A0S0V1 QQT/B-F1T4A0B1V0
QQT/A控制器輸入，可與類傳感器、變送器配合使用，大大減少備表數量。
實現對溫度、壓力、流量、液位等物理量的測量、顯示、報警控制和變
送輸出。完善的網絡通訊功能，與計算機進行高速、的雙向數據交
換。讀取一次測量數據的時間小于10mS。提供測試軟件、組態軟件和
應用軟件的技術支持。具備遠程調試、診斷和數據采集功能。多重保護、
隔離設計，抗干擾能力強、可靠性高。對來自傳感器、變送器的輸入信
號具有誤差修正和故障檢測功能，有效提高系統的測控性能。
性能特點
QQT/A控制器◆輸入信號：
 可隨意改變儀表的輸入信號類型。采用新無跳線技術，只需設定儀表
內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。
◆修正：
 對傳感器的修正功能，有效減小由于傳感器、變送器或儀表的各種原
因而造成的誤差。提高系統的測量、控制精度。
◆熱電偶冷端補償：
 輸入信號為熱電偶時，自動進行冷端補償。補償溫度 0－50℃ 。
◆傳感器故障處理：
 當儀表判斷出來自傳感器、變送器的信號為故障狀態時，儀表將以預置
的數值作為報警輸出、變送輸出的輸入值，以防引起誤動作聯鎖、停機
等非正常設備運行。
QQT/A控制器◆報警輸出：
  5種報警類型可以對測量值上限、下限、正偏差、負偏差值多種報警
模式及上電免除報警等功能。開關量輸出1－8點可供選擇。報警靈敏度可
設定。
◆變送輸出：
 儀表將經過測量運算、修正后的測量值變換成各種類型的隔離標準電流
或電壓信號輸出，提供給其它儀表或計算機使用。變送輸出可設置量
程上、下限。
◆非線性修正：
 有多段折線修正功能，可對輸入的非線性信號進行修正。
◆數字濾波：
 防止因傳感器受其本身固有頻率影響、外界振動的傳導以及不可預料的
干擾等原因導致儀表顯示值不穩定。
QQT/A控制器◆通訊接口：
 全透明、高速的網絡化通訊接口，實現計算機與儀表間的數據傳輸
和控制。
技術指標
◆輸入信號： （一臺儀表可兼容）
 熱電偶：K、S、R、B、N、E、J、T、等。
 熱電阻：Cu100、Cu50、Pt100、BA1、BA2、G53。
 線性電壓：0-5V、1-5V、0-1V、0.2-1V、0-100mV、
          0－60mV、0-20mV等
 線性電流（需外接分流電阻）：0-10mA、0-20mA、4-20mA等
 線性電阻：0－80Ω、0-400Ω
 擴充規格：在保留上述輸入規格基礎上，允許用戶一種額外輸入
           規格（可能需要提供分度表）
◆測量范圍：
  K (-50-1300℃)、S (-50-1700℃)、R (-50-1650℃)、
 T (-200-350℃)、 E (0-800℃)、J (0-1000℃)、B (0-1800℃)、
 N (0-1300℃)、Cu50 (-50-150℃)、Pt100 (-200-600℃)等。
 線性輸入：－1999－＋9999由用戶定義
◆測量精度：
  0.2級（熱電阻、線性電壓、線性電流及熱電偶輸入且采用銅電阻補償
        或冰點補償冷端時）
  0.2%級F.S±2.℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時）
  0.5級
 注：儀表對 B分度號熱電偶在0－600℃范圍時可進行測量，但測量
    精度無法達到0.2級，在600－1800℃范圍可保證0.2級測量精度。
◆響應時間：
 ≤0.5秒（設置數字濾波參數dL=0時）
◆變送輸出：
 線性電流輸出：0-10mA、0－20mA、4-20mA±0.1mA可定義
◆報警功能：
 繼電器觸點開關輸出（常開+常閉）：250VAC/2A，30DC/1A
  SSR電壓輸出：12VDC/30mA（用于驅動SSR固態繼電器）
◆通訊接口：光電隔離
 RS-232、RS-485標準，在訂貨時注明
 儀表地址0—99可設定
 通訊速率2400、4800、9600、19200通過設定選擇
 配套測試軟件，提供組態軟件和應用軟件技術支持
◆電磁兼容：
  IEC61000-4-4（電快速瞬變脈沖群），±2KV/5KHz;
  IEC61000-4-5（浪涌），4KV
◆隔離耐壓：
 電源端、繼電器觸點及信號端相互之間≥2300V;
 相互隔離的弱電信號端子之間≥600V
◆電源電壓：
 開關電源100－240VAC,-15%,+10%/50-60Hz或開關電源
24VDC,-15%,+10%
◆電源消耗：
   ≤5W
◆環境溫度：
   0－50℃
◆環境濕度：
  10％－90％RH,避免強腐蝕性氣體
