CH6-AH顯示表CONTRONIX儀表變送AO
CH6/A-HRTB1數顯表,CH6/C-HRTB1數字顯示儀表,CH6/D-FRTB1溫控表,CH6/E-FRTB1數顯儀適用于具有良好保護的環境。計算機房可作為這類環境的代表,整機硬件失效返修率低于千分之五，質保細則按廠家規定,CH6/A-HRTB1,CH6/C-SRTB1,CH6/D-FRTB1,CH6/E-FRTB1數顯儀輸入信號端子所在電路板)背面(元器件的反面)SL1間的連線割斷，然后修改輸入信號選擇參數即可
CH6-AH顯示表CONTRONIX儀表變送AO

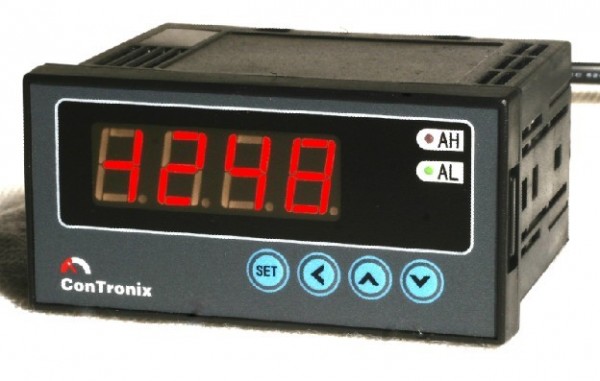

CH6系列數顯儀CH6/A CH6/B CH6/C CH6/D CH6/E
CH6數字顯示儀表contronix（原XSCH系列 CH6數顯表說明書下載
CH6數字顯示儀表說明
①CH6數字顯示儀表誤差小于0.5%F.S，并具備調校、數字濾波功能
②CH6數字顯示儀表輸入信號類型：*輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶溫度信號
③CH6數字顯示儀表外形尺寸：160×80（橫/豎），96×96，
96×48（橫/豎），72×72，48×48
④CH6數字顯示儀表工作電源：220VAC±10%，功耗小于7VA
（CH6/C型尺寸可定做24VDC工作電源）
CH6-AH顯示表CONTRONIX儀表變送AO

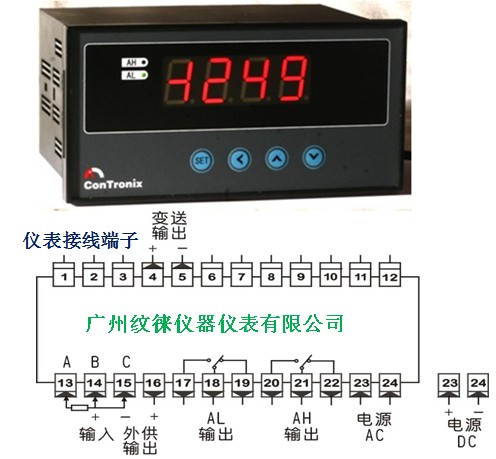

CH6數字顯示儀表基本配置
單顯示、2點報警，外供24V。 可選配變送輸出功能。
擴展功能
變送輸出（有變送輸出時無外供24V）
選型表
|
內容 |
代碼及說明 |
||||||||
|
CH6/ |
|
||||||||
|
外形尺寸 |
A |
160（W）×80（H）×125（L） 或80（W）×160（H）×125（L） |
|||||||
|
B |
96（W）×96（H）×76（L） |
||||||||
|
C |
96（W）×48（H）×82（L） 或48（W）×96（H）×82（L） |
||||||||
|
D |
72（W）×72（H）×75（L） |
||||||||
|
E |
48（W）×48（H）×108（L） |
||||||||
|
面板形式 |
H |
橫式 |
|||||||
|
S |
豎式 |
||||||||
|
F |
方形 |
||||||||
|
顯示顏色 |
R |
紅色 |
|||||||
|
報警 |
T |
2點報警輸出 |
|||||||
|
變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能） |
A0 |
無變送輸出 |
|||||||
|
A1 |
電流輸出與外供不隔離 |
||||||||
|
A1G |
電流輸出與外供隔離 |
||||||||
|
A2 |
電壓輸出與外供不隔離 |
||||||||
|
A2G |
電壓輸出與外供隔離 |
||||||||
|
外供變送器電源（外供電源與輸入不隔離，有隔離要求的請在訂貨時注明） |
B1 |
外供 24V/50mA |
|||||||
|
B2 |
外供 12V/50mA |
||||||||
|
儀表電源 |
V0 |
85V AC~265V AC |
|||||||
|
V1 |
10V DC ~ 36V DC |
||||||||
技術規格
電源：85VAC～265VAC,120VDC～380VDC,功耗小于6W
12VDC～36VDC,功耗小于6W
注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A,12VDC/2A配置電源線。并注意電源線長度和線徑。
