一、SK型水環真空泵的用途及使用范圍：

SK型水環真空泵及壓縮機是用來抽吸或壓送氣體和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空或壓力，滿足工藝流程要求。吸入或壓送的氣體中允許混有少量的液體。
SK型水環真空泵及壓縮機廣泛應用于機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業。
由于在工作過程中，SK型水環真空泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃、易爆氣體時，不易發生危險，所以在其應用更加廣泛。

二、SK型水環真空泵的工作原理：

SK型水環真空泵如圖（1）所示，葉輪3偏心地安裝在SK型水環真空泵體2內，因此當葉輪3旋轉時，水受離心力的作用而在SK型水環真空泵體內壁形成一旋轉水環5，水環上部內表面與輪轂相切沿箭頭方向旋轉，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體被及入空間；在后半轉過程中，水環內表面漸漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口時，葉片間的氣體被排出。如此葉輪每轉動一周，葉片間的空間吸排一次，許多空間不停地工作，SK型水環式真空泵就連續不斷地抽吸或壓送氣體。
SK型水環真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SK型水環真空泵排出的氣體不再利用時，在泵排氣一端接有氣水分離器（可自己制作一水箱代替），廢水和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從氣水分離器供水處供給一定的冷水（自來水），以降低工作水的溫度，保證泵能達到所要求的技術要求和指標。

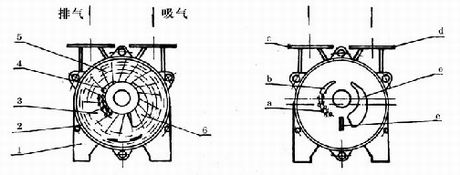

　　　　　　　　　　　　　　　　　　　　圖1　　　　　　　　　　　　　　　圖2
1.端蓋 2. 泵體 3.葉輪 4.排氣孔 5.水環 6.吸氣孔
a.橡膠球孔 b.泵體 c.排氣管 d吸氣管 e吸氣孔 f 進水

　　 當 SK型水環真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分離，氣體由排氣管輸送到所需系統而工作水經過自動溢于開關放出，壓縮氣體時，工作水易發熱，水由SK型水環真空泵出口排出，溫度會變得較高，因此在氣水分離器的底部，要不斷地供給冷水，以補充被放走的熱水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達到技術指標，滿足工藝要求。

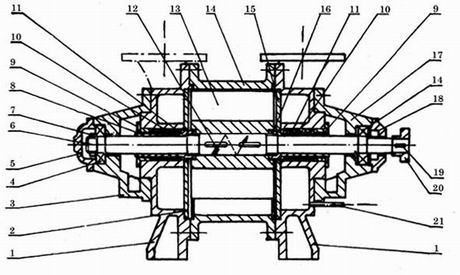

1．端蓋 2.排氣園盤 3.后軸承架 4.軸承 5.后軸承城市蓋 6.軸 7.園螺母 8. 后軸套
9. 填料壓蓋 10.填料壓圈 11.填料 12.平鍵 13. 葉輪 14.泵體 15.吸氣園盤 16.前軸套 17.前軸承架 18.前軸承壓蓋 19.平鍵 20.聯軸器 21.進水管

圖4 SK-1.5/3水環真空泵結構圖

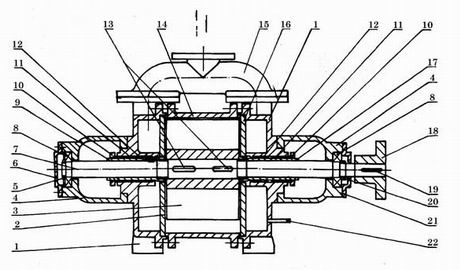

　　　　　　　　　　1．端蓋 2.后吸排氣園盤 3.葉輪 4.軸承架 5.園螺母 6.后軸承壓蓋 7.軸 8.軸承
9. 后軸套10.填料壓圈 11.填料 12.填料壓圈 13.平鍵 14.泵體 15.連通管 16.前吸排氣園盤 17.前軸套 18.聯軸器具 19.平鍵 20.園螺母 21.前軸承壓蓋

圖4 SK-6/12/20/30/42/60/85/120水環泵結構圖

三、SK型水環真空泵的結構說明：

SK型水環真空泵的結構如圖2、圖3、圖4所示。
SK型水環真空泵由泵體、兩個端蓋、葉輪、軸等部件組成。進氣管和排氣管通過安裝在端蓋上的園盤上的吸氣孔和排氣孔與泵腔相連，軸偏心地安裝在泵體中，葉輪用平鍵固定在軸上。SK水環真空泵兩端面的總間隙由泵體和園盤之間的墊來調整，葉輪與端蓋上的園盤之間的間隙由軸套（SK-1.5/3/6）或背帽（SK-12/20/30）推動葉輪來調整，而SK-42以上軸與葉輪為過盈配合，此間隙由前端定位時確定，SK-42/60/85/120無軸套，其余結構與SK-6/12/20/30相同。SK水環真空泵葉輪兩端面與端蓋園盤的間隙決定氣體在泵腔內由進氣口至排氣口流動中損失的大小及限壓力。
SK水環真空泵填料安裝在兩端蓋內，密封不經由端蓋中的小孔進入填料中，冷卻填料及加強密封效果。葉輪形成水環所需的補充水由供水管供給，供水管可與氣水分離器連在一起循環供水。
SK水環真空泵密封形式采用機械密封，機械密封安裝在填料空腔里，填料省略。填料壓蓋換成機械密封壓蓋，其余結構相同。
軸承由園螺母固定在軸上。
SK水環真空泵在端蓋上安裝有園盤，園盤上設有吸、排氣孔和橡膠球閥。橡膠球閥的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，減少了因氣體壓力過大而消耗的功率，從而降低功率消耗。

四、SK型水環真空泵的主要技術參數：

型　　號	吸氣量(米3/分)		限真空		功率(千瓦)		轉速 (轉/分) (r.p.m）	壓縮機 壓力 (兆帕) Mpa	口　　徑		水耗量 (升/分) i/min）
	zui大	真空度為-450mmHg	mmHg	MPa	真空泵	壓縮機
									進	出
SK-1.5	1.5	1.35	-680	-0.091	3	4	1450	0-1	70	70	10~15
SK-3	3	2.8	-710	-0.093	5.5	7.5	1450	0-1	70	70	15~20
SK-6	6	5.4	-710	-0.093	11	15	1450	0-1	80	80	20~30
SK-9	9	8.1	-710	-0.093	15	22	970	0-1	80	80	30~40
SK-12	12	11	-710	-0.093	18.5	30	970	0-1	80	80	40~50
SK-15	15	13.5	-710	-0.093	30	45	970	0-1	80	80	50~60
SK-20	20	18	-710	-0.093	37	55	740	0-1	150	150	60~80
SK-30	30	28	-710	-0.093	55	75	740	0-1	150	150	70~100
SK-42	42	37.2	-710	-0.093	75	-	740	-	150	150	95~130
SK-60	60	54	-710	-0.093	95	-	590	-	250	250	140~180
SK-85	85	76.5	-710	-0.093	132	-	590	-	250	250	180~220
SK-120	120	110	-710	-0.093	185	-	590	-	300	300	220~260

注：SK水環式真空泵表中列數據在下列條件下得出：
1、 大氣壓力0.1013Mpa(760mmHg)
2、 進水溫度15℃
3、 吸入空氣溫度20℃
4、 空氣相對濕度70%
5、 性能允許偏差±10%

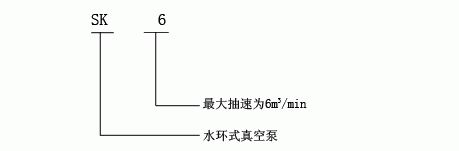

五、SK型水環真空泵的型號意義：

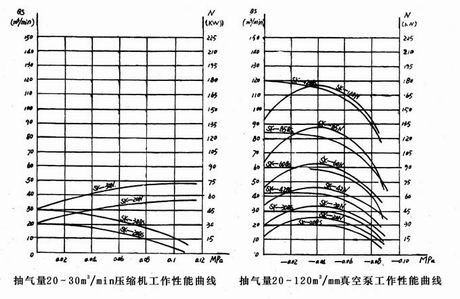

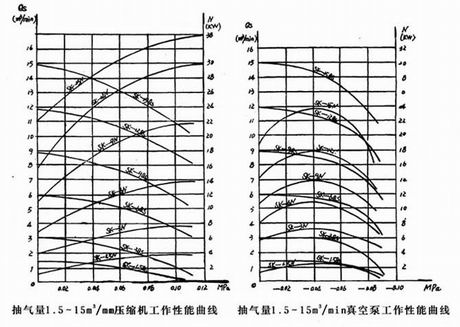

六、SK型水環真空泵的性能曲線：



七、SK型水環真空泵的設備安裝：

1、SK水環真空泵和電機的安裝
SK水環真空泵和壓縮機在安裝前，先用手轉動一下聯軸器，以證實泵內是否有卡信及其它損壞現象。整套設備運抵安裝地點時，包裝已損壞或在存放時受潮濕，以及SK水環式真空泵在出廠后六個月再行安裝使用時，應在安裝膠全部拆開檢查修理。如果SK水環式真空泵或壓縮機運轉正常，將泵安裝在泵座上。電動機固定在泵座上以前，應校正電動機軸與泵軸的同心度，因為電動機與泵軸即使是小的傾斜也會引起軸承發熱和零件的嚴重磨損等后果。將直尺平行放在聯軸器上，在整個圓周的任何位置都與聯軸器圓周密合沒有間隙，且聯軸器的軸向間隙都相等時，則達到了所要求的同心度（圖六）。
2、SK水環真空泵泵氣水分離器的安裝；
氣水分離器根據外形圖安裝在地基上。若有必要改變安裝位置時，應注意分離器與SK水環式真空泵的連接管路不得過長，轉變不得過急，否則氣水混合物在管路中流動損失必將增加，增大了排氣阻力，會因此降低流量和真空度，增加功率消耗。氣水分離器的進氣口法蘭與泵排氣口法蘭之間由彎管連接，氣水分離器底部，有一管路與泵相連，由此供給泵正常工作所需水量，供水量大小由管路上的閥門調節，氣水分離器另有一管路，管路上裝閥門，消耗的工作水由此補充。
3、SK水環真空泵與氣水分離器間管路安裝：
SK型水環真空泵或壓縮機的排氣管與氣水分離器的進氣管相連，當作為壓縮機使用時，氣水分離器的排氣管與利用壓縮氣體的系統相連，一般情況下，要求管路不得過長，轉變不得過急。當作SK型水環式真空泵用時，氣體由氣水分離器的排氣口排至大氣，若為改善工作環境，可將氣體通過管路排至工作地點以外。管路法蘭盤連接處，應用墊片使其可靠密合，尤其是泵的進氣管路稍有不嚴密之處，就不能達到預定的真空度。SK型水環真空泵或壓縮機的進氣管上應裝有庫閥，以便在停車時，先行關閉，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。為方便工作，在進氣口與閥門之間安裝一只真空表，以便隨時檢查真空的工作情況是否正常。當作為壓縮機使用時，應在氣水分離器的排氣管路上安裝閘閥，（為單向閥以保證發和異常情況時，不致使氣體返回，以致使工作水返回系統之），在排氣管和閥門之間安裝一只壓力表，可隨時檢查壓送氣體是否達到所需壓力。
另外注意：管路應加裝細網過濾裝置，（其孔眼不大于0.5mm）防止雜物進入泵內，對泵產生損壞。
4、SK型水環真空泵調節結構：
SK型水環真空泵是用安裝在進氣管路上的閥門來調整真空度和流量。閥門以任何一種形式，安裝在排氣管路上，以便調節被壓送氣體的壓力。被壓縮氣體根據其使用條件不許將其排出時，應在進氣管對排氣管之間裝一導氣管，其直徑與裝在其上的閥門直徑相同，以便在很大限度內調節氣量。

八、SK型水環真空泵的啟動及停車：

1、SK型水環真空泵啟動：
SK型水環真空泵長期停車的泵在開動以前，必用手轉動數周，以證實泵內沒有卡信或其它損壞現象。啟動按以下順序進行（參見圖5）；
（1）關閉進氣管路上的閘閥4；
（2）啟動電動機（從傳動方向看，電機為順時針方向旋轉，右側為吸氣口，左側為排氣口）。泵為機械密封，應先給機械密封加水再起動電動機。
（3）打開供水管上的閥門6（或直接用自來水向泵內供水），逐漸增加供水量，至供水量符合規定要求為止。
（4）當SK型水環式真空泵達限真空或zui大壓力時，打開進氣管路上的閘閥2，SK型水環式真空泵開始正常工作；
（5）調整填料壓蓋，使水成滴往外滴為好。
（6）由閥門來調整氣水分離器向泵供水量，以便在要求的技術條件下運轉，使功率消耗量小，達到性能指標，滿足工作要求。
